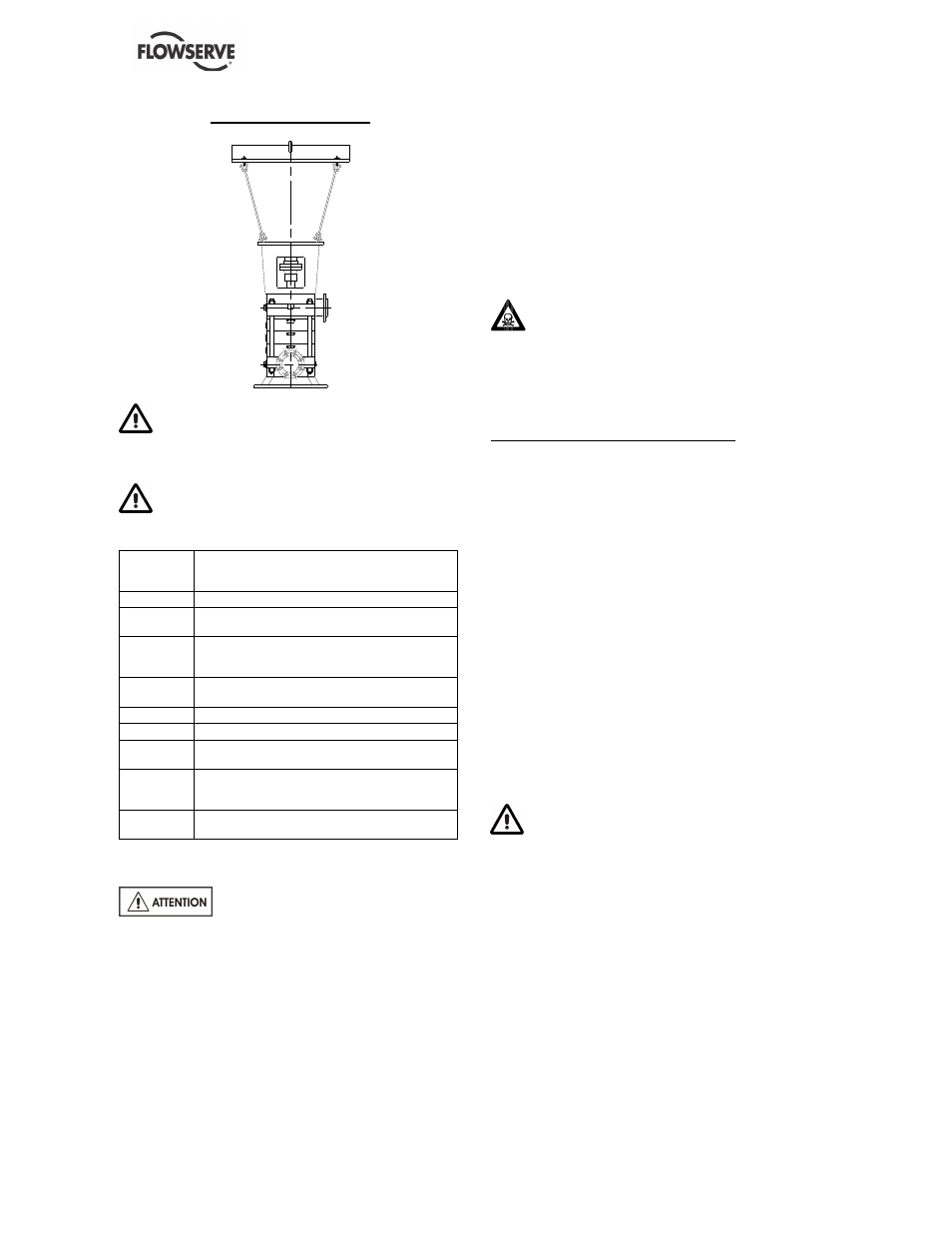

MANUEL D’UTILISATION NMD, NMAD FRANCAIS 71576336 - 10/10
Page 13 de 40
Pompe bout d'arbre nu
Lors de la manutention, il est impératif d'utiliser
des gants, de porter des chaussures de sécurité et
un casque de chantier.
Pour les masses supérieures à 25 kg, la
manutention manuelle est interdite.
Type de
pompe
Couple de serrage visserie Pompe / Moteur
(Diamètre visserie suivant
configuration moteur)
102 NMD
M16 : 140 Nm / M22 : 310 Nm
122 NMD
M16 : 140 Nm / M22 (moteur IP55) : 500 Nm /
M22 (moteur IP23) : 310 Nm
152 NMD
M16 : 140 Nm / M22 (moteur IP55) : 500 Nm /
M22 (moteur IP23 <= 160 kW) : 310 Nm /
M22 (moteur IP23 > 160 kW) : 500 Nm
202 NMD
M22 (moteur <= 160 kW) : 310 Nm /
M22 (moteur > 160 kW) : 500 Nm
252 NMD
M24 : 390 Nm
102 NMAD
M16 : 140 Nm / M22 : 310 Nm
122 NMAD
M16 : 140 Nm / M22 (moteur IP55) : 500 Nm /
M22 (moteur IP23) : 310 Nm
152 NMAD
M16 : 140 Nm / M22 (moteur IP55) : 500 Nm /
M22 (moteur IP23 <= 250 kW) : 310 Nm /
M22 (moteur IP23 > 250 kW) : 500 Nm
202 NMAD
M22 (moteur <= 160 kW) : 310 Nm /
M22 (moteur > 160 kW) : 500 Nm
2.4 Stockage
Entreposer la pompe dans un endroit
propre, sec et isolé de toute vibration. Laisser en
place les obturateurs fixés sur les brides et orifices
annexes. Une fois par semaine tourner le bout
d'arbre à la main, afin d'éviter le marquage des
chemins de roulements ou le gommage des faces
de friction de la garniture.
Ne pas stocker le moteur sous la pompe.
En respectant les consignes ci-dessus, la pompe
peut être stockée jusqu'à six mois. Pour un stockage
excédant ce délai, consulter FLOWSERVE pour
mettre en place des actions préventives adéquates
.
2.5 Recyclage et fin de vie du produit
A la fin de vie du produit ou de ces composants, les
matériaux et composants appropriés devraient être
recyclés ou évacués en utilisant une méthode propre
pour l'environnement et en accord avec la législation
locale. Si le produit contient des substances
dangereuses pour l'environnement elles doivent être
enlevées et évacuées en accord avec la législation
courante. Cela prend aussi en compte les liquides et
gaz contenus dans le "système étanche" et autres
compartiments.
S'assurer que les substances dangereuses ou
les liquides toxiques sont évacués en toute sécurité,
et que l'équipement personnel de protection est
utilisé. Les spécifications de sécurité doivent être en
permanence en accord avec la législation courante.
3 DESCRIPTIF DE LA POMPE
3.1 Descriptif et restrictions d’utilisation
La pompe de type NMD ou NMAD est une pompe
verticale posée, multicellulaire, à simple aspiration et
à plan de joint radial. C'est une pompe conçue pour
le pompage d'eau et de tous liquides clairs, non
chargés, non abrasifs, non corrosifs, non explosifs
compatibles avec les matériaux de construction de
la pompe (pour autre liquide, impérativement
consulter FLOWSERVE pour avis préalable).
•
La conception modulaire (2 hydrauliques aux
choix par grandeur de pompe, variation du
nombre d'étages) permet un ajustement précis
de la pompe aux conditions de fonctionnement
requises
•
Coussinet de guidage dans corps d'aspiration
•
Accouplement semi-élastique : NMD
•
Accouplement rigide démontable : NMAD
•
Moteur normalisé
La pompe doit être installée dans un endroit
non explosible, à l'abri des intempéries, dans un
endroit sans poussière, sans vibration et aéré.
La fiabilité de la machine livrée ne peut être garantie
que si celle-ci est utilisée suivant les conditions
prescrites dans ce manuel. Les valeurs maximales
spécifiées dans ce manuel ne doivent jamais être
dépassées.
