MANUEL D’UTILISATION NMD, NMAD FRANCAIS 71576336 - 10/10
Page 12 de 40
Type de pompe
2 étages
3 étages
4 étages
5 étages
6 étages
7 étages
8 étages
9 étages
102 NMD
322
361
400
439
478
517
556
595
122 NMD
755
830
905
980
1055
152 NMD
1005
1125
1245
1365
1485
202 NMD
1205
1405
1605
252 NMD
1600
1920
102 NMAD
305
344
383
422
461
500
539
578
122 NMAD
700
775
850
925
1000
152 NMAD
950
1070
1190
1310
202 NMAD
1125
1325
Tous les moteurs (pour les masses voir la
plaque signalétique moteur) doivent être
manutentionnés à l'aide d'un treuil.
Pour les masses supérieures à 25 kg, la
manutention manuelle est interdite.

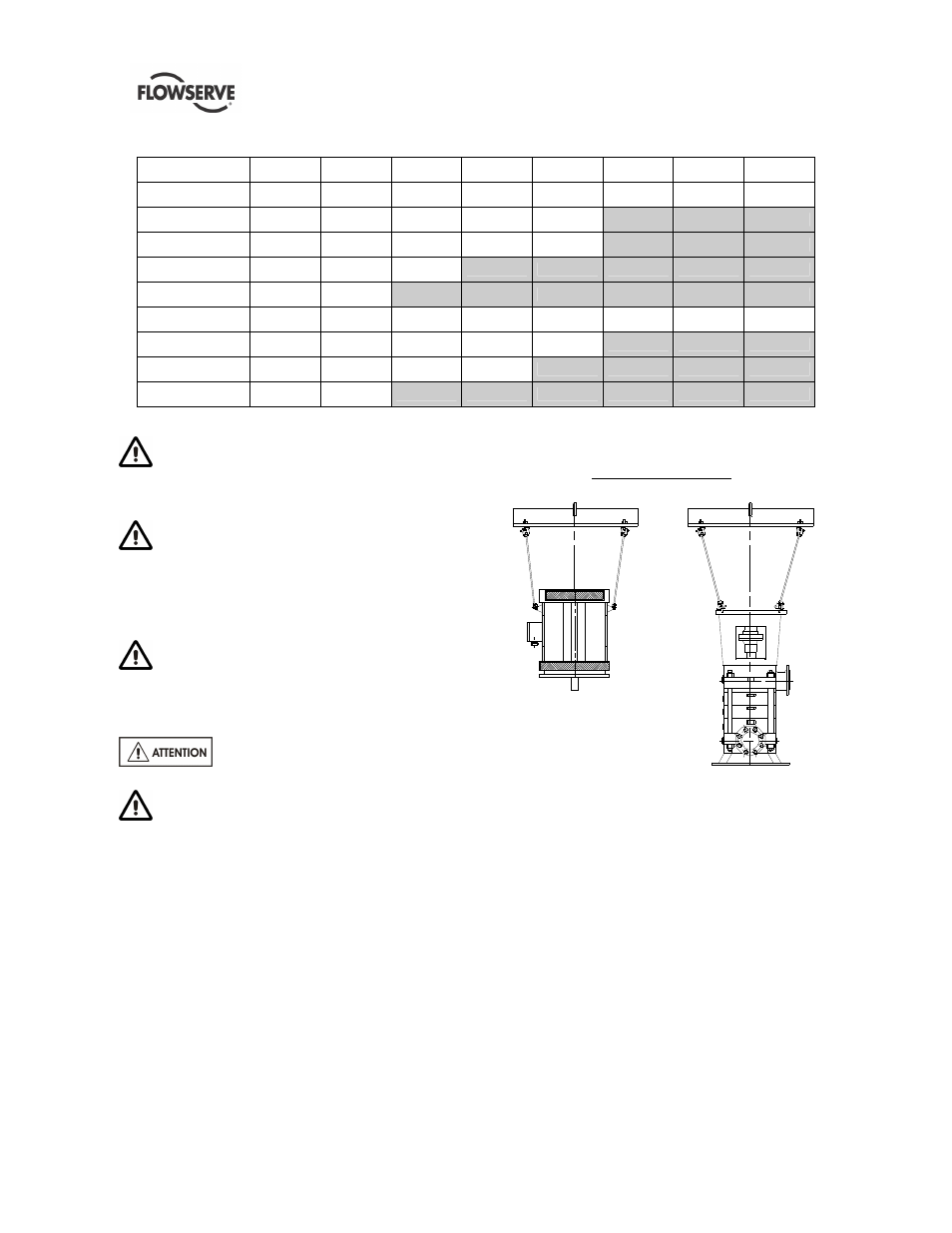

2.3 Levage
2.3.1 Elingage des groupes motopompes
Employer des moyens de manutention en
conformité avec la masse du groupe motopompe indiquée
sur la plaque CE. Pour les masses des pompes bout
d’arbre nu, se rapporter au tableau § 2.2.2 et à la plaque
signalétique
Pour éviter toute déformation, soulever le
groupe motopompe comme représenté.
Un système de levage doit être utilisé pour tout
sous-ensemble de la pompe excédant 25 kg (55lb). Une
personne complètement formée doit prendre en charge le
levage, en accord avec la réglementation locale.
Groupe motopompe
