Guide du propriétaire du Cybex
21

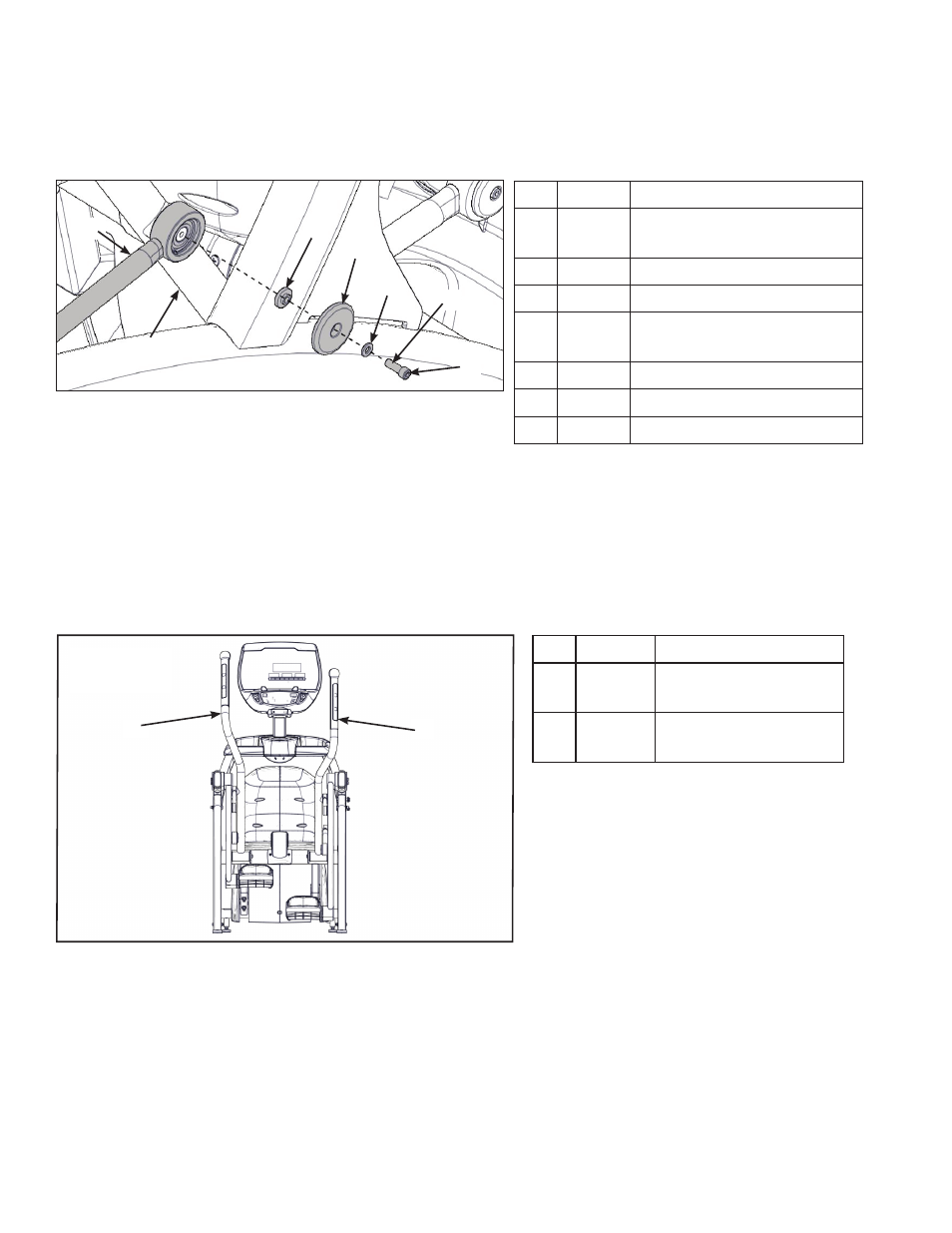

Installez le capuchon d'extrémité droit
1. Faites pivoter la poignée droite vers le haut et glissez le capuchon d'extrémité sur le bras
gauche.
1
4
7
5
2
3
6
Article Description
1 Capuchon d'extrémité
droit
2 Bras droit
3 14 Entretoise
4 25 Capot du capuchon
d'extrémité
5 20 Rondelle
6 26 Loctite
7 24 Vis
2. Placez une goutte de Loctite sur la vis.
3. Installez la vis, la rondelle, le capot du capuchon d'extrémité et l'entretoise à l'aide d'une clé
Allen 3/16 po.
4. Serrez la vis au minimum de 90 po/lb.
Vérifiez que les poignées sont actuellement installées dans la bonne.
Correct
Position
1 2
Article Description
1 Assemblage de la
poignée gauche
2 Assemblage de la
poignée droite
