Guide du propriétaire du Cybex
20

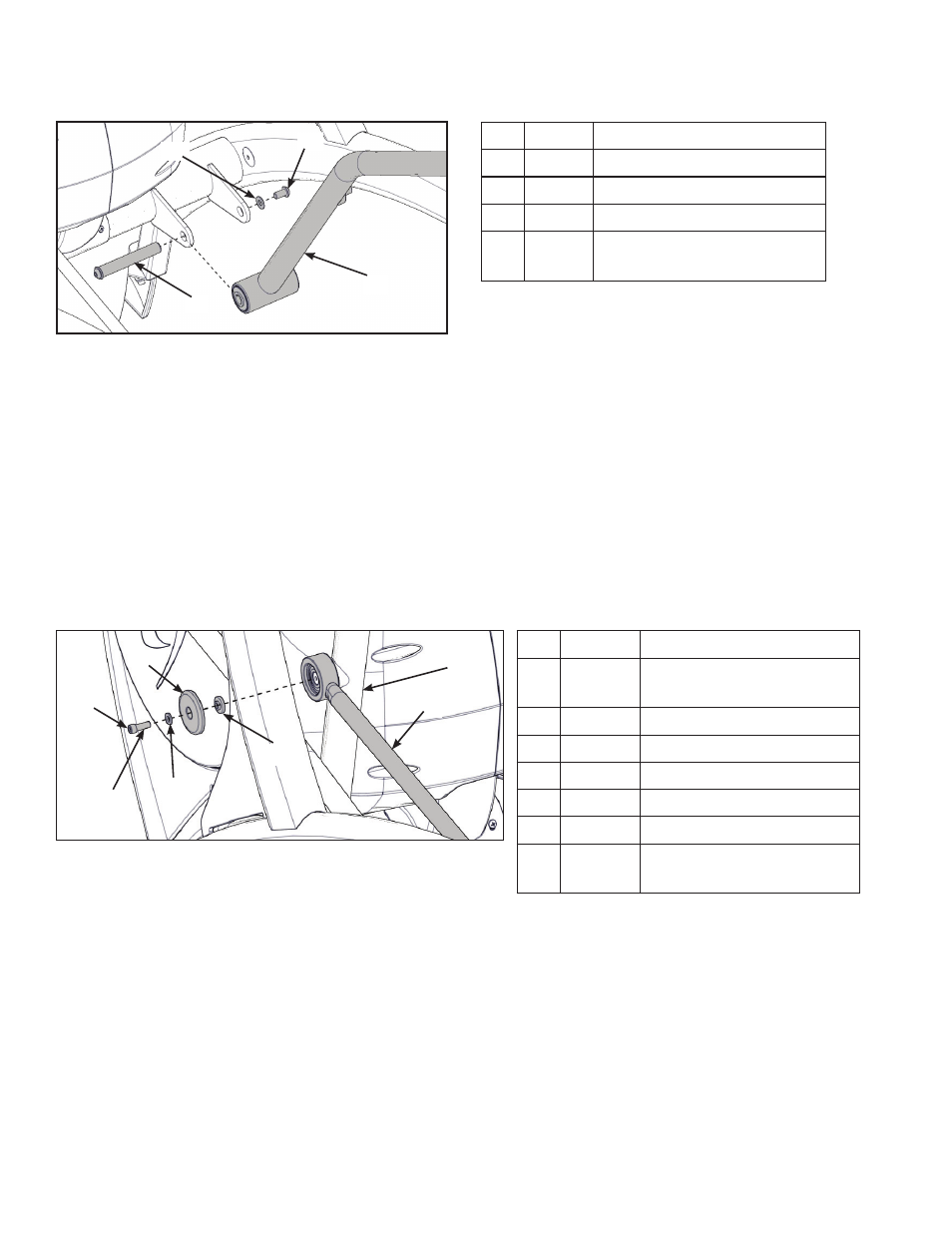

7. Retirez une vis et une rondelle de la poignée droite à l'aide de deux clés Allen de 7/32 po.
3
1
2
4
Article Description
1 Rondelle
2 Vis
3 Poignée droite
4 Assemblage de l'arbre du
pivot
8. Glissez l'arbre du pivot vers l'extérieur et retirez la poignée droite.
9. Tournez la poignée droite sur 180 degrés.
10. Appliquez la Loctite aux filetages à l'intérieur de l'arbre du pivot et vissez.
11. Placez la poignée droite en position et ramenez l'arbre du pivot à sa position initiale.
12. Installez la vis et la rondelle sur la poignée droite à l'aide de deux clés Allen de 7/32 po.
Installez le capuchon d'extrémité gauche
1. Faites pivoter la poignée gauche vers le haut et glissez le capuchon d'extrémité sur le bras
gauche.
7
1
2
4
6
5
3
Article Description
1 25 Capot du capuchon
d'extrémité
2 24 Vis
3 26 Loctite
4 20 Rondelle
5 14 Entretoise
6 Bras gauche
7 Capuchon d'extrémité
gauche
2. Placez une goutte de Loctite sur la vis.
3. Installez la vis, la rondelle, le capot du capuchon d'extrémité et l'entretoise à l'aide d'une clé
Allen 3/16 po.
4. Serrez la vis au minimum de 90 po/lb.
