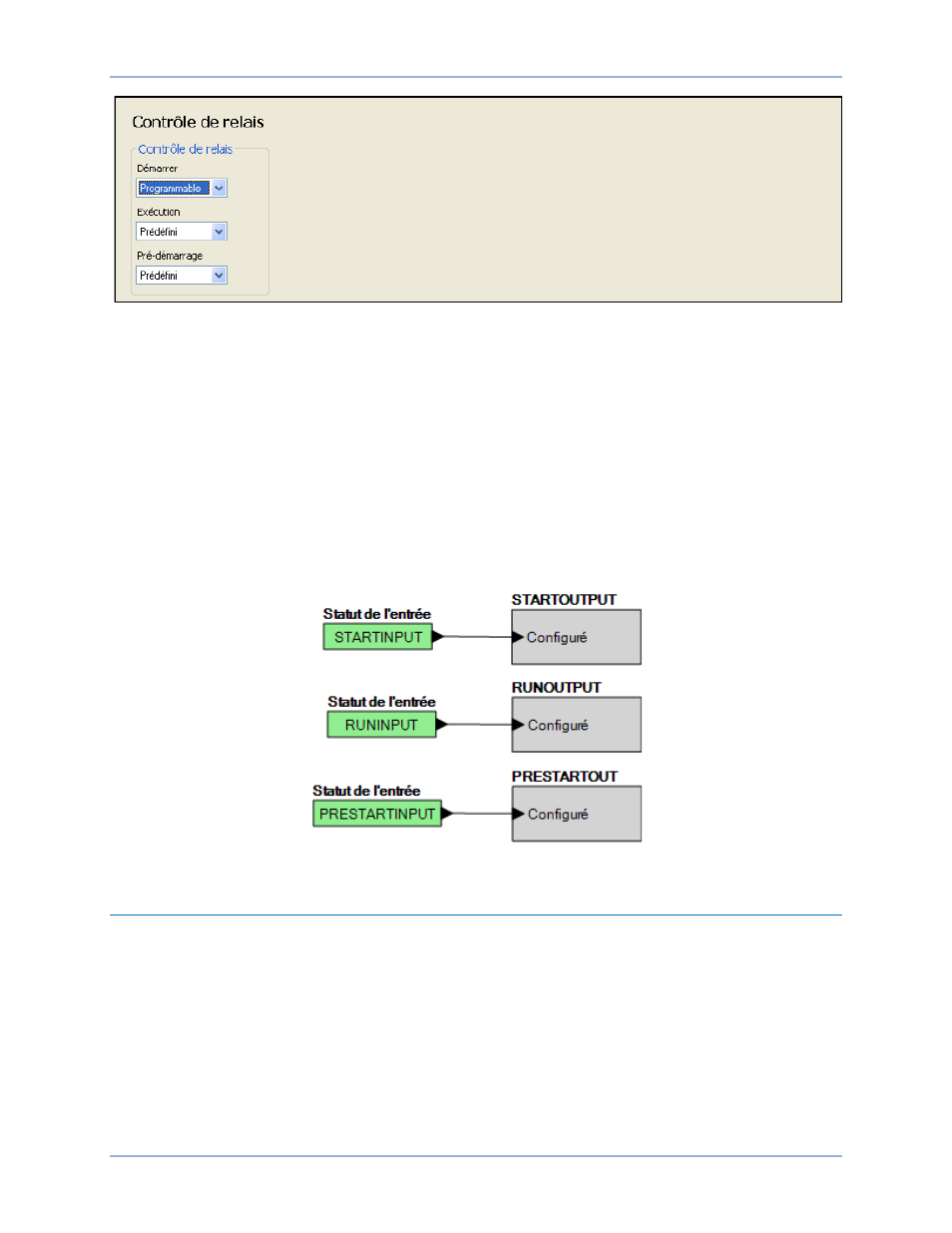

Figure 10. Écran Explorateur des paramètres, Paramètres système, Contrôle des relais
Définissez pour chaque relais (RUN, PRE, et Start) son mode de fonctionnement, c'est-à-dire s’il doit
fonctionner selon ses fonctionnalités prédéfinies ou être rendu programmable.
Si la fonction Programmable est sélectionnée, le relais devient disponible au niveau de la Logique
programmable BESTlogicPlus sous forme d'élément logique. Ces éléments sont intitulés Sortie de
démarrage (Start Output), Sortie de pré-démarrage (PreStart Out), et Sortie de mise en marche (Run
Output). La fonctionnalité prédéfinie est disponible sous forme d'entrée pour la logique. Si la fonction
Programmable est sélectionnée comme mode de contrôle de relais, vous devez connecter l'entrée de la
fonction prédéfinie correspondant au relais pour obtenir un fonctionnement analogue au fonctionnement
Prédéfini. Notez cependant qu'il est possible de combiner d'autres logiques pour créer un mode de
fonctionnement plus diversifié. Si la fonction Programmable est sélectionnée pour un relais, mais que
celle-ci reste inutilisée dans la logique, le relais ne fermera jamais.
Un exemple de connexion logique des entrées prédéfinies sur les sorties du relais « programmable »
pour les trois relais concernés est représentée par la Figure 11.
Figure 11. Exemple de schéma logique et Relais programmables
Sorties programmables
Les contrôleurs DGC-2020ES disposent de quatre sorties contacts programmables (OUT 1 à 4). En
option, il est possible d'ajouter 24 sorties contacts supplémentaires avec le module d'extension CEM-
2020 (Contact Expansion Module). Un module d'extension CEM-2020H (Contact Expansion Module -
High Current), en option, offre 18 sorties contacts supplémentaires.
Configuration des sorties programmables
La Figure 12 représente l’écran des Sorties contacts disponible à partir de l'Explorateur des paramètres
dans la catégorie des Sorties programmables du logiciel BESTCOMSPlus. Si vous utilisez le panneau de
commande frontal, vous devez entrer la chaîne de commande numérique suivante : Paramètres > Sorties
programmables > Sorties contacts.
Sorties contact DGC-2020ES
