9469270990 Rev C 99
Terminaux et connecteurs
Tous les terminaux et connecteurs du contrôleur DGC-2020ES sont placés sur le panneau arrière. Les
terminaux du contrôleur DGC-2020ES comprennent une broche USB Mini-B et des connecteurs rapides
sur des broches avec languette de verrouillage à ressort.

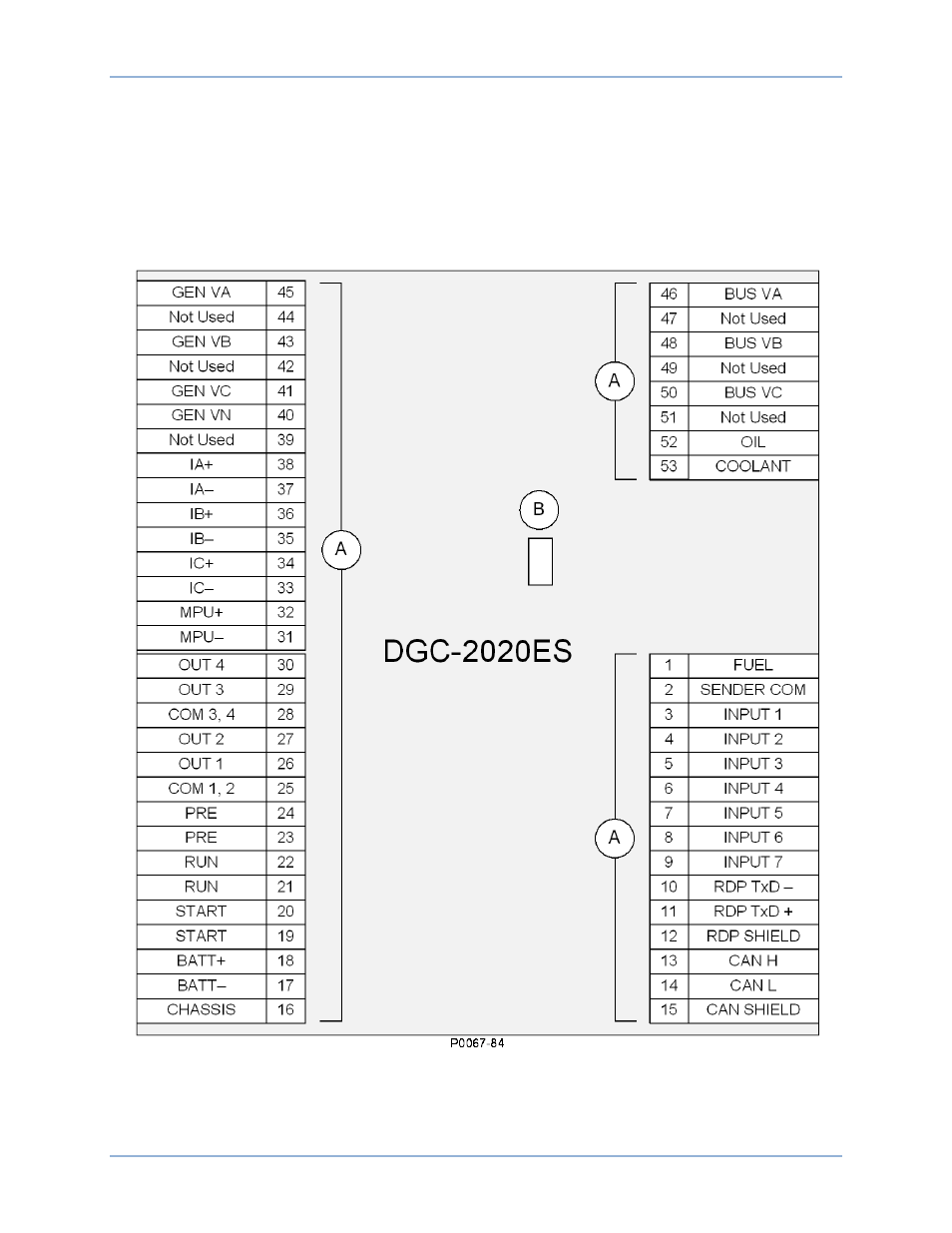

La Figure 43 représente les terminaux du panneau arrière. Les lettres de repères de l'illustration
correspondent aux descriptions du bloc de et des connecteurs du Tableau 8.
Figure 43. Panneau arrière
DGC-2020ES Terminals and Connectors
