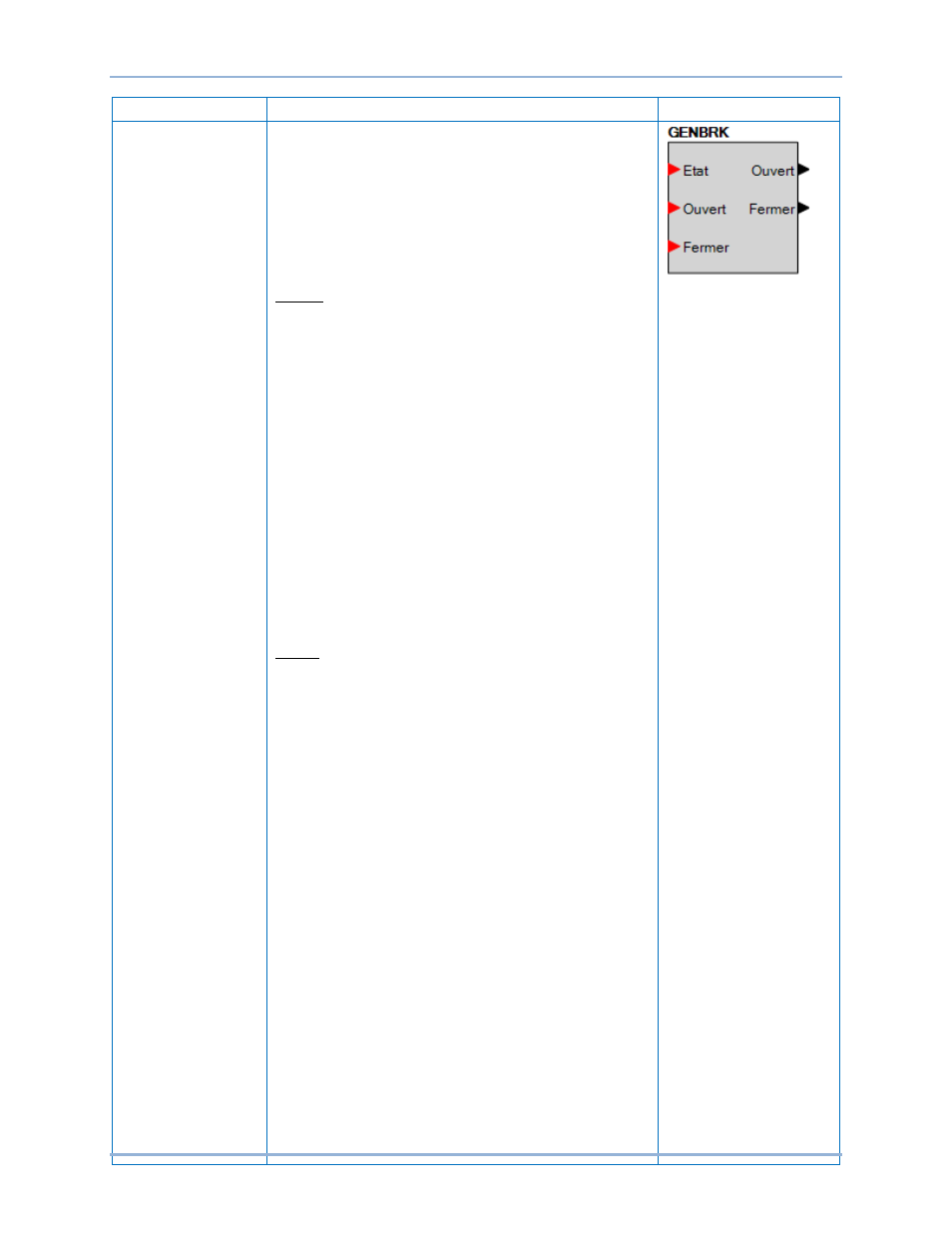

Nom Description Symbole
GENBRK Cet élément est utilisé pour connecter le disjoncteur, ouvrir
et fermer les signaux de sortie en provenance d'un
contrôleur DGC-2020ES vers des contacts de sortie
physique, pour ouvrir les fermer le disjoncteur de
l'alternateur, et pour attribuer le retour de statut de
disjoncteur vers une entré contact. Il est de plus possible
d'attribuer des entrés contacts pour permettre aux
commutateurs d'être implémentés afin d'initier
manuellement des requêtes d'ouverture et de fermeture du
disjoncteur.
Entrées
Statut : Cette entrée permet à une entré contact d'être
attribuée afin qu'elle offre un retour de statut de disjoncteur
au contrôleur DGC-2020ES. Lorsque le contact est fermé,
le disjoncteur est déclaré comme étant fermé. Lorsque le
contact est ouvert, le disjoncteur est déclaré comme étant
ouvert.
Ouvert : Cette entrée permet à une entré contact d'être
attribuée afin qu'elle puisse être utilisée pour déclencher
une requête manuelle d'ouverture de disjoncteur. Si cette
entrée reçoit une impulsion de fermeture pendant que le
contrôleur DGC-2020ES est en mode RUN ou AUTO, le
disjoncteur est ouvert.
Fermer : Cette entrée permet à une entré contact d'être
attribuée afin qu'elle puisse être utilisée pour déclencher
une requête manuelle de fermeture du disjoncteur. Si cette
entrée reçoit une impulsion de fermeture pendant que le
contrôleur DGC-2020ES est en mode RUN ou AUTO, et
que l'alternateur est stable, une requête de fermeture est
initiée. Si le bus est mort, le disjoncteur ferme; si le bus
n’est pas mort, le disjoncteur de l'alternateur ne se fermera
pas.
Sorties
Les sorties doivent être attribuées aux sorties contacts du
contrôleur DGC-2020ES qui est utilisé pour gérer le
disjoncteur.
Ouvert : Cette sortie reçoit une pulsation qui la vérifie (c'est-
à-dire ferme la sortie contact qui lui est attribuée) lorsque le
contrôleur DGC-2020ES envoie un signal d'ouverture au
disjoncteur. La pulsation est définie par le Type de sortie
contact du disjoncteur de l'écran Gestion du matériel
physique de disjonction dans l'Explorateur des paramètres.
La longueur de cette impulsion est déterminée par la
fonction Durée de la pulsation d'ouverture. Il s'agit d'une
sortie constante si le Type de sortie contact physique du
disjoncteur de l'alternateur est défini pour être continu.
Notez que la durée de l'impulsion doit être déterminée pour
être suffisamment longue afin de que le disjoncteur soit
complètement ouvert avant que cette impulsion ne prenne
fin.
Fermer : Cette sortie reçoit une pulsation qui la vérifie
(c'est-à-dire ferme la sortie contact qui lui est attribuée)
lorsque le contrôleur DGC-2020ES envoie un signal de
fermeture au disjoncteur. La pulsation est définie par le
Type de sortie contact du disjoncteur de l'écran Gestion du
matériel physique de disjonction dans l'Explorateur des
paramètres. La longueur de cette impulsion est déterminée
par la fonction Durée de la pulsation d'ouverture. Il s'agit
d'une sortie constante si le Type de sortie contact physique
du disjoncteur de l'alternateur est défini pour être continu.
Notez que la durée de l'impulsion doit être déterminée pour
être suffisamment longue afin de que le disjoncteur soit
complètement ouvert avant que cette impulsion ne prenne
fin.
DGC-2020ES BESTlogic
™Plus
