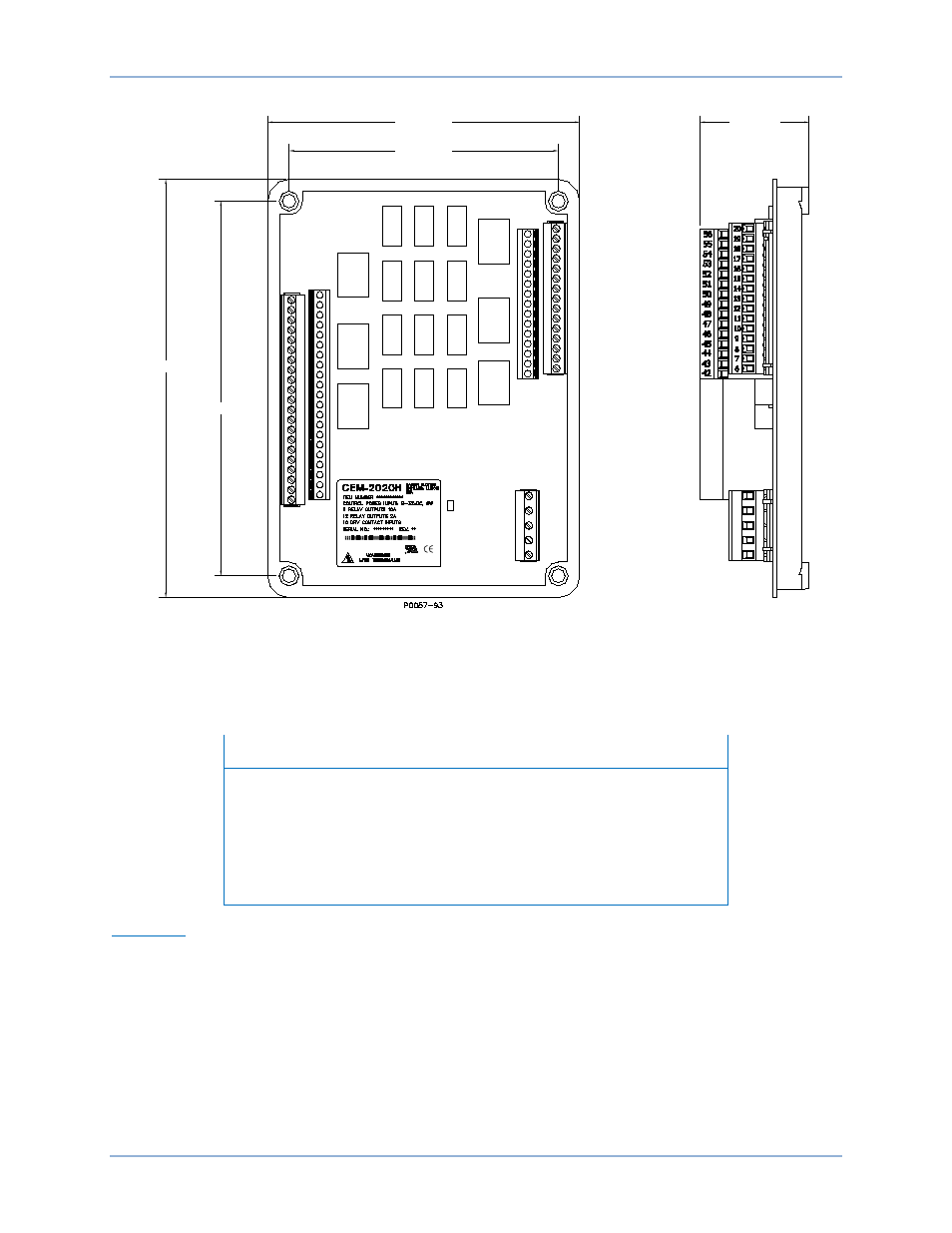

Figure 85. Dimensions du module CEM-2020H
Connections
Les connexions du module d'extension des contacts dépendent de l'application. Un mauvais câblage de
l'unité peut entraîner des dommages importants.
Note
La polarité d'alimentation à partir de la batterie doit être respectée.
Bien qu'une polarité inversée n’endommagerait pas le contrôleur
CEM-2020, celui-ci ne pourrait fonctionner si la polarité était inversée.
Assurez-vous que le module CEM-2020 est mis à la terre par
connexion filaire en cuivre d'un type n'étant pas inférieur à 12 AWG et
que celui-ci est relié à la prise de terre située au dos de cet appareil.
Terminaux
L’interface du terminal dispose de connecteurs enfichables avec des terminaux de compression à vis.
Les connexions du module CEM-2020 sont réalisées avec un connecteur à 5 positions, deux connecteurs
à 18 positions et deux connecteurs à 24 positions ayant des terminaux de compression à vis. Les
connecteurs se raccordent à des dominos situés sur le module CEM-2020. Les connecteurs et les
dominos sont à queue d’aronde pour garantir la bonne orientation de la connexion. Les connecteurs et
les dominos disposent chacun d'une forme particulière pour s'assurer que chaque connecteur ne puisse
se brancher qu'au domino prévu pour le recevoir. Les terminaux à vis acceptent des fils d'un diamètre
maximum de 12 AWG (3,31 mm
2
). Le couple de serrage maximum est de : 0,56 N
•m (5 inch-pounds).
5.50 [139.7]
6.38 [162.1]
7.50 [190.5]
8.38 [212.9]
2.23 [56.6]
CEM-2020
DGC-2020ES
