9469270990 Rev C 185

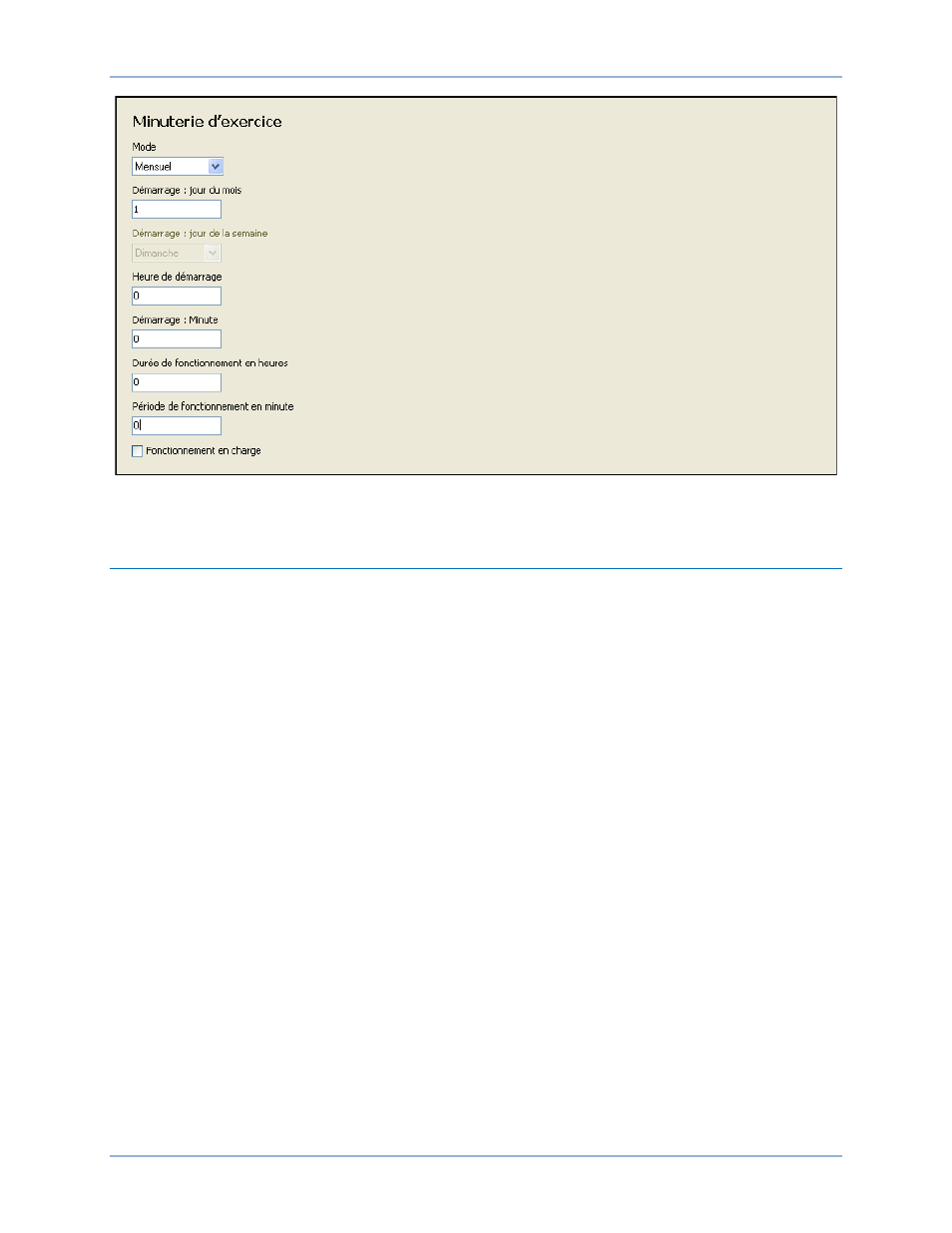

Figure 78. Explorateur des paramètres, Système des paramètres, Minuterie d’exercice
Transformateurs logiques
Trois blocs de paramètres concernant les transformateurs contribuent à configurer le contrôleur DGC-
2020ES pour pouvoir fonctionner dans un système spécifique. Ces paramètres, en conjonction avec la
tension de l'alternateur, l'intensité de l'alternateur et la tension du bus qui est détectée par le contrôleur
DGC-2020ES, permettent à celui-ci de mesurer avec exactitude les valeurs du système. Ces paramètres
permettent ainsi d'offrir la protection nécessaire de l'alternateur.
L’écran des Transformateurs logique est disponible dans la catégorie Paramètre système à partir de
l'Explorateur des paramètres du logiciel BESTCOMSPlus. Si vous utilisez le panneau de commande
frontal, vous devez entrer la chaîne de commande suivante : Paramètres > Paramètres systèmes >
Transformateurs logiques.
Cliquez sur le bouton des Données nominales lorsque vous ajustez ces paramètres à l'aide du logiciel
BESTCOMSPlus. Consultez le paragraphe ci-dessus concernant les Données nominales pour obtenir de
plus amples informations à ce sujet.
PT du générateur
Les paramètres PT de l'alternateur établissent le niveau de tension nominale primaire (du côté de
l'alternateur) et secondaire (du côté du contrôleur DGC-2020ES) au niveau du transformateur à détection
logique de la tension. Le paramètre PT primaire du générateur accepte des valeurs situées entre 1 et
99,999, par incréments de 1 unité. Le paramètre PT secondaire du générateur accepte des valeurs
situées entre 1 et 480, par incréments de 1 unité.
PT du bus
Les valeurs nominales du transformateur primaire et secondaire du bus sont utilisées par la fonction
optionnelle de commutateurs de transfert automatique (ATS). Cette fonction contrôle une entrée de bus
triphasée pour détecter les erreurs sur les lignes principales. Le paramètre primaire définit la tension
présente au niveau des phases A, B et C du bus. Ce paramètre accepte des valeurs situées entre 1 et
99,999, par incréments de 1 %. Le paramètre secondaire définit la tension nominale affichée à l'entrée de
la tension sur le bus du contrôleur DGC-2020ES. Ce paramètre accepte des valeurs situées entre 1 et
480, par incréments de 1 %.
DGC-2020ES Configuration
