Page 33

STUDIO SCAN XTD825 / 625™
PAGE 33
Chapitre 6 : LA FONCTION GENLOCK
6-1. INTRODUCTION
La fonction genlock permet de synchroniser plusieurs équipements dans le but de mixer des images ensemble (ex.: pour
incruster des image graphique sur une vidéo).

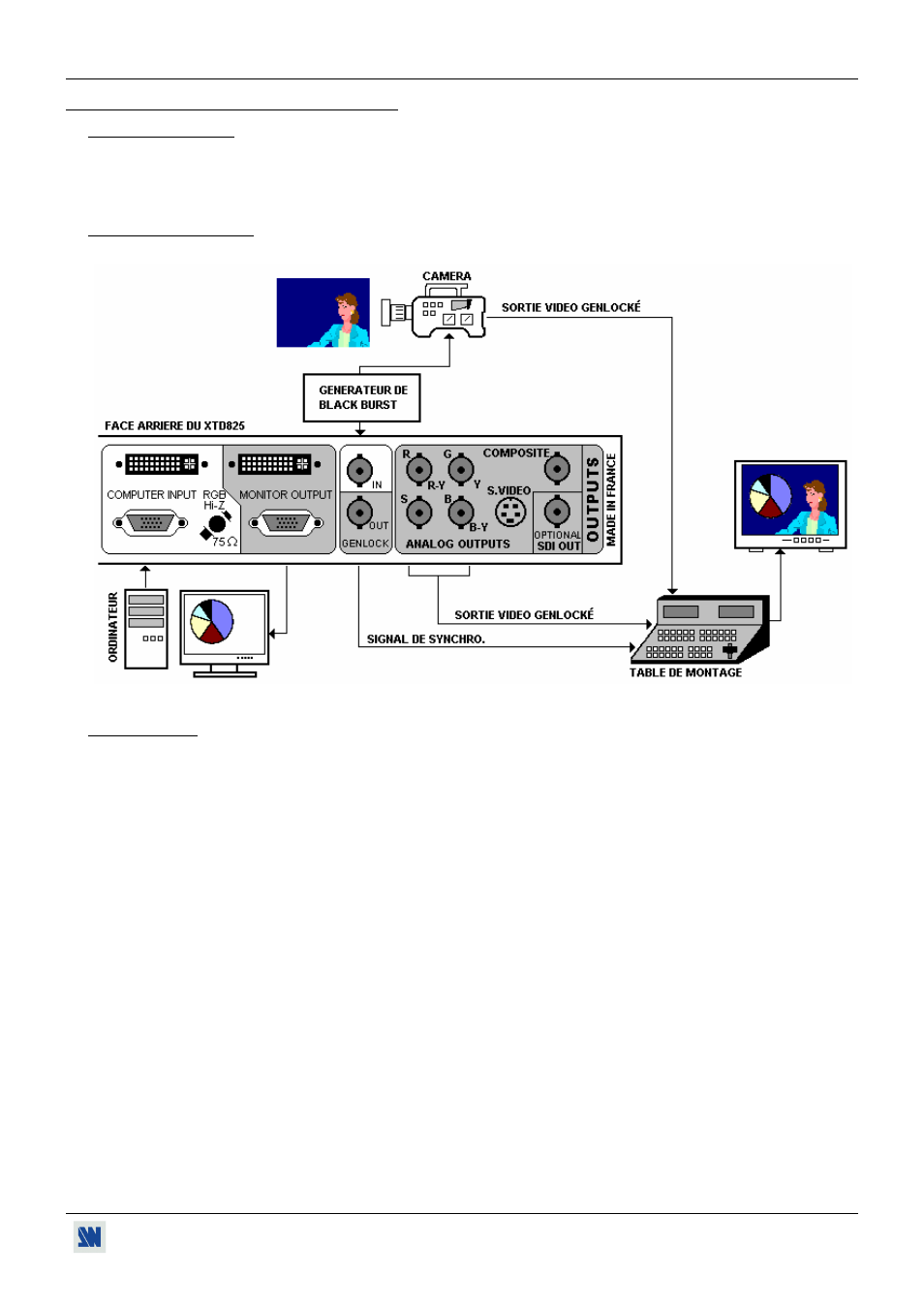

6-2. RACCORDEMENTS
6-3. RÉGLAGES
c Positionnez la charge du genlock sous Hi-Z si la sortie genlock est utilisée (INPUT MENU>Genlock load>Hi-Z).
Sinon positionnez la charge sous 75Ω.
d Réglez la phase horizontale (ligne) entre le générateur de Black Burst et la sortie (PAL ou NTSC), de façon à être
équivalent à 0. Effectuez les réglages avec l'écran LCD (INPUT MENU> genlock H. ph).
e Réglez la phase sous-porteuse entre le générateur de Black Burst et la sortie (PAL ou NTSC), de façon à être
équivalent à 0. Effectuez les réglages avec l'écran LCD (INPUT MENU> genlock Sc. ph).
