Chapitre 1 : INTRODUCTION (suite)
STUDIO SCAN XTD825 / 625™
PAGE 26

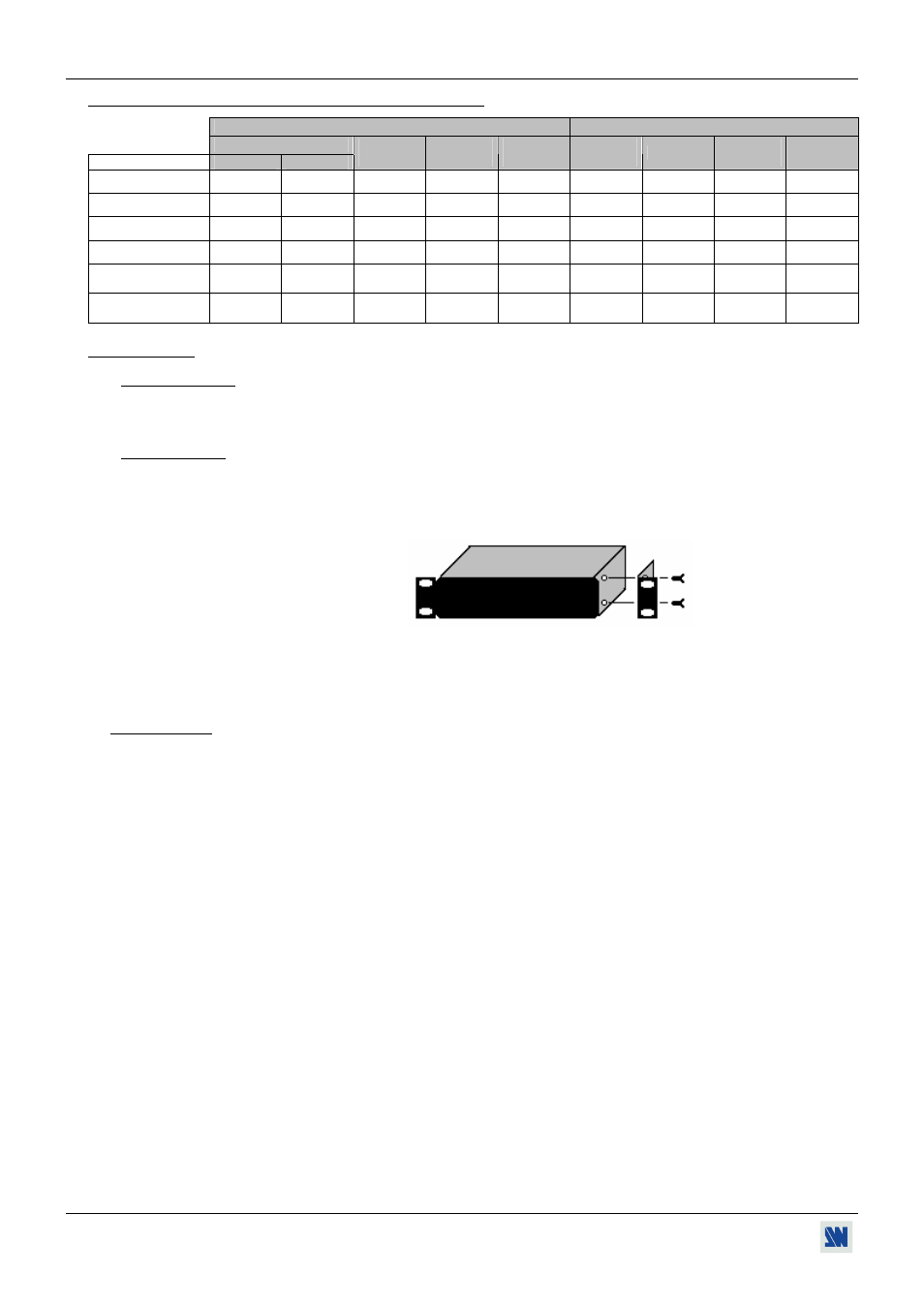

1-4. TABLEAU DES SPÉCIFICATIONS DES RÉFÉRENCES
ENTRÉE
SORTIES
Fréquence ligne
▼RÉFÉRENCES▼
Min
Max
Résolution
max.
Analogique +
loop (HD15)
Numérique +
loop (DVI)
Vidéo
composite
S.VIDEO
YUV
RGBS/RGsB
SDI
XTD625
29 kHz
85 kHz
1280x1024
•
•
•
•
XTD625-D1
29 kHz
85 kHz
1280x1024
•
•
•
•
•
XTD825
29 kHz
110 kHz
1600x1200
•
•
•
•
XTD825-D1
29 kHz
110 kHz
1600x1200
•
•
•
•
•
XTD825
+ OPT-DVI-XTD
29 kHz
110 kHz
1600x1200
•
•
•
•
•
XTD825-D1
+ OPT-DVI-XTD
29 kHz
110 kHz
1600x1200
•
•
•
•
•
•
1-5. MONTAGE
• Montage sur table: Le STUDIO SCAN XTD825 / 625
™
est directement utilisable sur table. Il est équipé de pieds en
caoutchouc.
• Montage en baie: Le STUDIO SCAN XTD825 / 625
™
est compatible avec les baies 19". Pour installer le STUDIO
SCAN XTD825 / 625
™
dans une baie 19", merci de suivre les instructions ci-dessous.
c Fixez les équerres sur les côtés du STUDIO SCAN XTD825
™
(XTD825 uniquement).
d Fixez la face avant du STUDIO SCAN XTD825 / 625
™
à votre baie avec 4 vis (les vis ne
sont pas fournies).
IMPORTANT:
• Les ouvertures dans la face avant et dans la face arrière sont utilisées pour le
refroidissement de l’appareil. Ne pas bloquer ces ouvertures.
• Assurez-vous qu’aucun poids dépassant 2 kg ne sera posé sur le STUDIO SCAN XTD825 /
625
™
.
• La température ambiante maximale ne doit pas dépasser 40°C.
• La baie et tout équipement monté à l’intérieur doivent être branché selon les normes
électriques en vigueur.
