STUDIO SCAN XTD825 / 625™
PAGE 27

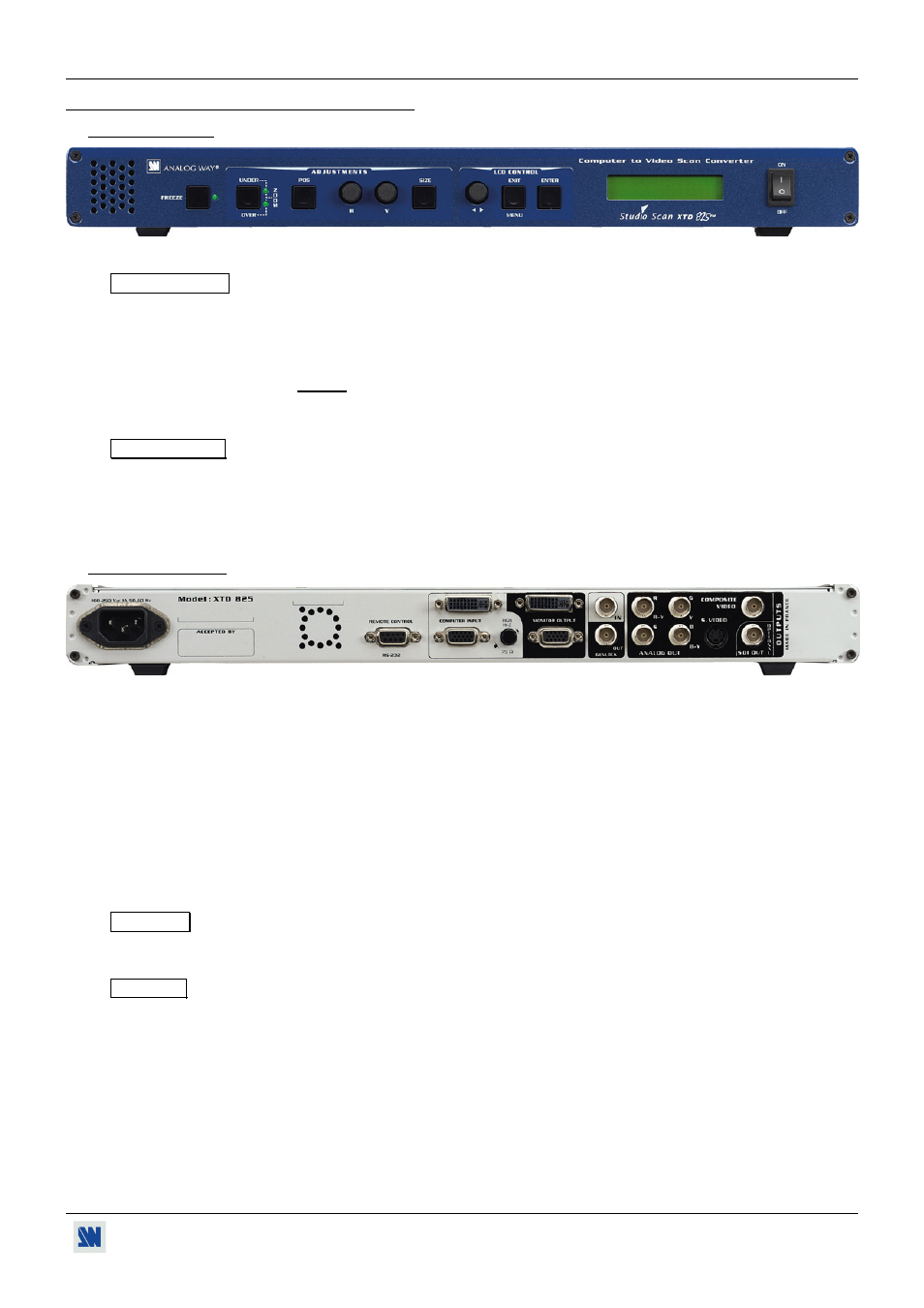

Chapitre 2 : DESCRIPTION TECHNIQUE
2-1. FACE AVANT
FREEZE: Gel d’image (Actif quand la LED clignote).
ADJUSTMENTS
UNDER-OVER-ZOOM: Sélection des modes Underscan, overscan ou zoom.
POS: Sélection du mode position.
H: Réglage Horizontal de l’image.
V: Réglage Vertical de l’image.
NOTE: Les codeurs H et V agissent sur la position et la taille de l'image en fonction du
mode POS ou SIZE sélectionné.
SIZE: Sélection du mode taille.
LCD CONTROL
 : Permet de sélectionner les fonctions de l'écran LCD.
EXIT / MENU: Permet de sortir des menus de l'écran LCD.
ENTER: Permet de valider une fonction.
ON / OFF: Interrupteur d’alimentation générale (O = OFF, I = ON).
2-2. FACE ARRIÈRE
ENTRÉE SECTEUR: Connecteur au standard CEI (100-250 VAC, 50-60 Hz Automatique).
REMOTE CONTROL: Interface au standard RS-232 sur connecteur DB9 femelle.
COMPUTER INPUT: Entrée informatique analogique sur connecteur HD15 femelle.
Entrée informatique numérique sur connecteur DVI-I femelle (disponible en option sur
les versions XTD825 et XTD825-D1).
RGB Hi-Z / 75 Ω: Charge des signaux RGB. Si vous raccordez un moniteur sur le connecteur MONITOR
OUT, positionnez ce bouton sur Hi-Z. Sinon positionnez le sur 75 Ω.
MONITOR OUTPUT: Sortie informatique analogique (passage en boucle) sur connecteur HD15 femelle.
Sortie informatique numérique (passage en boucle) sur connecteur DVI-I femelle
(disponible en option sur les versions XTD825 et XTD825-D1).
GENLOCK
IN: Entrée GENLOCK.
OUT: Sortie GENLOCK (passage en boucle).
OUTPUTS
ANALOG OUT:
R, G, B, S: Sortie vidéo RGBS ou RGsB (sur 3 ou 4 connecteurs BNC).
R-Y, Y, B-Y: Sortie vidéo Component (YUV) (sur 3 connecteurs BNC).
S.VIDEO: Sortie S.VIDEO (sur connecteur mini DIN 4).
COMPOSITE: Sortie vidéo Composite (sur 1 connecteur BNC).
SDI OUT (OPTIONAL): Sortie optionnelle SDI (4:2:2) sur 1 connecteur BNC.
