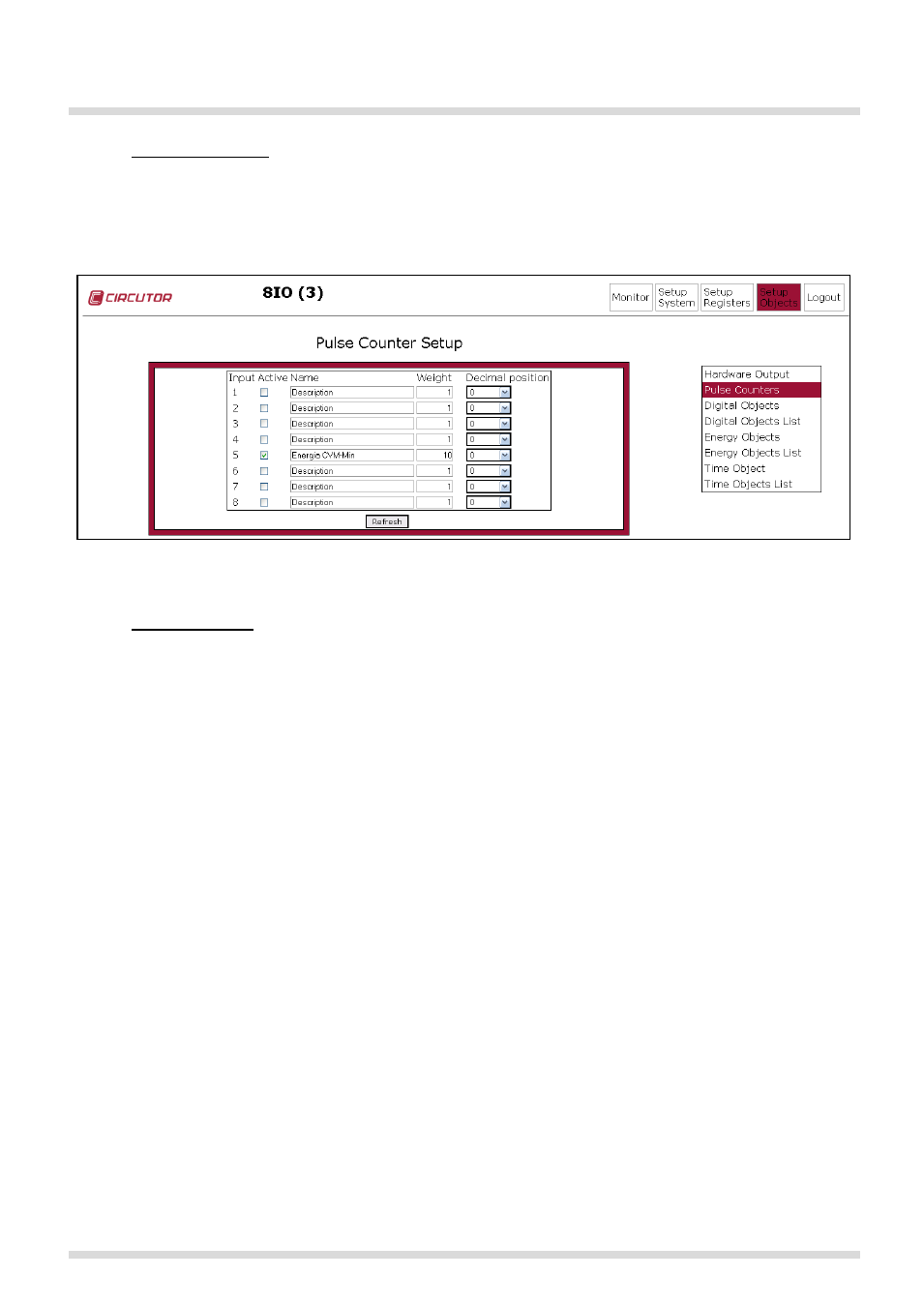

• Pulse Counter : Cette option permet d’activer le comptage d’impulsions sur chacune des
entrées numériques et de programmer une série de variables additionnelles :
o nom ou description pour le rendre plus intuitif vers l’utilisateur
o poids de l’impulsion (p.ex. chaque impulsion reçue M-8IO peut enregistrer une valeur X)
o nombre de décimales (de 0.1 à 0.0001)
• Digital Objects : Cette option permet de configurer jusqu’à 16 alarmes (ou objets numériques).
Ces alarmes peuvent être des alarmes qui proviennent d’un autre dispositif Multifit. (À mode
d’exemple, il est détaillé ci-après comment fermer la sortie de relais numéro 1 en fonction d’une
impulsion reçue sur l’entrée numérique numéro 1 et envoyer cette notification à un module
QNA500 avec un périphérique 22, en utilisant le serveur WEB).
 Sélectionner un nouvel objet numérique de la liste (16 disponibles)
 Écrire un nom ( par exemple Alarme Test)
 Introduire dans le champ de texte de « Périphérique » la valeur suivante : 0
 Introduire dans le champ de texte « Objet Numérique » la valeur suivante : 101
 (Pas nécessaire) on pourrait arriver à introduire jusqu’à 8 conditions
arithmétiques OR AND, OR NOT, AND NOT.
 Sélectionner la variable « Logique » comme : Positive
 Sélectionner la variable « Sortie Hardware » comme : 01
 Case « Active » : Activée
 Dans l’option « Envoyer à », sélectionner case « Active » : Activée
 Introduire dans le champ de texte de « Périphérique » la valeur suivante : 22
