ANALYSEUR DE QUALITÉ QNA500 8IO
Manuel d’instructions QNA500 17 / 113
5.6.- BORNES DE CONNEXION DES BUS DE COMMUNICATION
Le module M-BASE dispose de 3 ports de communications qui permettent de communiquer
l’information des modules connectés avec l’extérieur. Ces ports sont :
• RS-232
• RS-485
• ETHERNET (TCP/IP)
Les 3 ports de communications fonctionnent sous une forme indépendante. Ceci signifie qu’ils peuvent
demander une information sous une forme simultanée aux modules connectés.
5.6.1.- RS-232

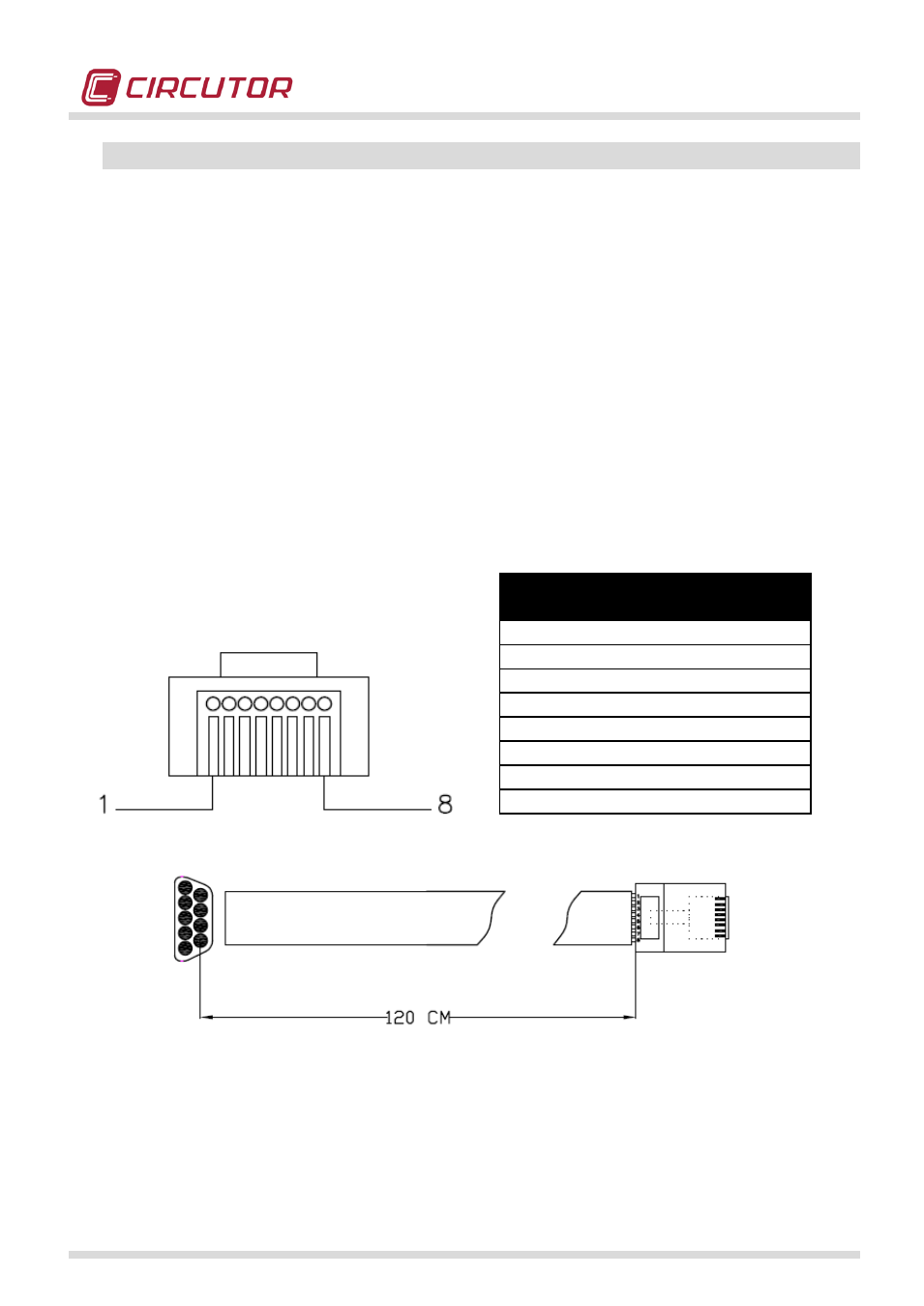

L’analyseur de qualité de réseau QNA 500 dispose d’un canal de communications RS232 dont la
connexion est réalisée au moyen du câble fourni avec l’équipement. La numérotation des bornes du
câble RS232 est la suivante :
À travers le port de communications RS-232, il est possible d’accéder aux différents modules
connectés au M-BASE. Chaque module a un numéro de périphérique (par défaut M-BASE = 01,
QNA500 = 02 i Q- 8IO = 11), ce qu’il faut prendre en compte au moment d’établir la communication.
VUE AVANT
(RJ45)
CONNECTEUR DB-9
1 (Tx) 2 (Rx)
2 (Rx) 3 (Tx)
3 (CTS) 8 (DSR)
4 (GND) 5 (GND)
5 (GND) 5 (GND)
6 -
7 -
8 -
