ANALYSEUR DE QUALITÉ QNA500 8IO

Manuel d’instructions

QNA500

16 / 113

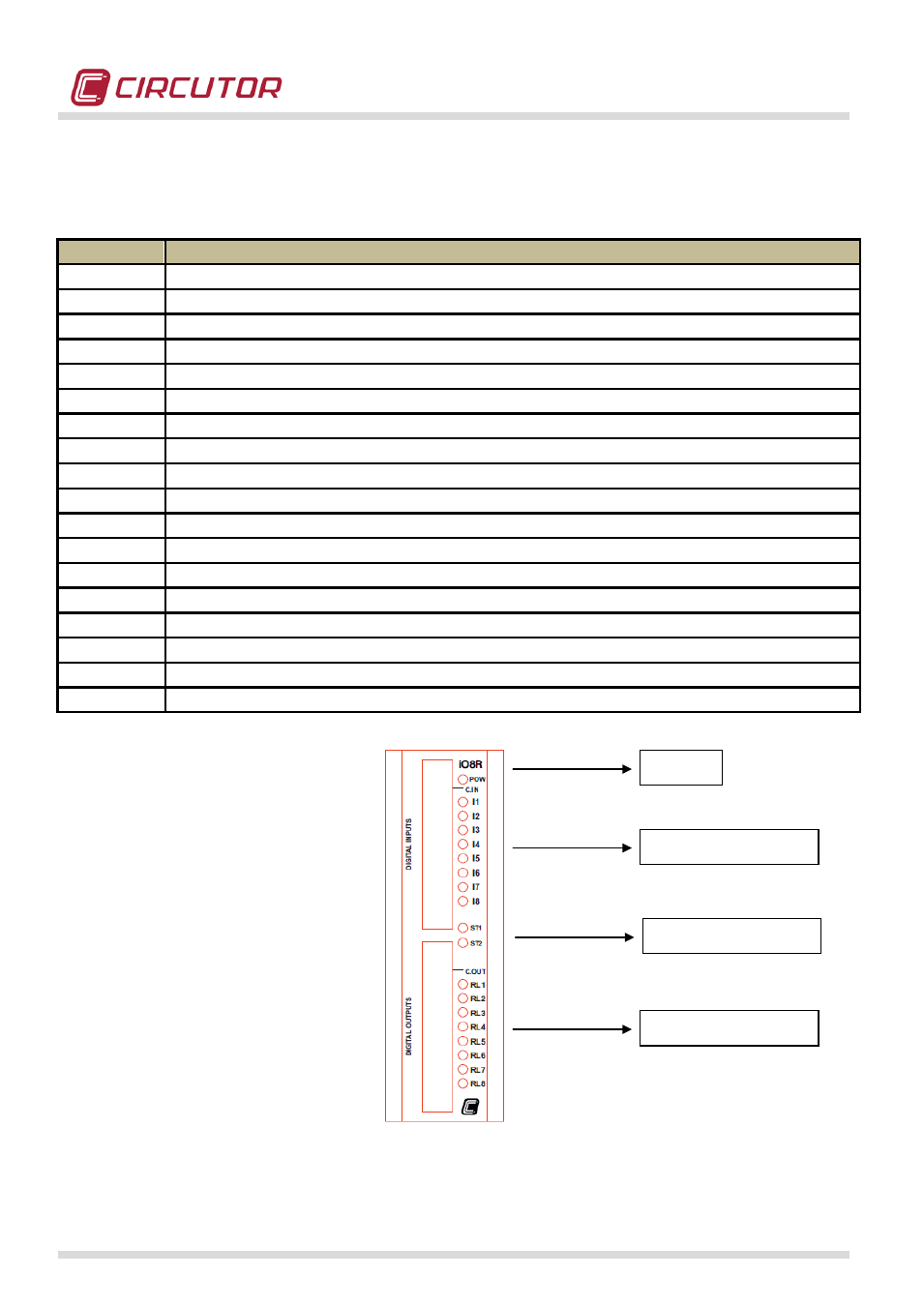

5.5.3.- CONNEXION ENTRÉES-SORTIES


BORNE

DESCRIPTION

C

IN

Borne commune d’entrées

I1

Entrée numérique 1

I2

Entrée numérique 2

I3

Entrée numérique 3

I4

Entrée numérique 4

I5

Entrée numérique 5

I6

Entrée numérique 6

I7

Entrée numérique 7

I8

Entrée numérique 8

C.

OUT

Borne commune de sorties

O1 ou RL1 Sortie numérique 01 (transistor ou relais dépendant du modèle)
O2 ou RL2 Sortie numérique 02 (transistor ou relais dépendant du modèle)
O3 ou RL3 Sortie numérique 03 (transistor ou relais dépendant du modèle)
O4 ou RL4 Sortie numérique 04 (transistor ou relais dépendant du modèle)
O5 ou RL5 Sortie numérique 05 (transistor ou relais dépendant du modèle)
O6 ou RL6 Sortie numérique 06 (transistor ou relais dépendant du modèle)
O7 ou RL7 Sortie numérique 07 (transistor ou relais dépendant du modèle)
O8 ou RL8 Sortie numérique 08 (transistor ou relais dépendant du modèle)

Power

Entrées numériques

Sorties numériques

Status
