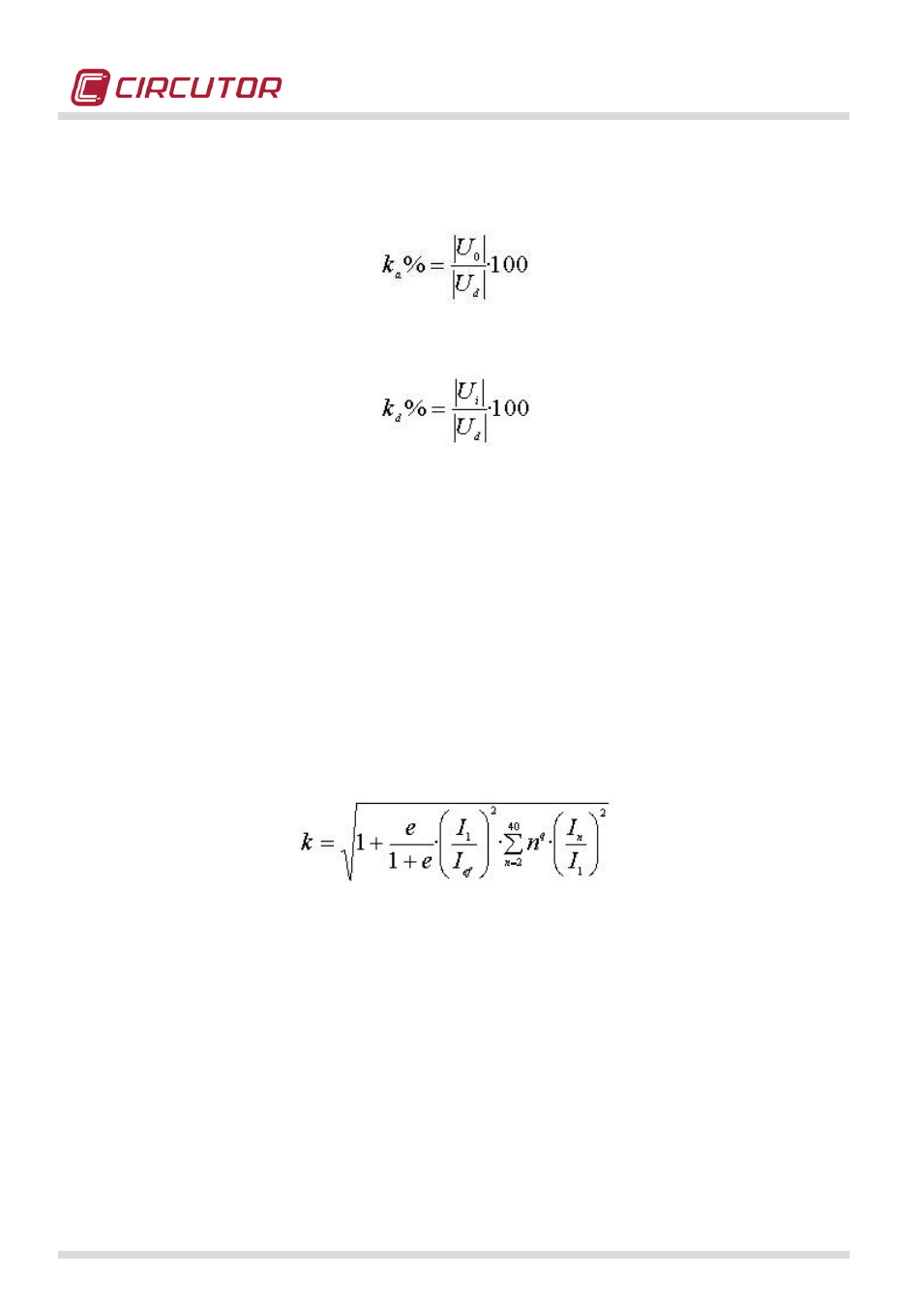

DÉSÉQUILIBRE :
• Coefficient d’asymétrie de tension (Ka) : relation entre la composante homopolaire et la
composante directe d’un système déséquilibré
• Coefficient de déséquilibre de tension (Kd) : relation entre la composante inverse et la
composante directe d’un système déséquilibré.
• Coefficient d’asymétrie de courant (Ka) : relation entre la composante homopolaire et la
composante directe d’un système déséquilibré
• Coefficient de déséquilibre de courant (Kd) : relation entre la composante inverse et la
composante directe d’un système déséquilibré.
FACTEUR K :
On entend par facteur k, un facteur de la réduction de la puissance des transformateurs. Pour le
calcul du facteur k, les pertes générées par les harmoniques sont prises en compte.
Le facteur k de la formule correspond à la définition de CENELEC et c’est toujours un facteur
supérieur à l’unité, avec des charges non linéaires.
e : représente la relation entre les pertes dans le cuivre et les pertes dans le fer du
transformateur. Cette valeur peut être obtenue des données d’essai du transformateur ou, à
défaut, elle peut être prise de la valeur approximative de 0,3.
q : exposant de valeur entre 1,7 et 1,8.
