ANALYSEUR DE QUALITÉ QNA500 8IO
Manuel d’instructions QNA500 19 / 113
5.6.3.- ETHERNET
Le QNA500 dispose d’un canal de communications Ethernet, lequel lui permet de se connecter aux
réseaux LAN ou WAN à travers plusieurs protocoles, entre autres MODBUS/TCP, CIRBUS, ZMODEM
ou FTP. Tous sur la base TCP/IP. Pour utiliser chacun de ces protocoles, plusieurs ports sont utilisés
sur l’IP qui est configurée sur le port. Ces ports son les suivants :
10002 : CIRBUS
14001 : ZMODEM (telnet)
14002 : ZMODEM (RAW)
20003 : MODBUS/RTU
30003 : MODBUS/TCP
80 : HTTP
21 : FTP

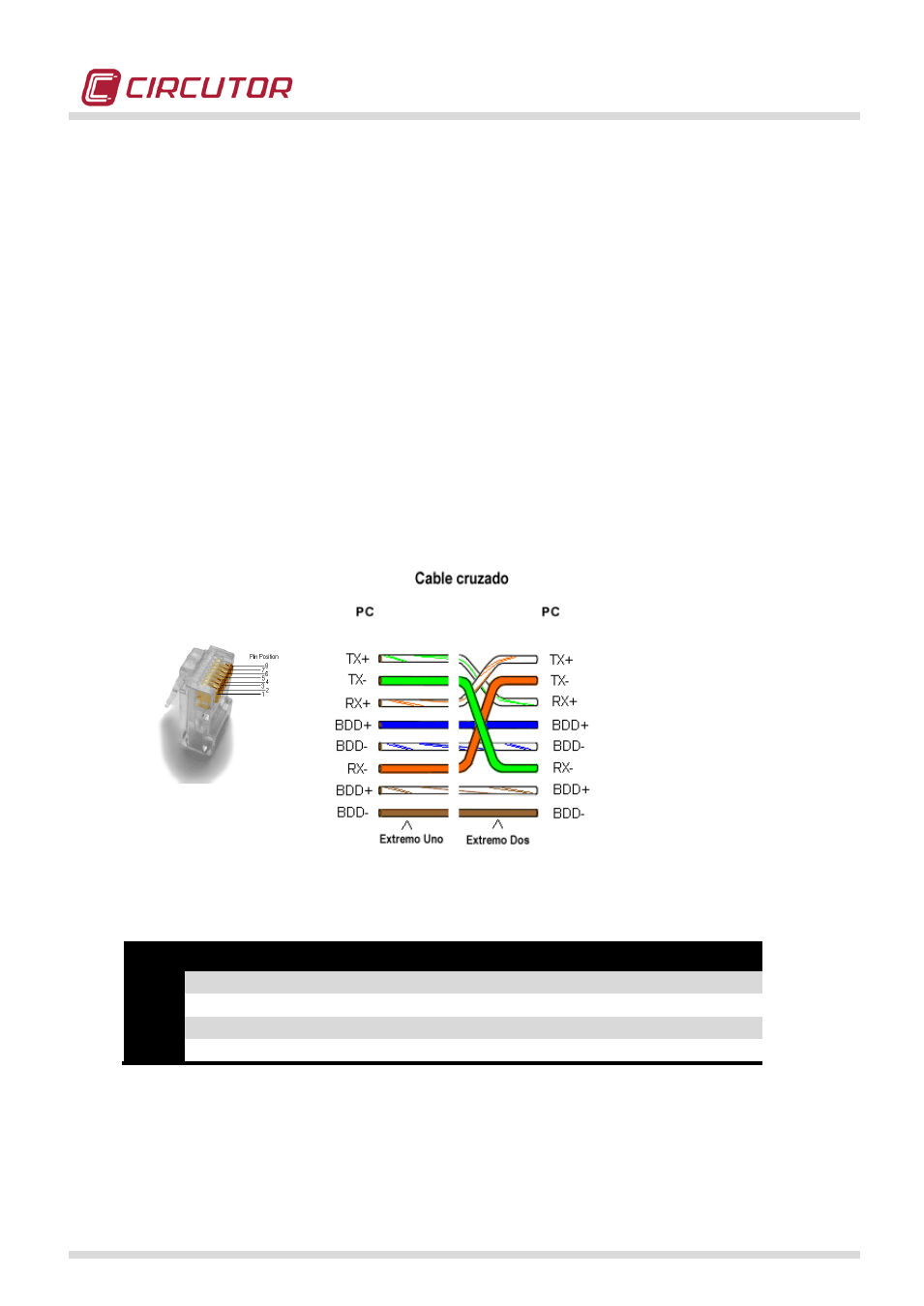

Le câble Ethernet à utiliser est un câble UTP CAT 5 standard.
Le module M-BASE dispose de plusieurs diodes DEL indicatrices de l’activité du port de
communications Ethernet.
DEL Allumé Clignotant
Act1 Sans activité externe Activité TX/RX ETH avec l’extérieur
Link1 ETH Pas de link avec l’extérieur
Act2 Pas d’activité avec les modules Activité TX/RX ETH avec les modules
Link2 ETH Pas de link avec les modules
