ANALYSEUR DE QUALITÉ QNA500 8IO
Manuel d’instructions
QNA500
18 / 113
5.6.2.- RS-485
Le QNA500 dispose d’un canal de communications RS485 qui lui permet de réaliser 2 fonctions,
communiquer avec les différents modules du système Multifit, ou bien servir de passerelle de
communications entre les périphériques connectés sur ce canal et l’un quelconque des autres ports de
communications du module M-BASE (RS232 ou ETHERNET). Le connecteur RS-485 permet la
communication avec de multiples dispositifs. Ce type de bus utilise deux signaux (Rx,Tx) pour envoyer
et recevoir des données. Avec l’analyseur
QNA500, le câble RS-485 n’est pas fourni puisque, en
fonction de l’installation, les distances de câble nécessaires peuvent varier sous une forme

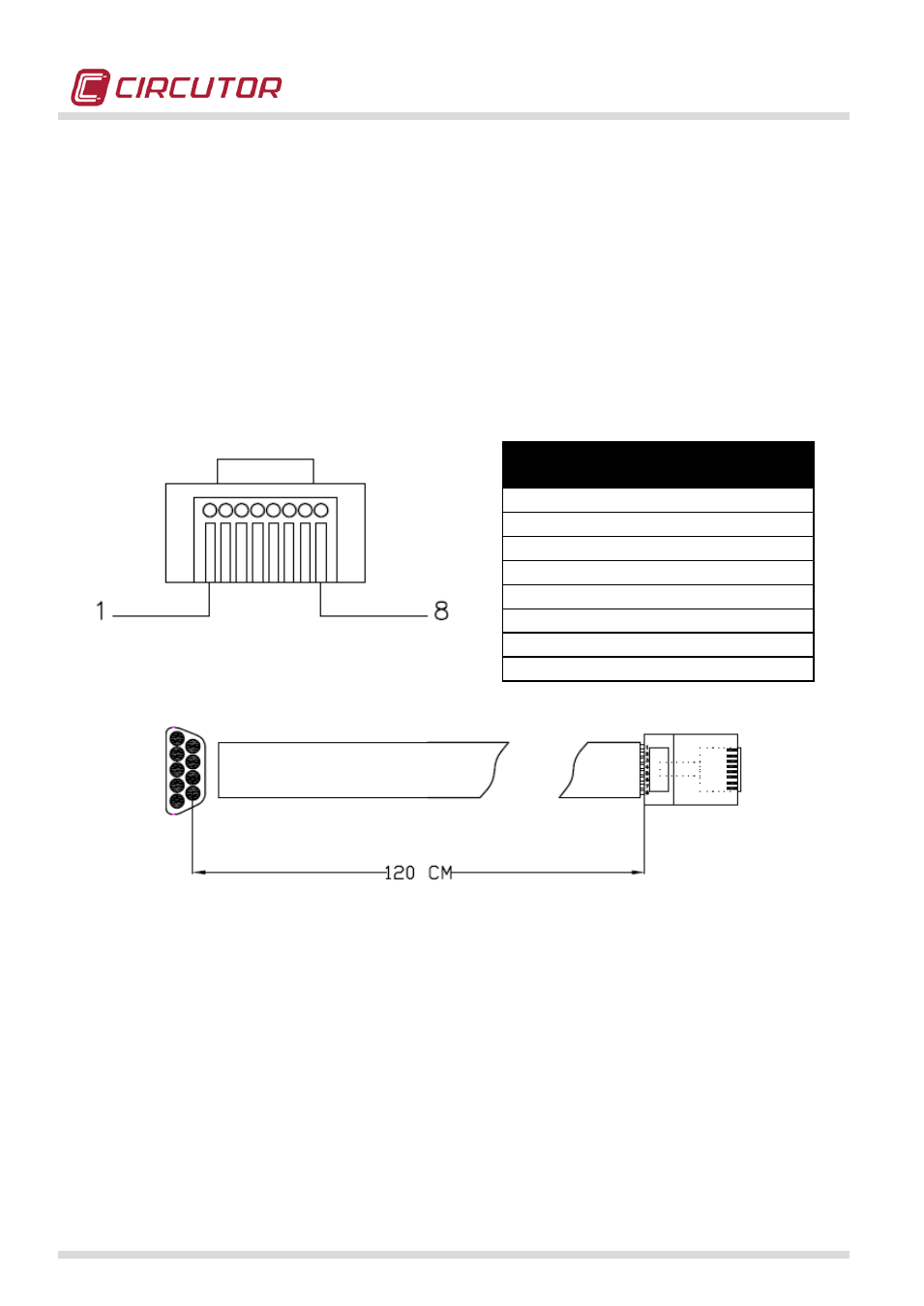

significative. Pour réaliser le câble RS-485 il faut suivre le schéma suivant :
Dans le cas de réaliser des communications à travers ce port, la diode DEL RS-485 du module
M-
BASE clignotera.
CÂBLE RECOMMANDÉ :
Câble flexible catégorie 5 à 2 conducteurs x 0,25 mm
2
(AWG23) plus la maille. La maille doit être mise
à la terre à l’une de ses extrémités pour décharger le bruit qui pourrait y être induit. Ce câble pourrait
avoir également une section des conducteurs de 0,22 mm
2
(AWG24), bien que celle de 0,25 mm
2
(ou
supérieur) soit la plus recommandée.
VUE AVANT
(RJ45)
CONNECTEUR DB-9
1 (Tx)
2 (Rx)
2 (Rx)
3 (Tx)
3 (CTS)
-
4 (GND)
-
5 (GND)
-
6
-
7
-
8
-
