ANALYSEUR DE QUALITÉ QNA500 8IO
Manuel d’instructions QNA500 12 / 113

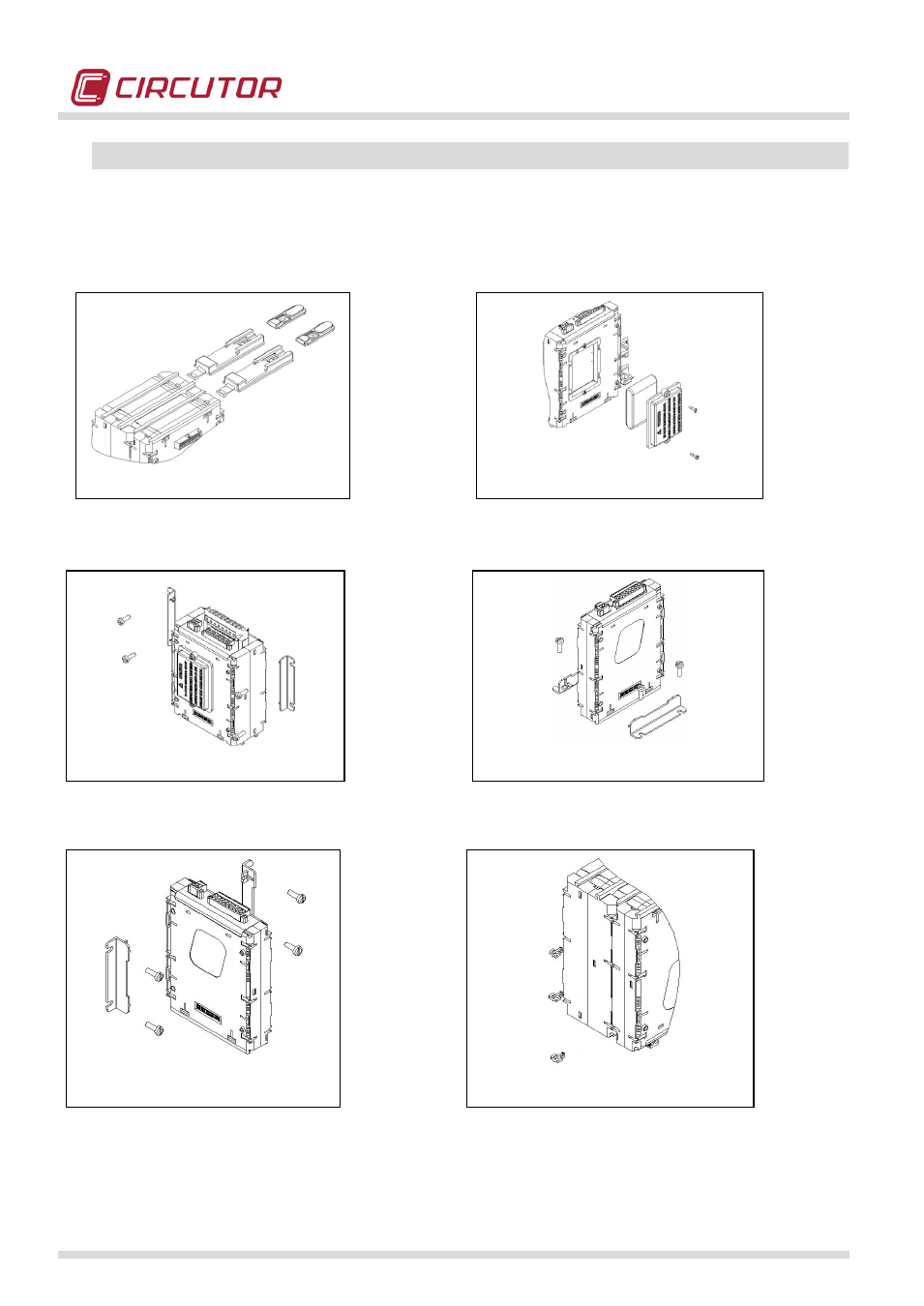

5.3.- MÉTHODES D’INSTALLATION
Les figures montrent les différentes possibilités d’installation que permet la conception de l’analyseur.
La conception de l’équipement permet l’installation en fond de PANNEAU ou rail DIN.
5.3.1.- PROCEDE
Illustration 1 : Montre comment il faut placer les fixations de Rail DIN sur la partie arrière de l’analyseur. Une fois que vous aurez placé les
guides et fixé l’analyseur sur un rail DIN, rappelez-vous de monter les guides pour qu’ils soient parfaitement fixés.
Illustration 2 : Montre comment il faut insérer la batterie de l’analyseur dans la partie latérale du module M-BASE.
Illustration 3 : Montre une des options de pose des guides de fixation de fond de PANNEAU. Les modules ont une certaine symétrie et ils
peuvent donc être fixés au panneau sous plusieurs formes.
Illustration 4 : Montre une des options de pose des guides de fixation de fond de PANNEAU.
Illustration 5 : Montre comment insérer les vis pour fixer l’analyseur sur les fixations de fond de PANNEAU.
Illustration 6 : Montre comment insérer les agrafes en plastique pour la fixation de modules. Ce point est très important puisque ces agrafes
ont pour but de garantir que les modules soient fermement connectés.
Illustration 3
Illustration 4
Illustration 6
Illustration 5
Illustration 1 Illustration 2
