17.- ANNEXE I – COMMUNICATIONS RS-485 AVEC ANALYSEURS CVM
M-BASE permet de constituer une passerelle de communications avec d’autres dispositifs à travers le
port RS-485.
Les dispositifs connectés dans ce bus de communications peuvent opérer avec le protocole
MODBUS/RTU ou MODBUS/TCP.

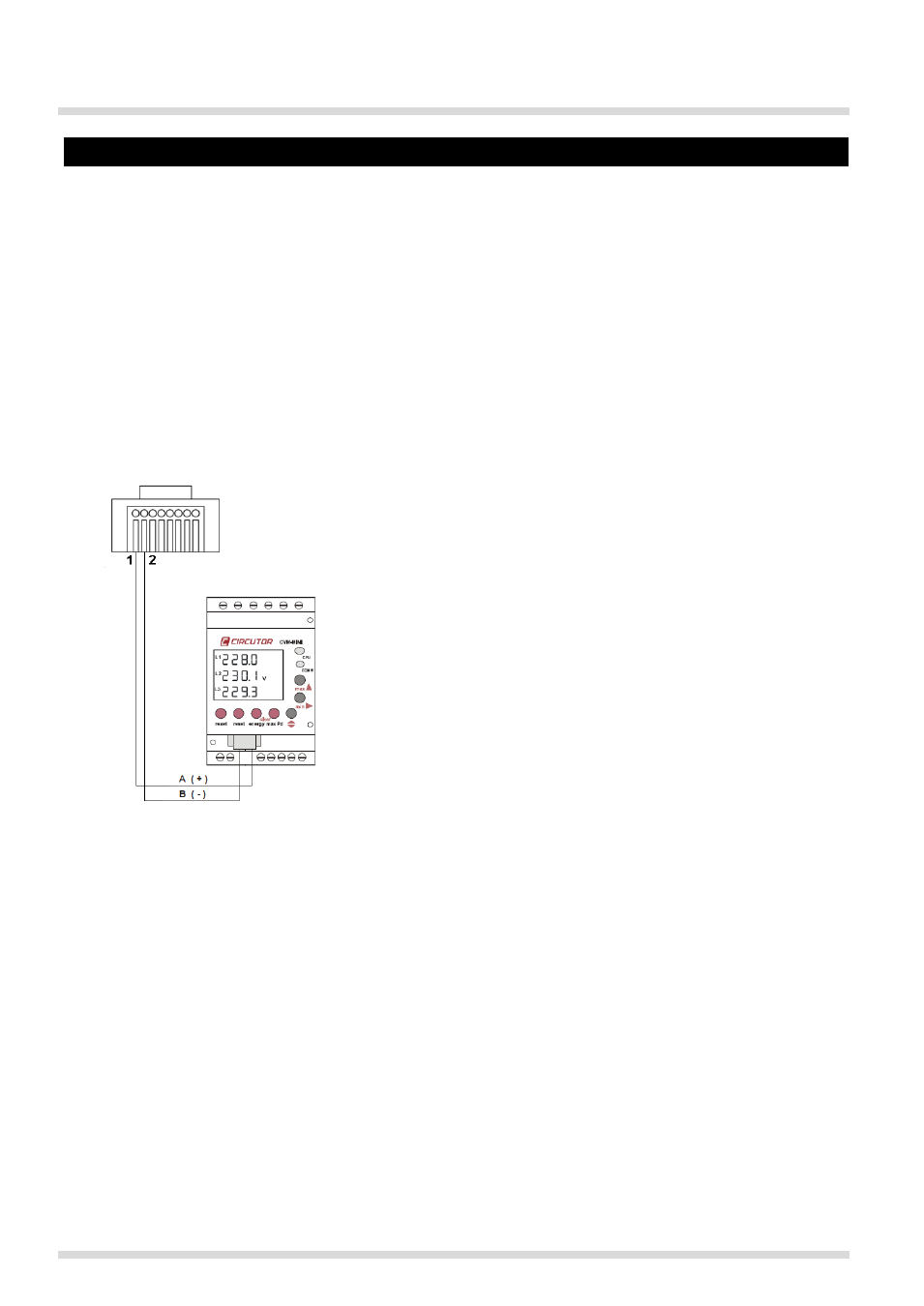

Pour communiquer avec les analyseurs de mesures CVM de Circutor, la connectique suivante est
jointe, à titre d’exemple.
Connecteur RS485 (MODULE M-BASE)
