ANALYSEUR DE QUALITÉ QNA500 8IO
Manuel d’instructions QNA500 23 / 113
6.1.2.- MODULE DE MESURE (QNA500)
Le QNA500 est le module de mesure des paramètres électriques du système Multifit. Ce module
dispose de 4 canaux de mesure de tension, 4 canaux de mesure de courant et 1 canal de mesure de
courant différentiel.
Le QNA500 dispose d’une série de DEL apportant une information sur la connectique correcte de
l’analyseur et sur son fonctionnement correct.
DEL Éteint Allumé Clignotement
POW Pas alimenté Alimentation externe (1 sec)
Alimentation batterie (200ms)
STATUT Pas d’erreur Ethernet non initialisé Erreur de mémoire
V : Pas de mesure
Connexion correcte : 3 Tensions
équilibrées
Connexion incorrecte : Tensions
déséquilibrées
I Pas de mesure
Connexion correcte : 3 Courants
équilibrés
Connexion incorrecte : Courants
déséquilibrées
Act1
Pas d’activité avec le module
précédent
Activité TX/RX ETH avec le module
précédent
Link1 ETH Link avec le module
précédent
ETH Pas de link avec le module
précédent
Act2 Pas d’activité avec le module suivant Activité TX/RX ETH avec le module
suivant
Link2 ETH Link avec le module suivant
connecté
ETH Pas de link avec le module
suivant connecté

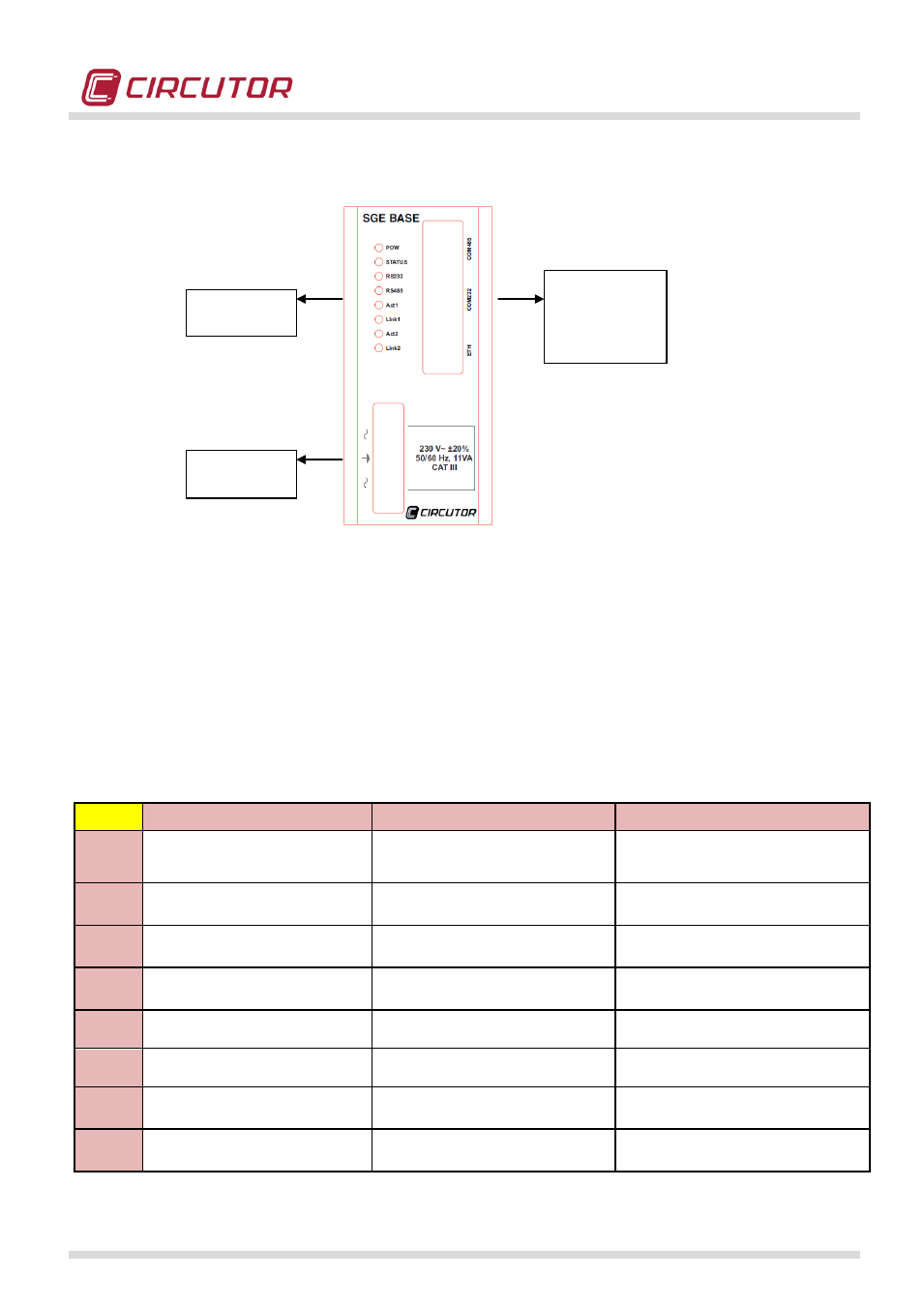

DEL
d’indication
Ports de
communications :
RS-485
RS-232
ETHERNET
Alimentation
externe
