ANALYSEUR DE QUALITÉ QNA500 8IO
Manuel d’instructions QNA500 14 / 113

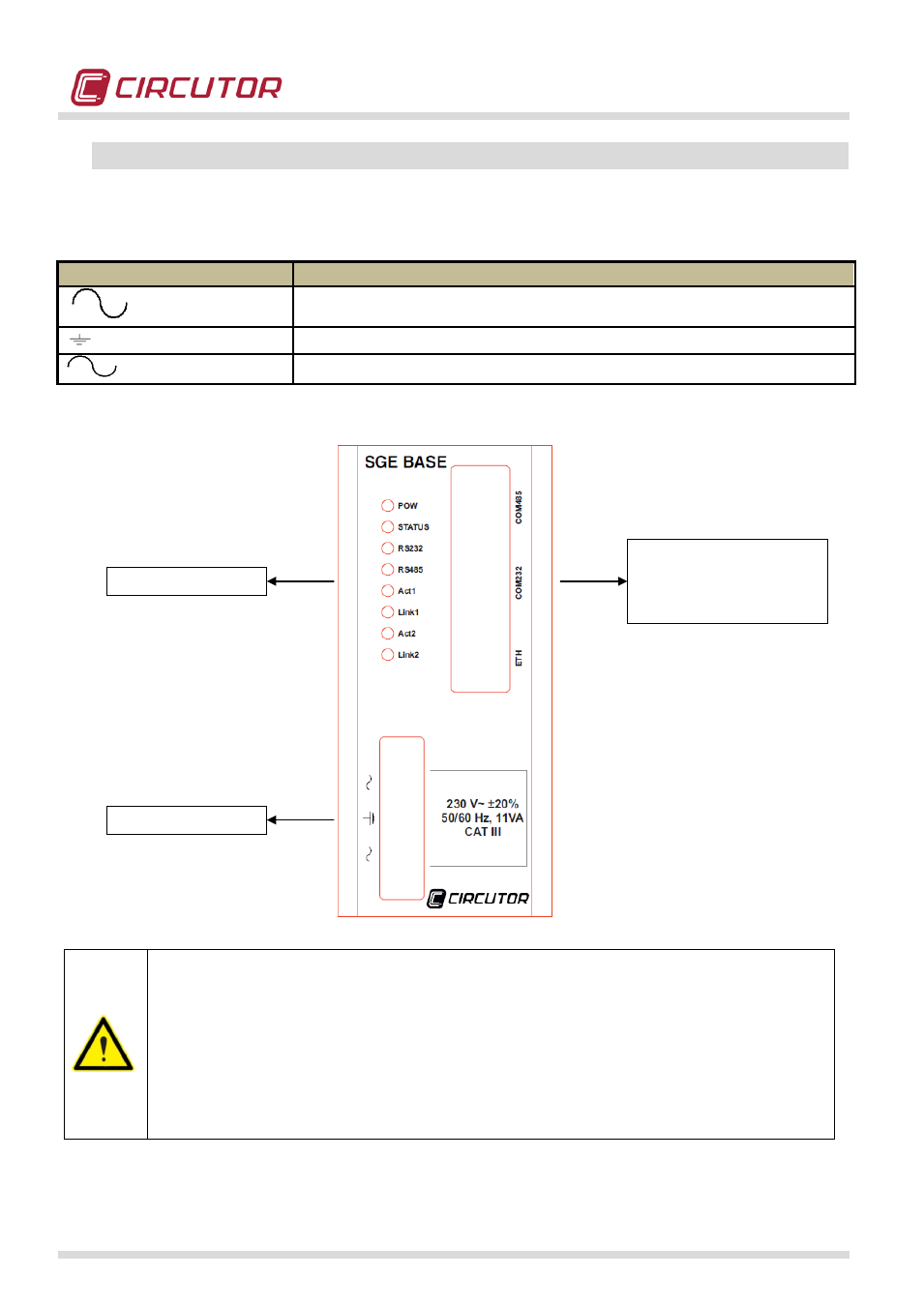

5.5.- DESCRIPTION DES BORNES
5.5.1.- CONNEXION DU MODULE D’ALIMENTATION
L’équipement doit être connecté à un circuit d’alimentation protégé avec des
fusibles type gl selon IEC 269 ou type M, aux valeurs comprise entre 0.5 et 1 A
/ 600 V (UL listed). Il doit être pourvu d’un interrupteur magnétothermique ou
dispositif équivalent, pour pouvoir déconnecter l’équipement du réseau
d’alimentation. Le circuit d’alimentation et de mesure de tension est connecté
avec un câble à section minimale 1 mm 2 . (AWG 17). La ligne de connexion du
secondaire du transformateur de courant doit avoir une section minimale de 2
mm 2 (AWG 14 Cu) et supporter un minimum de 60 ºC.
BORNE DESCRIPTION
Connexion alimentation
Connexion terre
Connexion alimentation
DEL d’indication
Ports de communication
RS-485
RS-232
ETHERNET
Alimentation externe
