VDL (E2.1) 04/2014 page 80/107
Evitez l’accumulation de solvants dans le module à vide qui ainsi devienne un local exposé aux
explosions (zone 0 ou 1 ou 2), car l’étuve de séchage à vide située au-dessus du module n’est
pas construite de façon protégée contre les explosions en ce qui concerne ses alentours.
Refoulement (gaz!)
Condenseur de vapeurs
Entrée de l’eau refroidissant
(embout 6 mm)
Ballon collecteur au
refoulement
Sortie de l’eau refroidissant (embout 6 mm)
Tôle de protection
Poignée de transport
Raccord d’aspiration

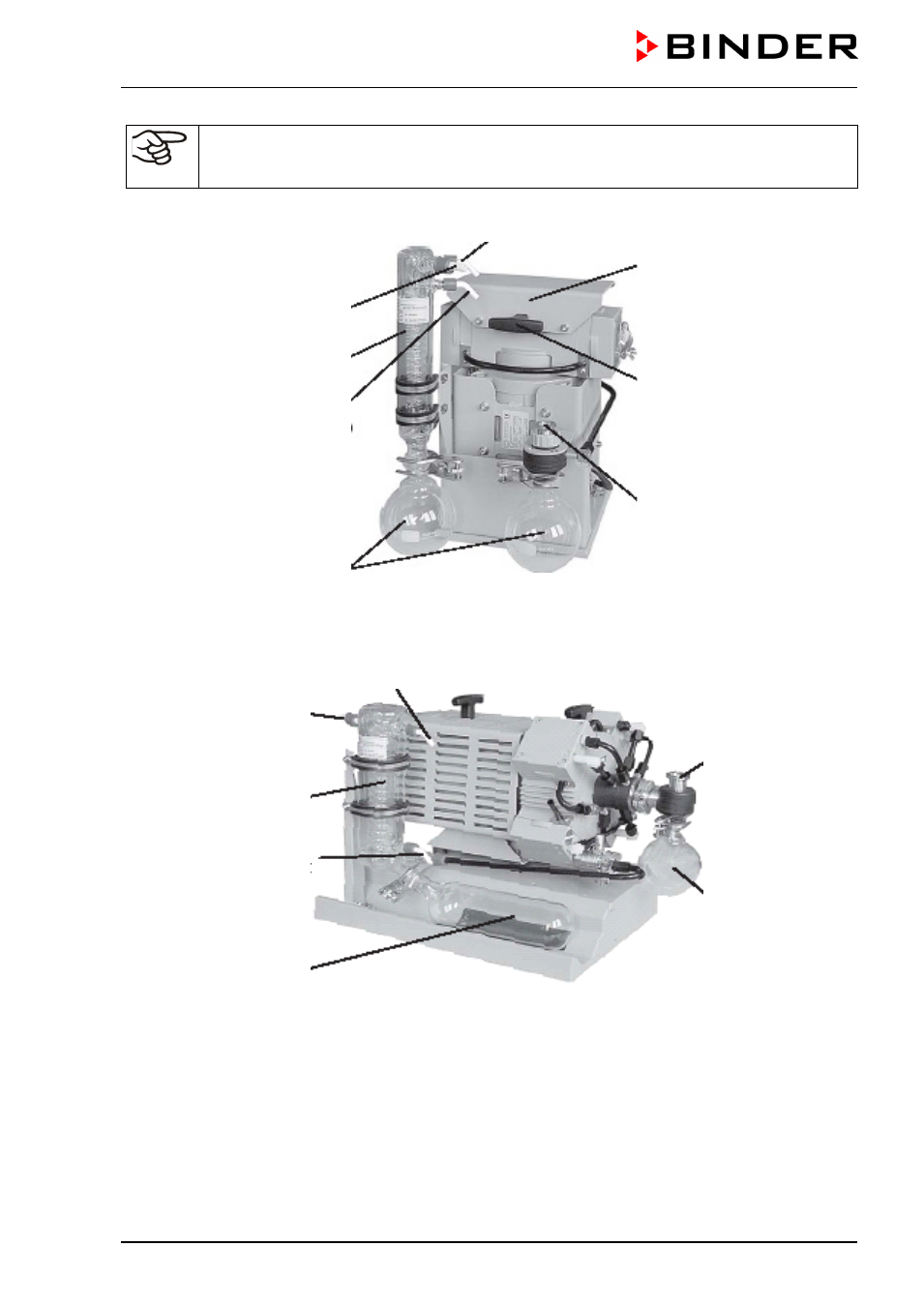

Figure 21: Pompe à vide VP4 (MZ2C EX)
Sortie de l’eau refroidissant (embout 6 mm)
Refoulement (gaz!)
Condenseur de
vapeurs
Entrée de l’eau
refroidissant (embout
6 mm)
Bouteille collectrice au
refoulement
Raccord d’aspiration
Ballon collecteur au
refoulement
Figure 22: Pompe à vide VP5 (MZ4C EX)
