VDL (E2.1) 04/2014 page 55/107
S01 S02 S03 S04
S05
S06
S07
S08 S09
W
t

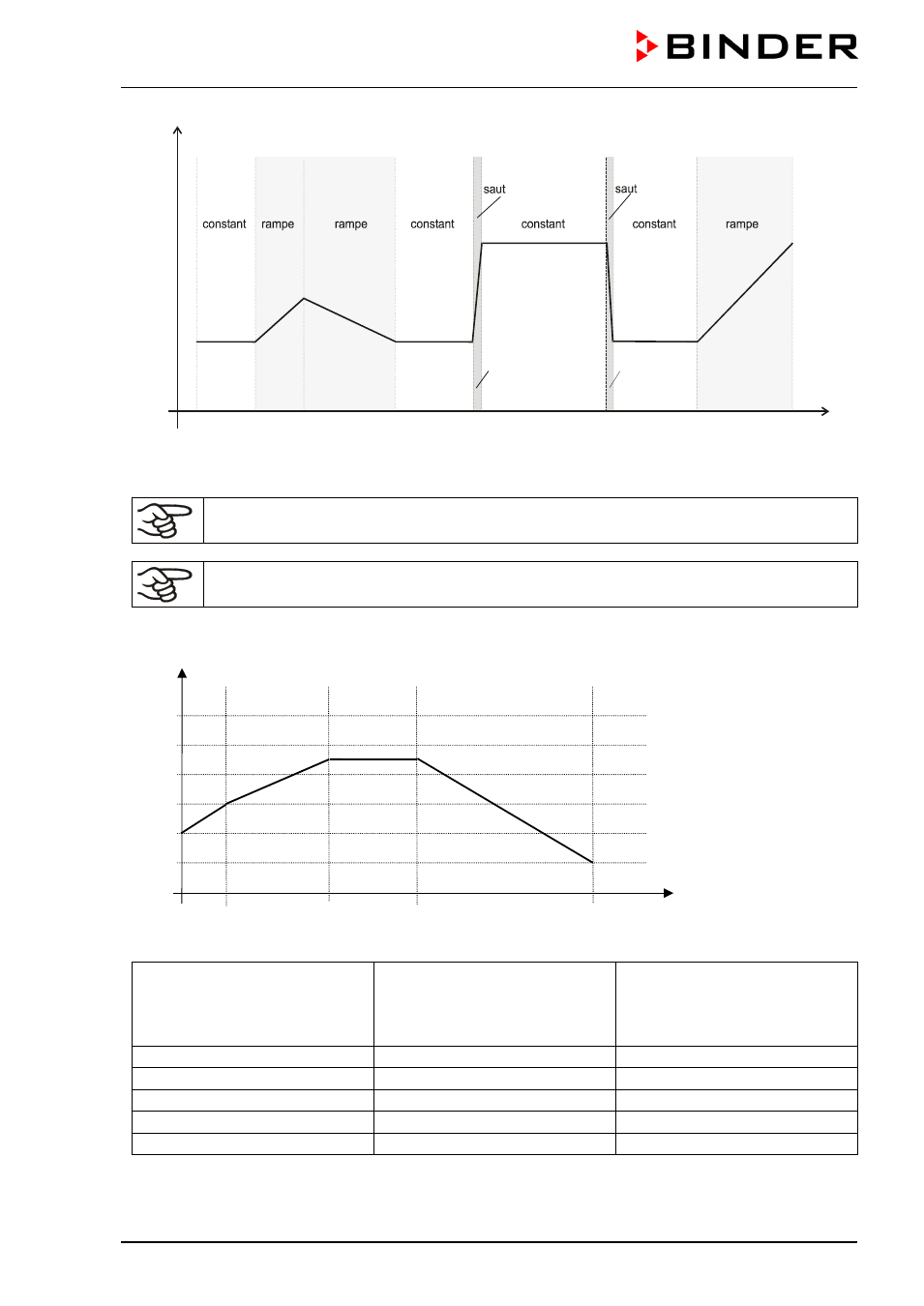

Figure 15: Conceptions de transitions de température
(lors du réglage défaut « rampe » dans le niveau d’utilisateur (chap. 10)
Une vitesse d'échauffement de 1,5 °C/minute doit être considérée comme valeur maximale
réaliste.
Si vous chargez pleinement l’étuve, des divergences par rapport aux temps d’échauffements
indiqués sont possibles.
Entrée d’un programme en tant que rampe de valeur de consigne (exemple) :
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
S05
Tableau correspondant à l’exemple de programme (lors du réglage défaut « rampe »):
Section
SEC
Valeur de consigne de
température
[ °C]
TEMP
Durée de section
[hh.mm]
TIME
S01 40 00:30
S02 60 01:30
S03 90 01:00
S04 90 03:20
S05 20 00:01
Les données d’un tel tableau peuvent maintenant être entrées au régulateur de programme RD3 (chap.
8.2).
