2.4 Connexions à l'arrière de l'appareil
(10) (14) (13) (9)
VDL 23
(10) (11) (12) (14) (13) (9)
VDL 53 / VDL 115

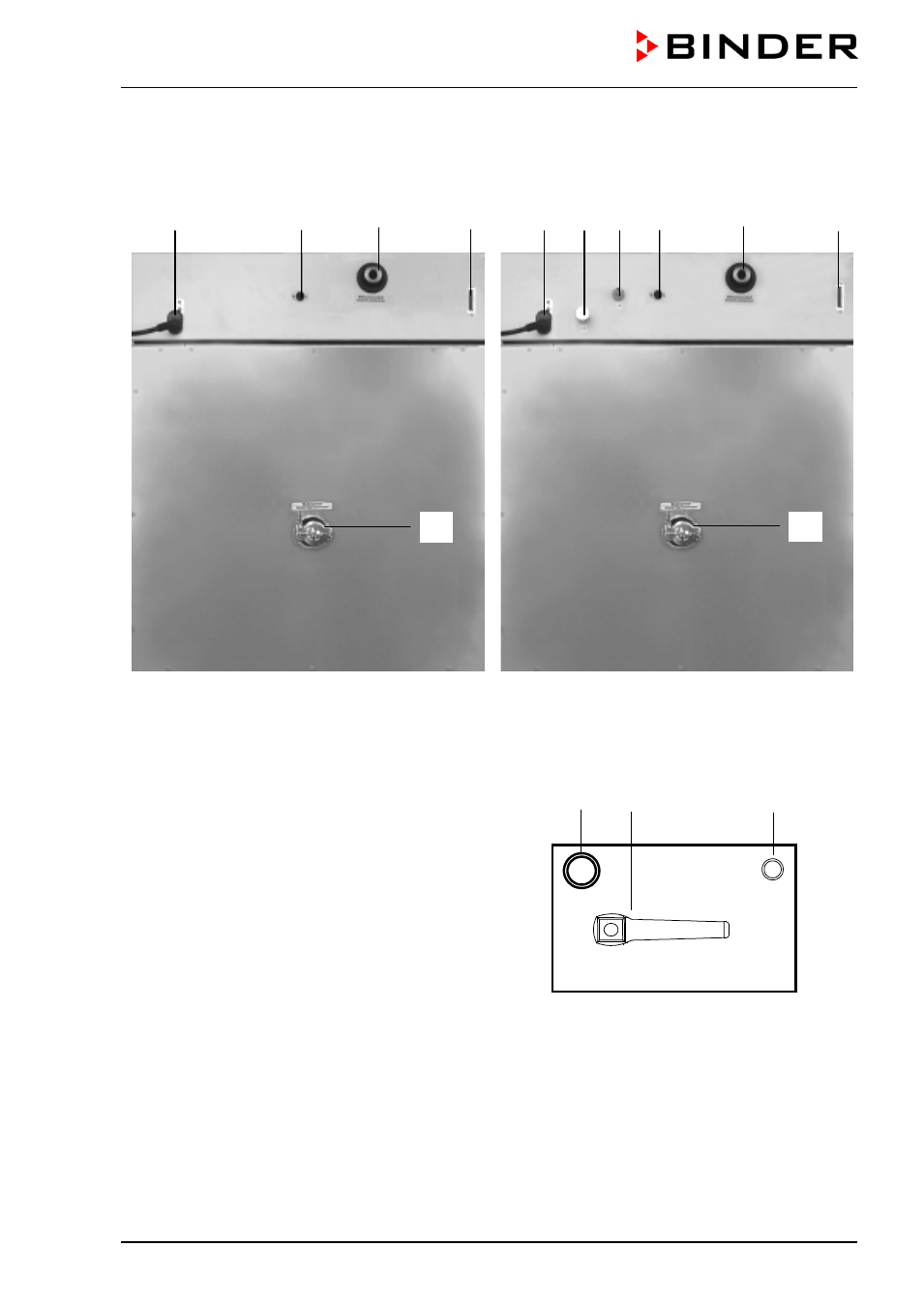

Figure 7: Partie arrière VDL
(8) Vanne d'arrêt à vide
(9)
Interface série RS 422
(10) Prise secteur
(11) Connexion gaz inerte, adaptateur avec embout de
raccordement 8 mm
(12) Connexion d’air frais (tube 8x1mm)
(13) Connexion à vide, petite bride DN16
(14) Prise DIN « Object-Pt100 » (option) pour connexion
sonde Pt 100 (avec l’option affichage de
température de l’échantillon)
(15) Connexion de mesure, petite bride DN16
(11) (8) (12)
VAC.OFF
VAC.ON
GAS
AIR
Figure 8: Connexions côté gauche VDL 23
(15) (15)
