VDL (E2.1) 04/2014 page 38/107
Le gaz inerte doit être connecté au raccordement pour le gaz inerte (olive 8 mm) par un réducteur de
pression qui sera installé par le client. Vissez l’adaptateur livré avec l’olive sur l'embout (11) au dos de
l'appareil. Réglez le limiteur de pression à une pression un peu supérieur à la pression atmosphérique.
Assurez que le réducteur de pression va certainement s’ouvrir. Ne modifiez pas ce réglage pour éviter
des perturbations dans l’appareil ou la sortie de vastes quantités de gaz inerte suite à l’aération de l’étuve.
PRECAUTION
Pression excessive à l’intérieur de la chambre.
Tourbillonnement du matériau de charge.
∅
NE PAS modifier le réglage de la pression atmosphérique.
4.4 Raccordement d’air comprimé / de gaz inerte pour le balayage de la
chambre de distribution électrique
L’air comprimé passe à travers la chambre de distribution électrique et dans la chambre de préchauffage,
qui empêche qu’une atmosphère contenant des solvants puisse éventuellement se concentrer dans la
chambre de distribution électrique. Alternativement, vous pouvez connecter du gaz inerte ou de l’azote par
la connexion d’air comprimé. Utilisez uniquement du gaz sec.
Le compresseur du système d’air comprimé doit être muni d’un séparateur d'huile, ou le système d’air
comprimé doit être construit sans huile, pour éviter la pénétration d’huile de la conduite d'air comprimé
dans l’étuve à vide. Le séparateur de condensé du raccordement d’air comprimé sépare de l’eau et de la
crasse provenant de la conduite d'air comprimé, ainsi conduisant à la classe de pureté de l’air comprimé
« 4 » selon ISO 8573-1. Mais il n’empêche pas la pénétration d’huile de la part du système d’air
comprimé, p.ex. du compresseur d’air comprimé, dans la conduite d'air comprimé. Le séparateur de
condensé est muni d’un purgeur manuel (chap. 16.1).
Connexion : Avant la mise en service, l’unité à air comprimé
existante (embout de raccordement ∅ 8mm) doit être connectée à
une conduite d’air comprimé (réseau d’air comprimé) ou de gaz
inerte, située sur le côté droit de l’appareil. Le réseau doit présenter
une surpression minimum de 1,5 bar. La pression d’alimentation
maximale permise est de 7 bars. Suivant la connexion de
l’alimentation en air comprimé ou gaz inerte, la chambre de
distribution électrique de l’appareil est constamment balayé avec 5
litres par minute. Cette quantité d’air comprimé ou de gaz inerte est
consommé et libéré aux environs de façon permanente et ne dépend
pas de l’état d’opération de l’appareil. Il est donc recommandé que la
connexion d’air comprimé ou de gaz inerte du côté de bâtiment soit
muni d’un robinet d’arrêt auquel l’alimentation en gaz puisse être
arrêté après l’utilisation de l’étuve de séchage.

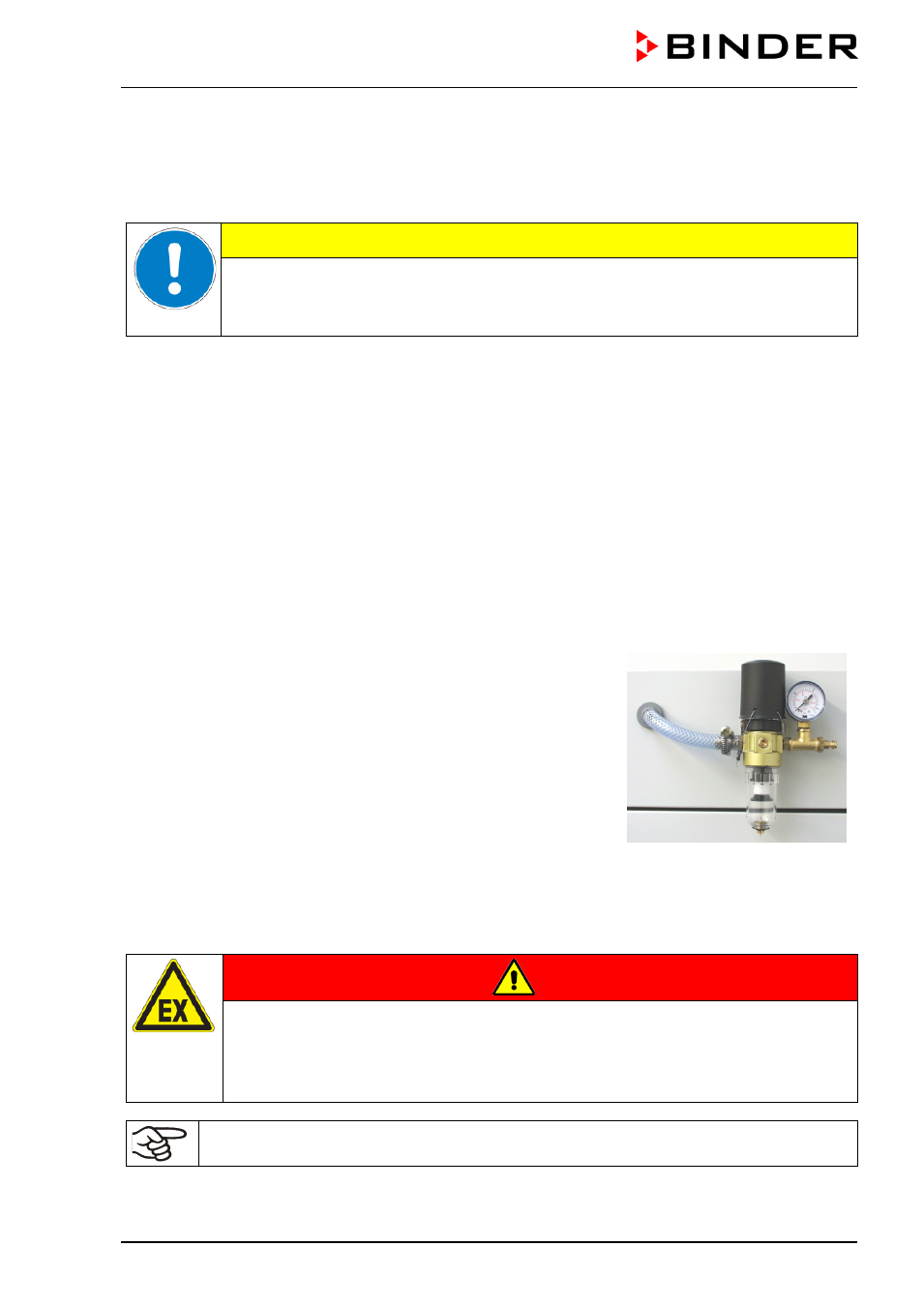

Figure 13: Raccordement d’air
comprimé avec séparateur de
condensé
L’introduction d’air contenant du solvant à l’installation électrique de l’appareil peut entraîner des
explosions.
DANGER
Introduction d’air contenant du solvant à l’installation électrique de l’étuve.
Danger d’explosion.
∅
NE PAS prendre l’air destiné à l’alimentation en air comprimé d’une atmosphère
explosive.
Si l’appareil n’est pas connecté à l’alimentation en air comprimé ou si la surpression prescrite
n’est pas disponible, il est impossible de mettre l’étuve de séchage à vide en service.
