VDL (E2.1) 04/2014 page 26/107

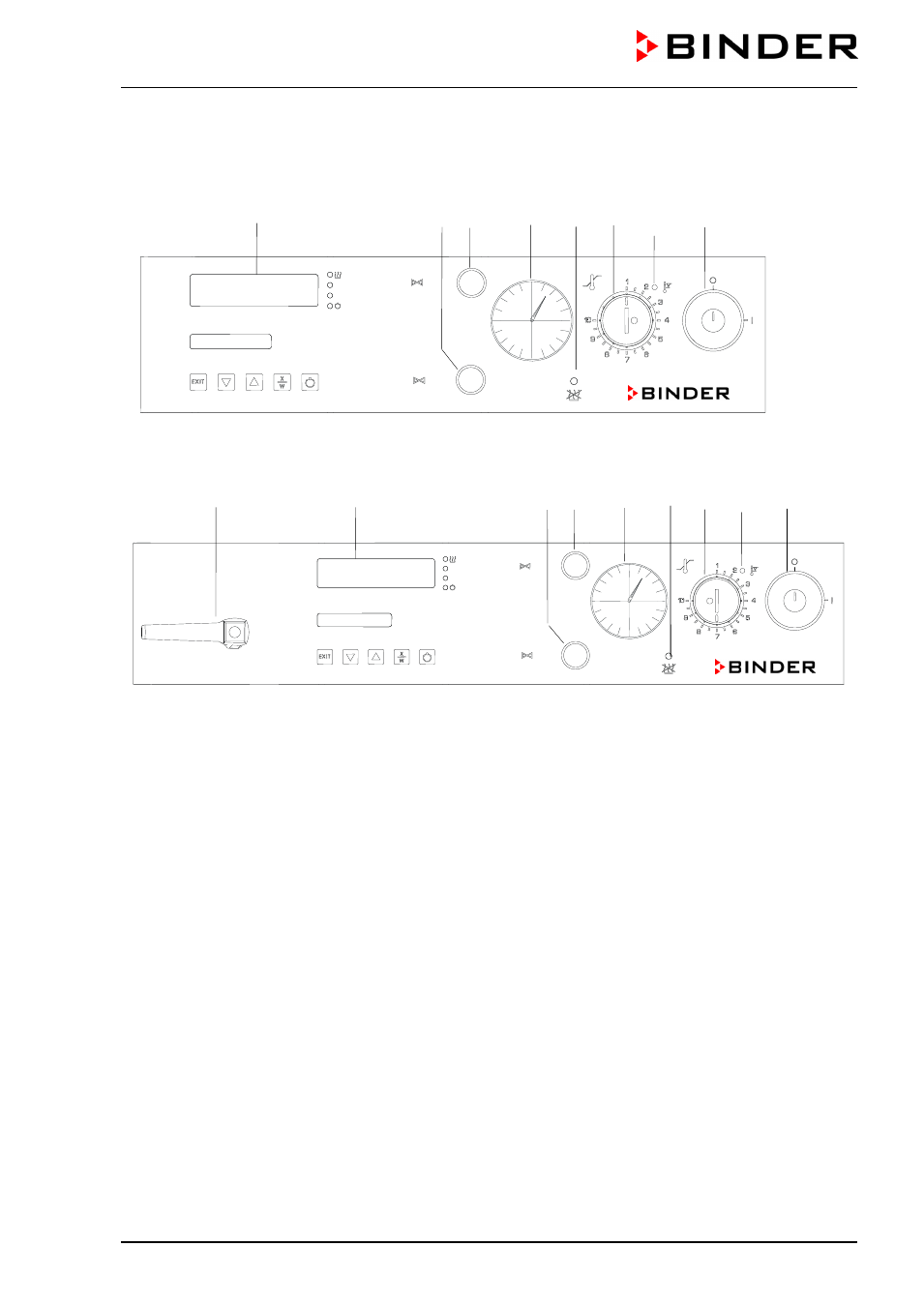

2.3 Panneau d’instrumentation VDL
(7) (6) (5) (3) (4) (2) (2a) (1)
Figure 5: Panneau d’instrumentation VDL 23
(8) (7) (6) (5) (3) (4) (2) (2a) (1)
Figure 6: Panneau d’instrumentation VDL 53/115
(1)
Interrupteur à clé (interrupteur général)
(2) Sécurité de surchauffe classe 2
(2a) Voyant d'alarme rouge pour sécurité de surchauffe
(3)
Manomètre (affichage de pression)
(4) Voyant de contrôle jaune : Pas de libération de chauffage
(5) Valve de dosage fin (air ambiant)
(6) Valve de dosage fin (gaz inerte)
(7) Régulateur programmable RD3
(8) Vanne d'arrêt à vide
AIR
GAS
VAC.OFF
VAC.ON
AIR
GAS
