(7a) DEL Chauffage actif
(7b) sans fonction
(7c) sans fonction
(7d)
DEL allumée: opération de
programme
DEL clignotant: Dépassement des
limites de tolérance en opération de
valeur fixe ou de programme. En
opération de programme :
interruption temporelle du cours du
programme.

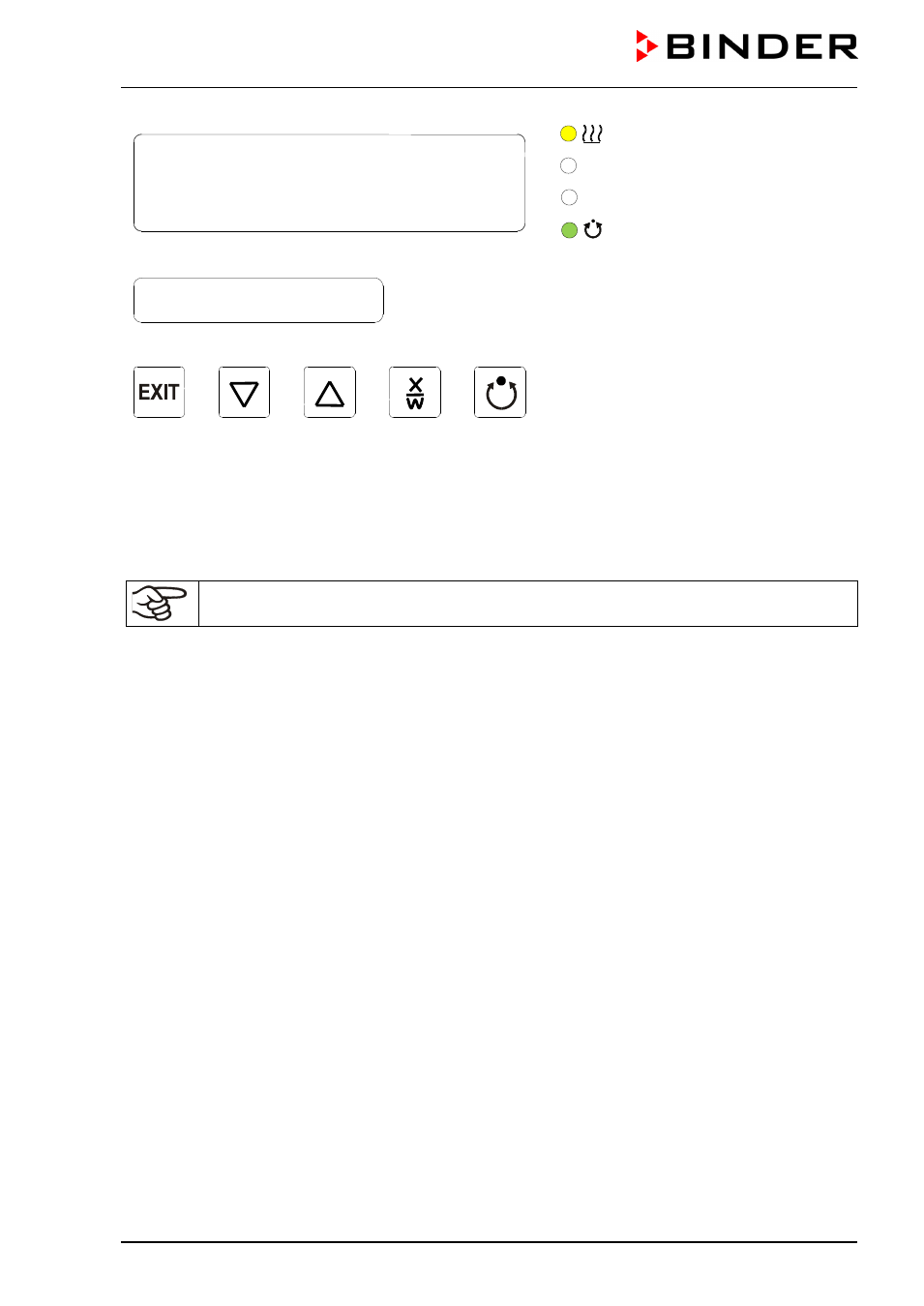

Figure 14: Régulateur de programmes RD3
Le régulateur programmable RD3 sert à programmer des cycles de température.
Vous pouvez entrer soit deux programmes à jusqu’à 10 sections chacun, soit un seul programme à
jusqu’à 20 sections (choix au niveau d’utilisateur, chap. 10).
Lors du changement du mode de 2 programmes à 1 programme ou de l’autre coté, des
programmes existants seront effacés.
La durée maximale d’une section individuelle de programme se fait régler soit à 99 h 59 min ou à 999 h
59 min (réglage au niveau d’utilisateur, chap. 10). Ce réglage est valable pour toutes les sections.
Vous pouvez entrer un programme directement par les touches du régulateur ou de façon graphique à
l’ordinateur en utilisant le logiciel APT-COM™ 3 DataControlSystem (option, chap. 15.6) spécialement
conçu par BINDER.
5.2 Indications générales
Le régulateur de programmes RD3 dispose de plusieurs niveaux de fonction:
Affichage normal / Opération de valeur fixe
•
Affichage de la valeur réelle de température (affichage 1) et de la date et l’heure actuelle (affichage 2).
•
Le mode d’opération est de valeur fixe. La valeur de consigne entrée est ajustée.
Mode d’entrée de valeur de consigne fixe (chap. 6)
•
Entrée de la valeur de consigne de température pour le mode d’opération de valeur fixe
•
Entrée des valeurs de consigne de température SP1 et SP2 pour l’opération du semainier digital
Editeur de programme (chap. 8)
•
On peut entrer soit deux programmes à jusqu’à 10 sections chacun, soit un seul programme à jusqu’à
20 sections (sélection dans le niveau d’utilisateur, chap. 10). Entrée des valeurs de consigne de
température dans toutes les sections de programme (chap. 8.2).
•
Effacer une section de programme (chap. 8.4)
Affichage 1
Affichage 2
