NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
35
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

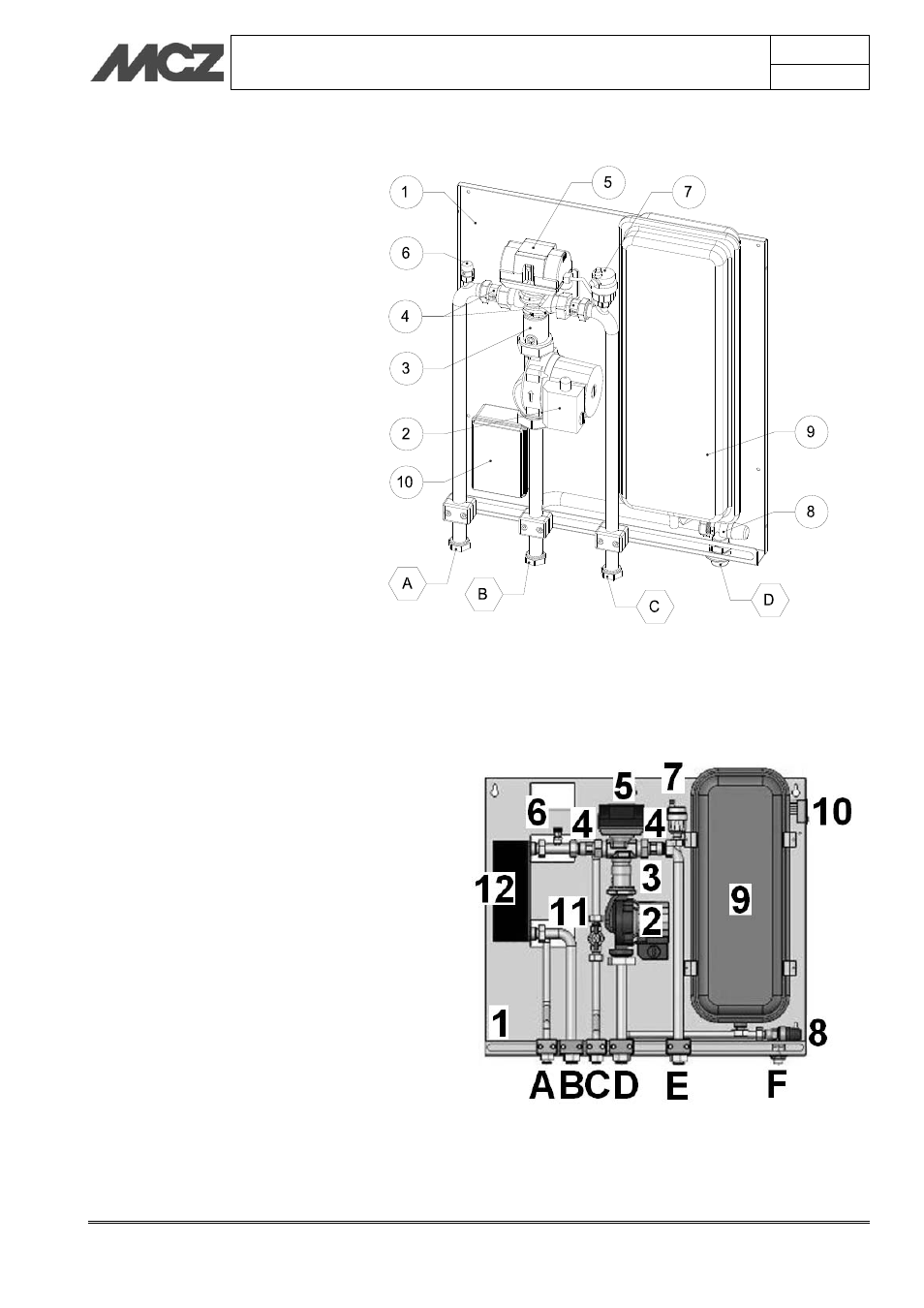

4.9.4. Kit 1 VASE FERMÉ
(code MCZ 4015008025)
1) Support en tôle
2) Circulateur
3) Clapet de non retour 1,5”
4) Clapet de non retour ¾”
5) Vanne 3 voies
6) Vanne d'échappement
7) Échappement automatique
8) Vanne de sécurité
9) Vase d'expansion 6L
10) Boîtier de dérivation électrique
A) Retour foyer fermé ¾”
B) Refoulement foyer fermé ¾”
C) Refoulement installation ¾”
D) Vase d'expansion ¾”
4.9.5. Kit 2 VASE FERMÉ
(code MCZ 4015008026)
1) Support en tôle
2) Circulateur
3) Clapet de non retour 1,5”
4) Clapet de non retour ¾”
5) Vanne 3 voies
6) Vanne d'échappement
7) Échappement automatique
8) Vanne de sécurité
9) Vase d'expansion 6L
10) Boîtier de dérivation électrique
11) Fluxostat
12) Échangeur eau chaude sanitaire (ACS)
A) Refoulement réseau de distribution d'eau ½”
B) Retour foyer fermé ¾”
C) Sortie ACS foyer fermé ½”
D) Refoulement foyer fermé ¾”
E) Refoulement installation ¾”
F) Vase d'expansion ¾”
