NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
32
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
recommandée. Le diamètre du tuyau de raccordement entre l'entonnoir
et le réseau d'évacuation doit être au moins le double du diamètre de la
vanne.

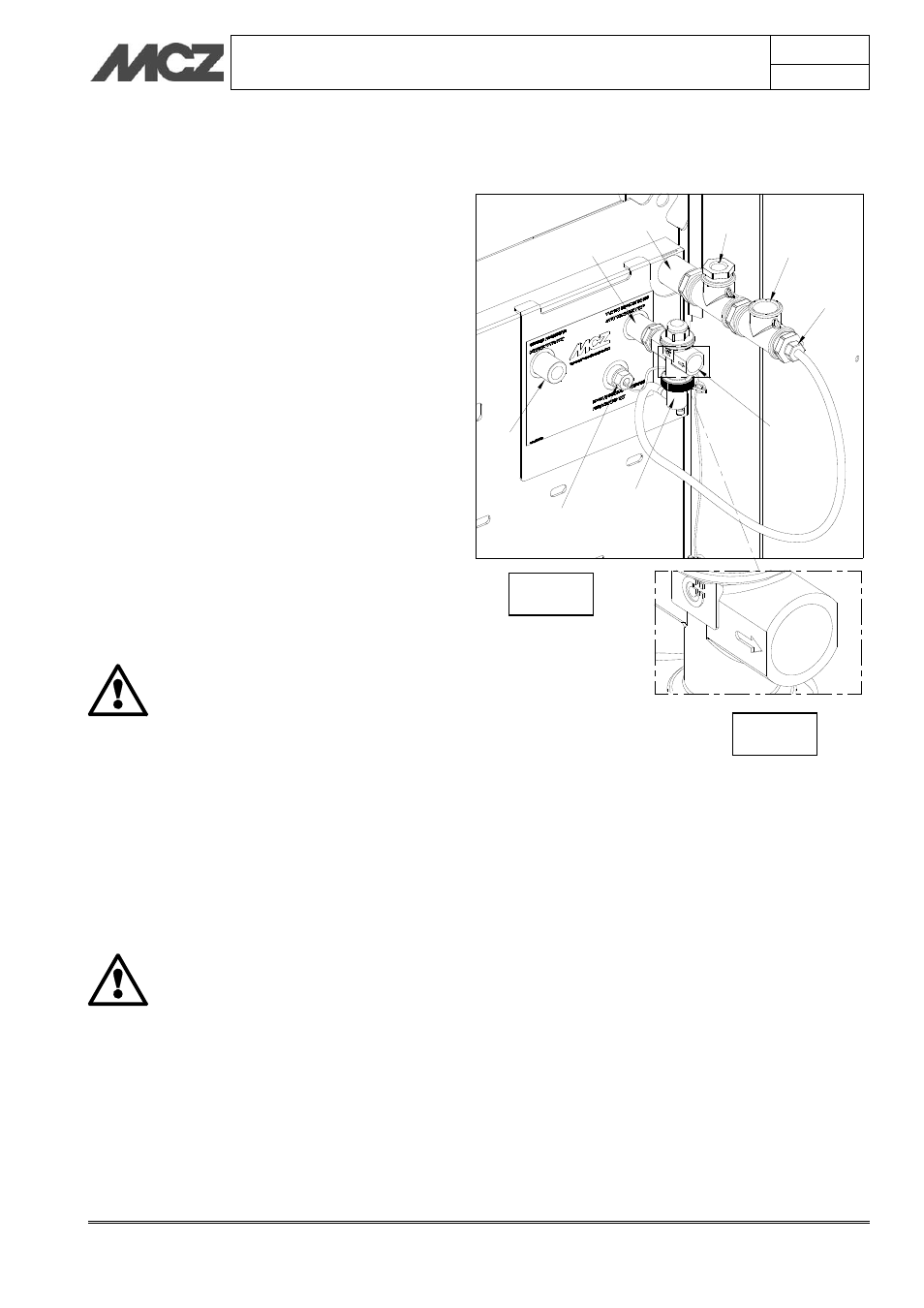

1. Entrée du réseau de distribution de l'eau F 1/2”
2. Raccord de la vanne d'évacuation de sécurité
thermique F1/2”
3. Vanne d'évacuation de sécurité thermique F 3/4"
4. Raccord pour conduit d'évacuation F 3/4”
5. Sortie eau chaudière F 3/4”
6. Niche sonde panneau de commande F 1/2"
7. Refoulement à l'installation F 3/4"
8. Sonde vanne d'évacuation de sécurité thermique M
1/2"
9. Bulbe régulateur de combustion
4.8.4. Maintenance
Dans la partie inférieure de la vanne est situé un bouton de couleur
rouge qui permet d'effectuer les opérations de nettoyage et de contrôle
de la fonctionnalité. Il est nécessaire qu'un technicien contrôle au
moins une fois par an la fonctionnalité de la vanne.
4.8.5. Sécurité
MCZ DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE
DOMMAGES DUS À DE MAUVAIS RACCORDEMENTS
RÉALISÉS PAR UN PERSONNEL NON QUALIFIÉ, À
L'INSTALLATION D'UNE VANNE NON CONFORME AU
MODÈLE CONSEILLÉ ET À L'UTILISATION IMPRORPRE
DU DISPOSITIF.
L’installation des vannes d'évacuation de sécurité thermique doit être
effectuée par un technicien qualifié selon les indications reportées dans
le présent manuel et conformément aux normes en vigueur.
Si les vannes ne sont pas installées, mises en service et maintenues
correctement selon les instructions contenues dans ce manuel, elles
risquent de ne pas fonctionner correctement et de mettre l'usager en
ATTENTION : monter la vanne d'évacuation de
sécurité thermique en respectant le sens de la
flèche, comme sur figure ci-contre.
1
2
3
4
5 6
7
8
9
Fig.d
Fig.e
