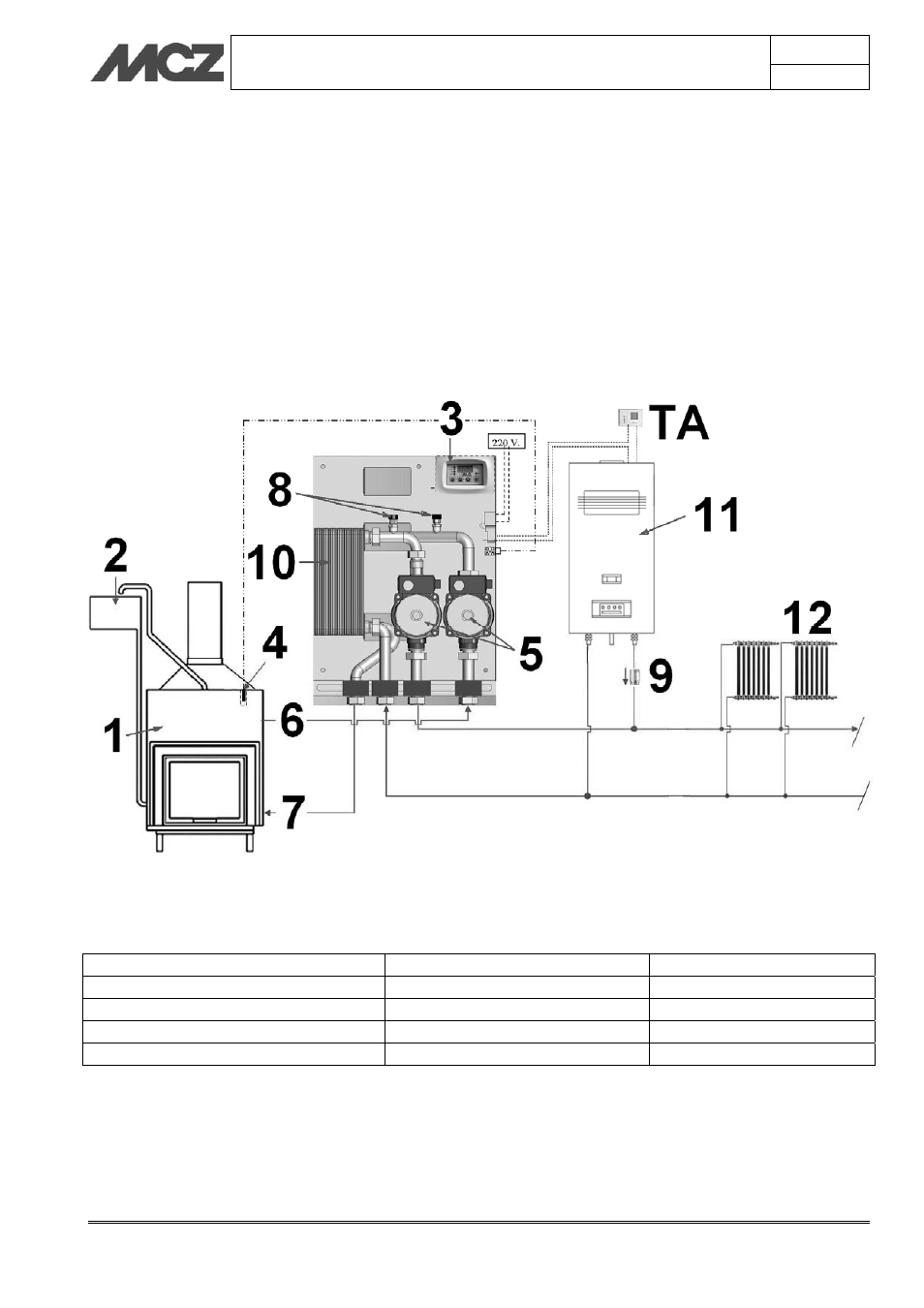

4.7.2. Schéma 2 VASE OUVERT (KIT 2 VASE OUVERT)
DESCRIPTION : Foyer fermé associé à une chaudière à gaz sans production d'eau chaude sanitaire (ACS). Il
est composé d'un circuit primaire (source de chaleur à vase ouvert) et d'un circuit secondaire (source de chaleur
à vase fermé). Il permet d'installer le vase d'expansion juste au-dessus de la cheminée, à environ 30 cm. Grâce à
la centrale, la chaudière à gaz s'éteint quand le foyer fermé atteint la température de régime.
ACTIONS :
- chauffage avec foyer fermé ;
- chauffage avec chaudière ;
1-Foyer fermé
5-Circulateur
9-Clapet de non retour
2-Vase d'expansion ouvert avec flotteur
6-Circuit de refoulement
10-Échangeur de séparation
3-Panneau de commande
7-Circuit de retour
11-Chaudière
4-Sonde de détection de température
8-Purgeur d'air automatique
12-Radiateur
TA- Thermostat ambiant
