NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
34
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

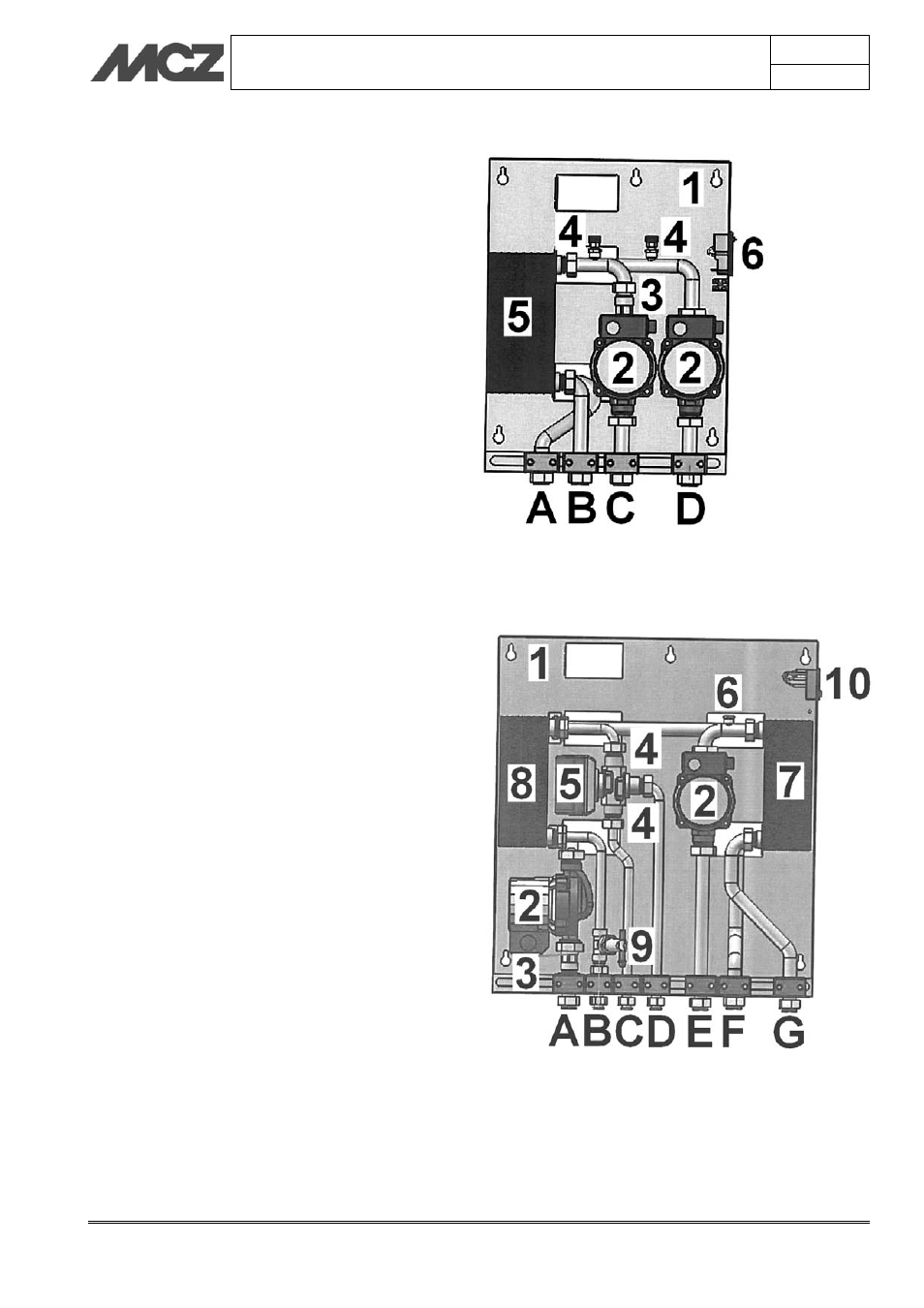

4.9.2. Kit 2 VASE OUVERT
(code MCZ 4015008023)
1) Support en tôle
2) Circulateur
3) Clapet de non retour 1,5”
4) Vanne d'échappement
5) Échangeur de séparation
6) Boîtier de dérivation électrique
A) Retour installation ¾”
B) Refoulement installation ¾”
C) Retour foyer fermé ¾”
D) Refoulement foyer fermé ¾”
4.9.3. Kit 3 VASE OUVERT
(code MCZ 4015008024)
1) Support en tôle
2) Circulateur
3) Clapet de non retour 1,5”
4) Clapet de non retour ¾”
5) Vanne 3 voies
6) Vanne d'échappement
7) Échangeur de séparation
8) Échangeur eau chaude sanitaire (ACS)
9) Fluxostat
10) Boîtier de dérivation électrique
A) Retour installation ¾”
B) Refoulement installation ¾”
C) Retour foyer fermé ¾”
D) Refoulement foyer fermé ¾”
E) Sortie ACS foyer fermé ½”
F) Refoulement AFS chaudière ½”
G) Refoulement réseau de distribution de l'eau ½”
