NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
20
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

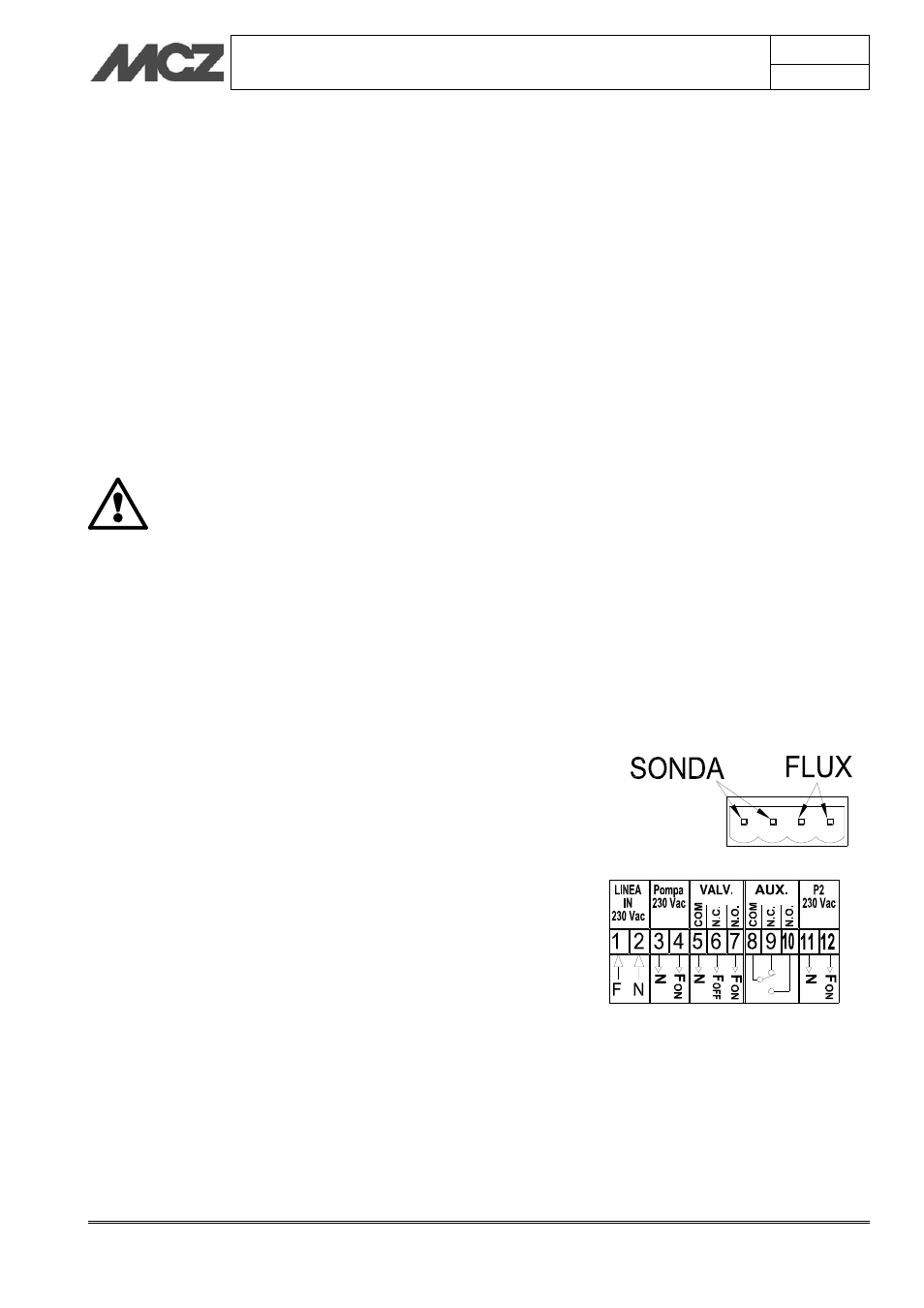

4.5.2. Branchement électrique de la centrale MCZ
Le thermorégulateur est composé de :
 Centrale à encastrer
 Boîtier fruit.
 Sonde thermique et niche (fournis)
Afin d'obtenir un bon fonctionnement et d'éviter tout dommage aux
parties électriques/électroniques :
 Installer le dispositif dans un lieu sec et loin de sources de
chaleur directes.
 Positionner la , moyennant le collecteur prévu à cet effet
(option), de manière à relever correctement la température de
la chaudière, en évitant le contact direct ou indirect avec la
flamme.
 Installer le boîtier-logement sans le corps de la centrale.
L’installation et les branchements électriques doivent
être effectués par un personnel électricien qualifié et
adéquatement équipé.
Le branchement au réseau d'alimentation doit être
effectué uniquement après avoir branché les fils sur
le bornier.
LIGNE
Raccorder aux borniers [1] et [2] la ligne électrique à 230 Vac 10% -
~50 Hz pour donner tension à la centrale. Fusible de protection T3,15 A
ENTRÉES (I)
Sonde : Raccordement à la sonde du foyer fermé qui sert à relever la
température dans l'installation.
Plage de température 0 – 100 °C
Flux : Validation ON/OFF pour raccorder un fluxostat ou un
thermostat d'un chauffe-eau pour l'eau sanitaire
SORTIES (U)
Pompe : Raccordement de la pompe de circulation de l'eau dans
l'installation de chauffage. Borniers [3] et [4]
Vanne : Raccordement d'une éventuelle électrovanne à 2/3 fils avec la
fonction de vanne sanitaire. Borniers [5] [6] et [7]
Aux : Raccordement auxiliaire pour éventuellement relier une
chaudière à gaz et en commander l'extinction. Borniers [8] [9] et
[10]
P2 : Raccordement de la pompe de circulation de l'eau sanitaire.
Bornes [11] et [12]
