danger. S'assurer que tous les raccords soient étanches. Lors de la
réalisation des connexions hydrauliques, faire attention à ne pas trop
solliciter mécaniquement le filetage du corps de la vanne. Au fil du
temps peuvent se produire des ruptures comportant des pertes
hydrauliques qui pourraient endommager les choses ou les personnes.
Des températures de l'eau supérieures à 50°C peuvent provoquer de
graves brûlures. Durant l'installation, la mise en service et la
maintenance des vannes d'évacuation de sécurité thermique, adopter
les précautions nécessaires afin que ces températures ne soient pas un
danger pour les personnes.
4.9. KIT D’INSTALLATION
Les Kits en question ont été réalisés afin de faciliter la tâche des
installateurs lors du montage des foyers fermés, ils comprennent en
effet tous les composants nécessaires pour une correcte installation du
produit.
Les appareils compris dans les kits doivent être
protégés contre le rayonnement thermique du
monobloc, moyennant l'utilisation de matelas
isolants.
Les Kits doivent être installés en position verticale
comme sur les images reportées ci-dessous, de
manière à ce que Ies vannes d'échappement de l'air
puissent fonctionner correctement.

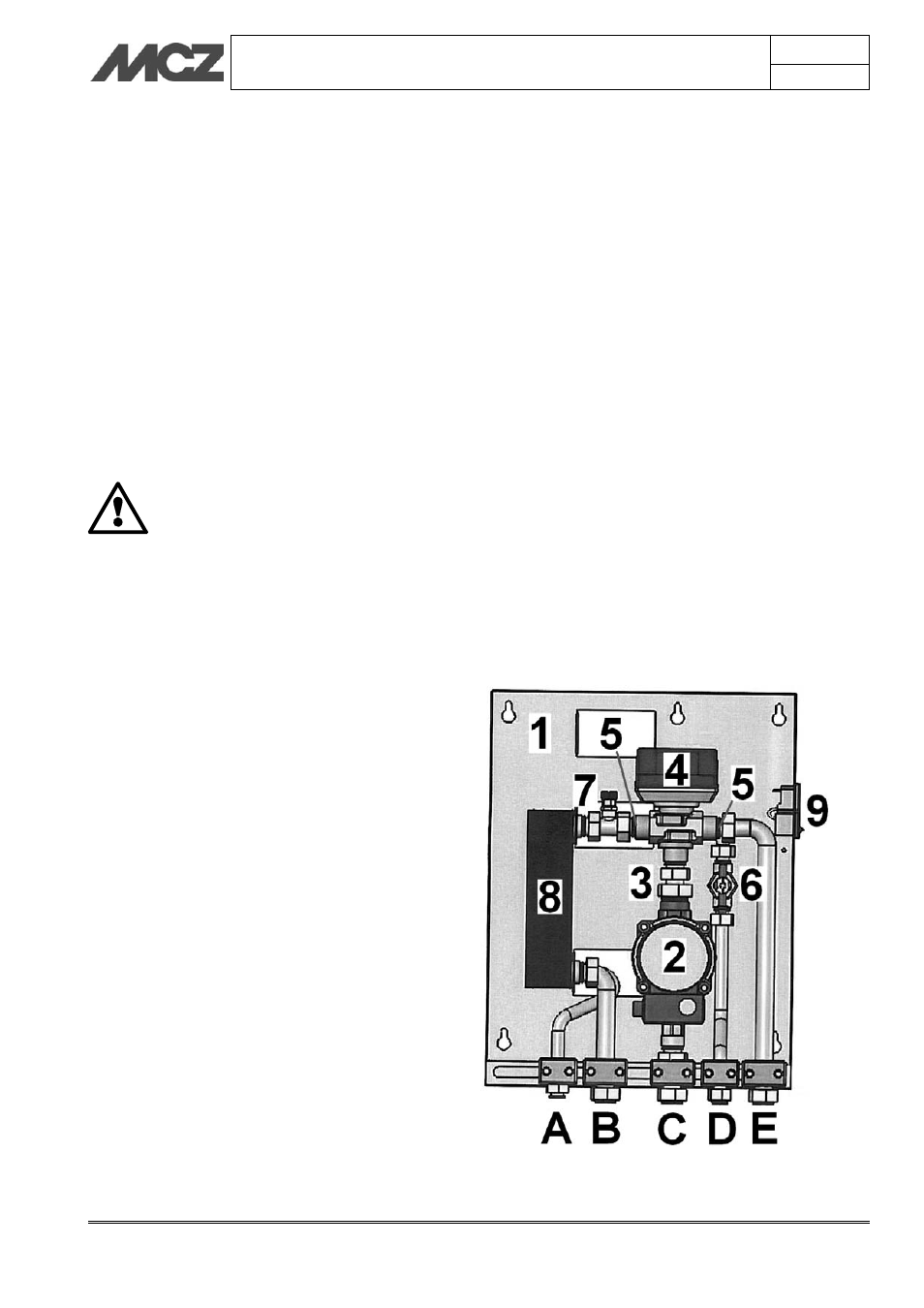

4.9.1. Kit 1 VASE OUVERT
(Code MCZ 4015008022C)
1) Support en tôle
2) Circulateur
3) Clapet de non retour 1,5”
4) Vanne 3 voies
5) Clapet de non retour ¾”
6) Fluxostat
7) Vanne d'échappement
8) Échangeur eau chaude sanitaire (ACS)
9) Boîtier de dérivation électrique
A) Refoulement réseau de distribution d'eau ½”
B) Retour foyer fermé ¾”
C) Sortie ACS foyer fermé ½”
D) Refoulement foyer fermé ¾”
E) Refoulement installation ¾”
