NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
28
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

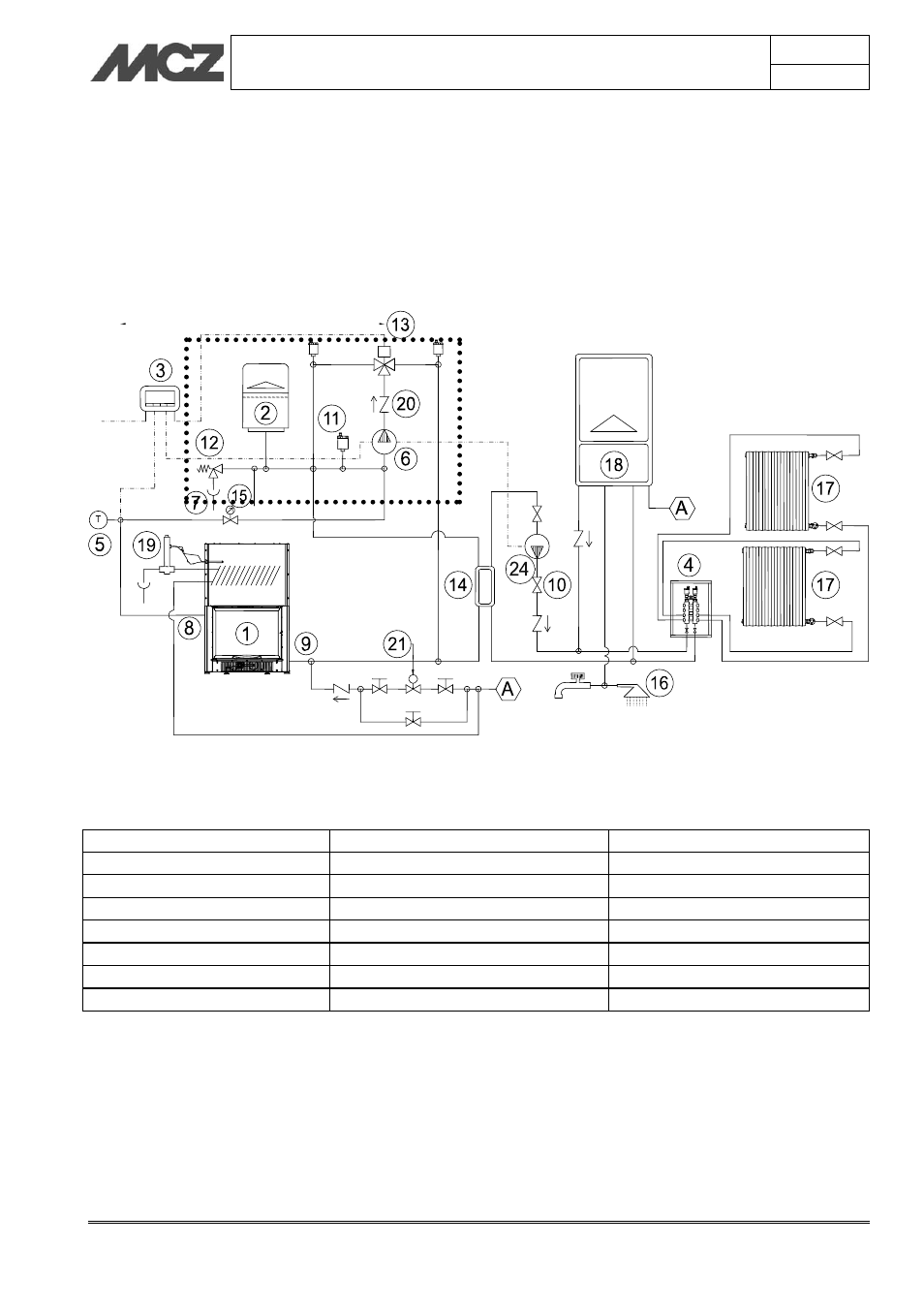

4.7.4. Schéma 1 VASE FERMÉ (KIT 1 VASE FERMÉ)
DESCRIPTION : Foyer fermé sans production d'eau sanitaire.
ACTIONS :
- chauffage avec chaudière ;
- chauffage avec foyer fermé ;
- eau chaude sanitaire avec chaudière et chauffage avec cheminée.
1-Foyer fermé Hydrotherm
9-Circuit de retour Ø 1” min.
17-Radiateur
2-Vase d'expansion
10-Vanne 18-Chaudière
3-Panneau de commande
11-Vanne d'échappement automatique
19-Vanne d'évacuation thermique
4-Collecteur
12-Vanne de sécurité
20-Clapet de non retour
5-Sonde température
13-Vanne 3 voies
21-Groupe de remplissage
6-Circulateur
14-Échangeur de séparation *
24—Circulateur installation radiateurs *
7-Vidage trop-plein
15-Manomètre
8-Circuit de refoulement Ø 1” min.
16-Eau sanitaire
A- Réseau de distribution d'eau
* Non prévus dans le kit. À prévoir à part.
