NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 2
page
12
Notions théoriques pour une installation Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
 il doit être correctement dimensionné pour satisfaire les
exigences de tirage/évacuation des fumées nécessaires pour le
fonctionnement normal du produit (EN13384-1).
 Avoir une section intérieure de préférence circulaire.
 S'il est préexistant et qu'il a déjà été utilisé pour d'autres appareils
de chauffage, le ramoner.
Le conduit de fumée a une importance capitale pour
le bon fonctionnement et la sécurité de votre foyer
fermé.

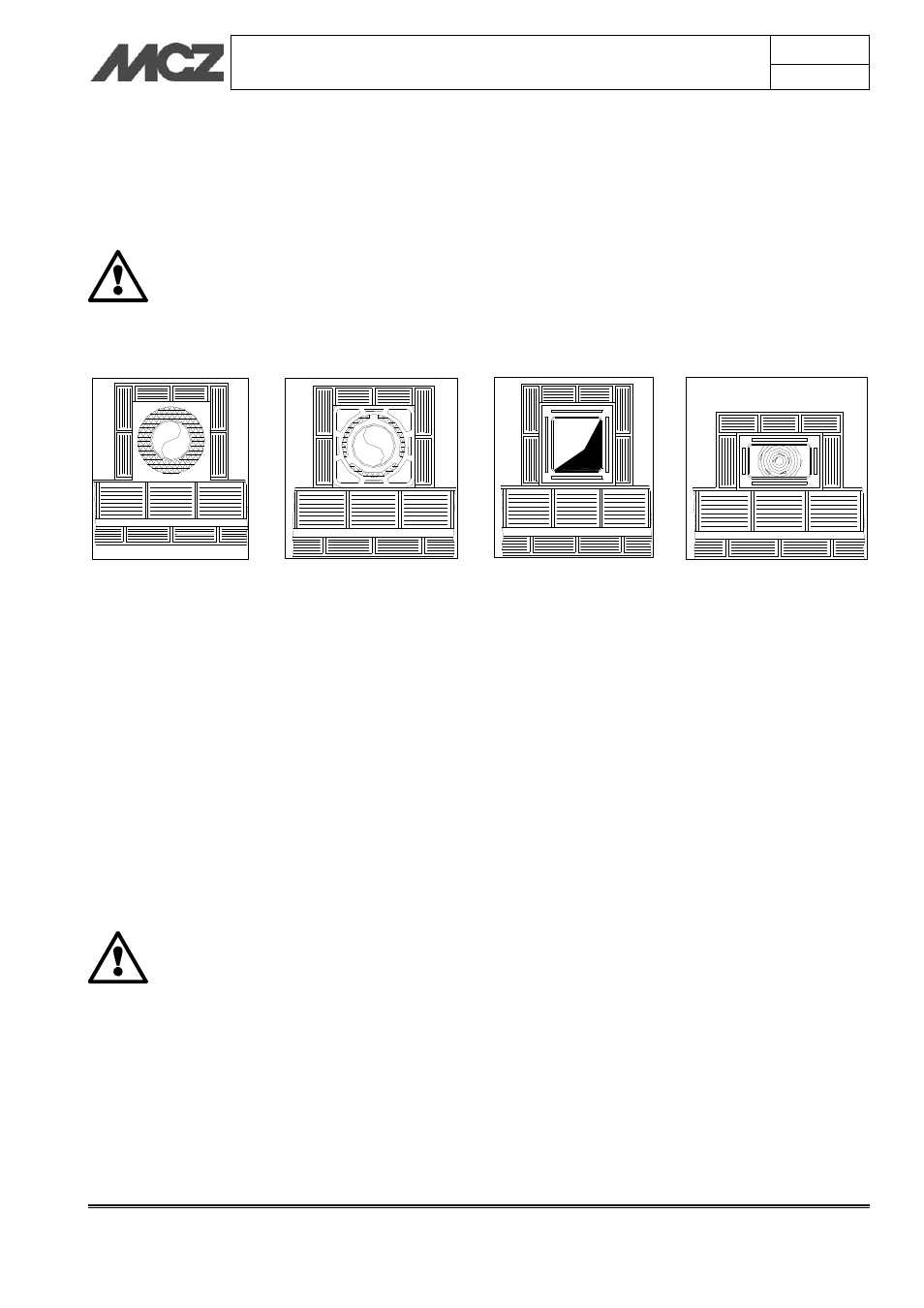

2.5.1. Exemples de conduit de fumée
Pour les conduits de fumée à section carrée ou rectangulaire les côtés
intérieurs doivent être arrondis avec un rayon non inférieur à 20 mm.
Pour la section rectangulaire le rapport entre dimensions intérieures
doit être de ≤1,5.
Les sections/longueurs du conduit de fumée indiquées dans le tableau
des données techniques sont des indications pour une installation
correcte. Les éventuelles configuration alternatives doivent être
correctement dimensionnées selon la norme EN13384-1.
Il est conseillé d'équiper le conduit de fumée d'une chambre de dépôt
des matériaux solides avec porte hermétique, à installer juste au-
dessous du canal de fumée de manière à pouvoir facilement y accéder.
IMPORTANT !
Au cas où vous auriez des doutes en ce qui concerne
les prestations de votre conduit de fumée et où les
dimensions de celui-ci seraient différentes de celles
recommandées, il est vivement conseillé de faire
effectuer par un technicien agréé MCZ, une
inspection des lieux et une mesure instrumentale des
prestations du conduit de fumée (mesure avec
micromanomètre)
MCZ s.p.a. décline toute responsabilité en cas de
mauvais fonctionnement du foyer fermé imputable à
un conduit de fumée mal dimensionné et ne
répondant pas aux exigences requises dans le
tableau technique.
Conduit de fumée en acier
inox 316 avec double
chambre isolée et fibre de
céramique ou équivalent
résistant à 400°C.
PARFAITE
Conduit de fumée en matériau
réfractaire avec double
chambre isolée et chemise
extérieure en béton allégé avec
un matériau alvéolaire de type
argile.
BONNE
Conduit de fumée
traditionnel en argile à
section carrée avec des
parties vides isolantes.
BONNE
Eviter les conduits de fumée avec
une section intérieure
rectangulaire dont la longueur
est le double de la largeur
comme, par exemple, 20x40 ou
15x30.
