NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
31
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

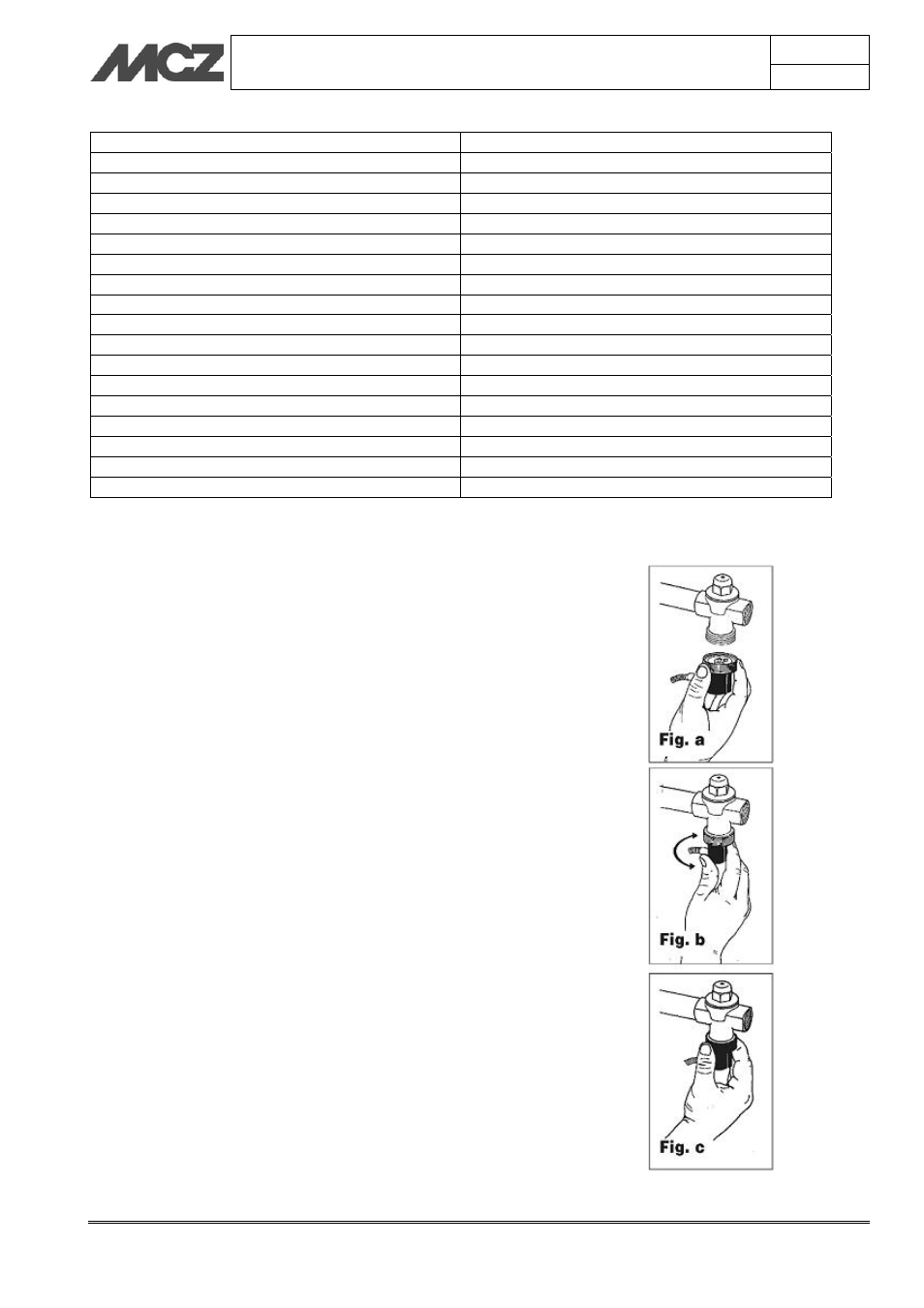

Materials: - body Brass EN 12165 CW617N
- control spindle Brass EN 12164 CW614N
- obturator seal EPDM
- seals EPDM
- spring Stainless steel
- protection cover POM
Max. working pressure 10 bar
Set temperature 95°C
Temperature range 5÷110°C
Discharge flowrate at 110°C and ∆p 1 bar 3000 l/h
Ambient temperature range 0÷80°C
Action type (EN 14597) 2 KP
Max temperature of the sensor 130°C
Medium water
PED category
IV
Connections 3/4” F x 3/4” F
Probe connection 1/2” M
Capillary lenght 1300 mm
4.8.3. Installation
Avant d'installer la vanne d'évacuation de sécurité thermique, s'assurer
que l'installation ne présente aucune impureté pouvant se déposer sur
le trou d'évacuation. Il est conseillé d'installer un filtre pouvant être
inspecté sur l'arrivée de l'eau froide et d'en contrôler régulièrement
l'état de nettoyage. Une fois atteinte la température de 95°C la vanne
commence à évacuer la quantité d'eau nécessaire pour maintenir la
température de la chaudière dans les limites de sécurité.
Vérifier que la capacité d'évacuation de la vanne soit compatible avec
les valeurs limites indiquées par le fabricant de la chaudière et de
l'installation. Pour des raisons de sécurité, d'éventuelles vannes d'arrêt
positionnées en amont de la vanne doivent être en position ouverte. Il
est conseillé d'installer un réducteur de pression à l'entrée de
l'eau du réseau hydrique. Le réducteur doit être réglé sur au moins
2 bar et doit être monté sur le tuyau prévu avant chaque organe d'arrêt
à une distance non supérieure à 0,5 m. Après avoir monté la vanne sur
le tuyau, en respectant le sens du flux indiqué sur le corps de la vanne
(fig.e), installer dans son logement la partie raccordée au capteur (voir
position 8 de la fig. d). Visser la bague moleté en évitant de serrer (Fig.
a). Orienter la sortie de la gaine qui raccorde la sonde en faisant
tourner le capuchon noir (Fig. b). Serrer à fond la bague moletée (Fig.
c).
Le diamètre du tuyau d'évacuation doit correspondre au diamètre de
sortie de la vanne ; la longueur maximale ne doit pas dépasser 2 m, il
est interdit d'installer plus de deux coudes. Si ces valeurs maximales (2
coudes, 2 m de tuyau), il faut choisir un diamètre supérieur pour le
tuyau d'évacuation. Ne pas oublier que plus de trois coudes et4 m de
tuyau ne sont pas admis. Le tuyau d'évacuation ne doit pas présenter
de tronçons en montée. Le tuyau d'évacuation de la vanne de sécurité
doit être réalisé de manière à ne pas empêcher un fonctionnement
régulier des vannes et à ne pas blesser les personnes ou endommager
les choses Conformément aux dispositions en vigueur, l'évacuation de
la vanne de sécurité doit être visible et convoyée dans un tuyau de
récupération prévu à cet effet. L'installation d'un entonnoir avec prises
d'air anti-reflux sur le tuyau d'évacuation de la vanne est
