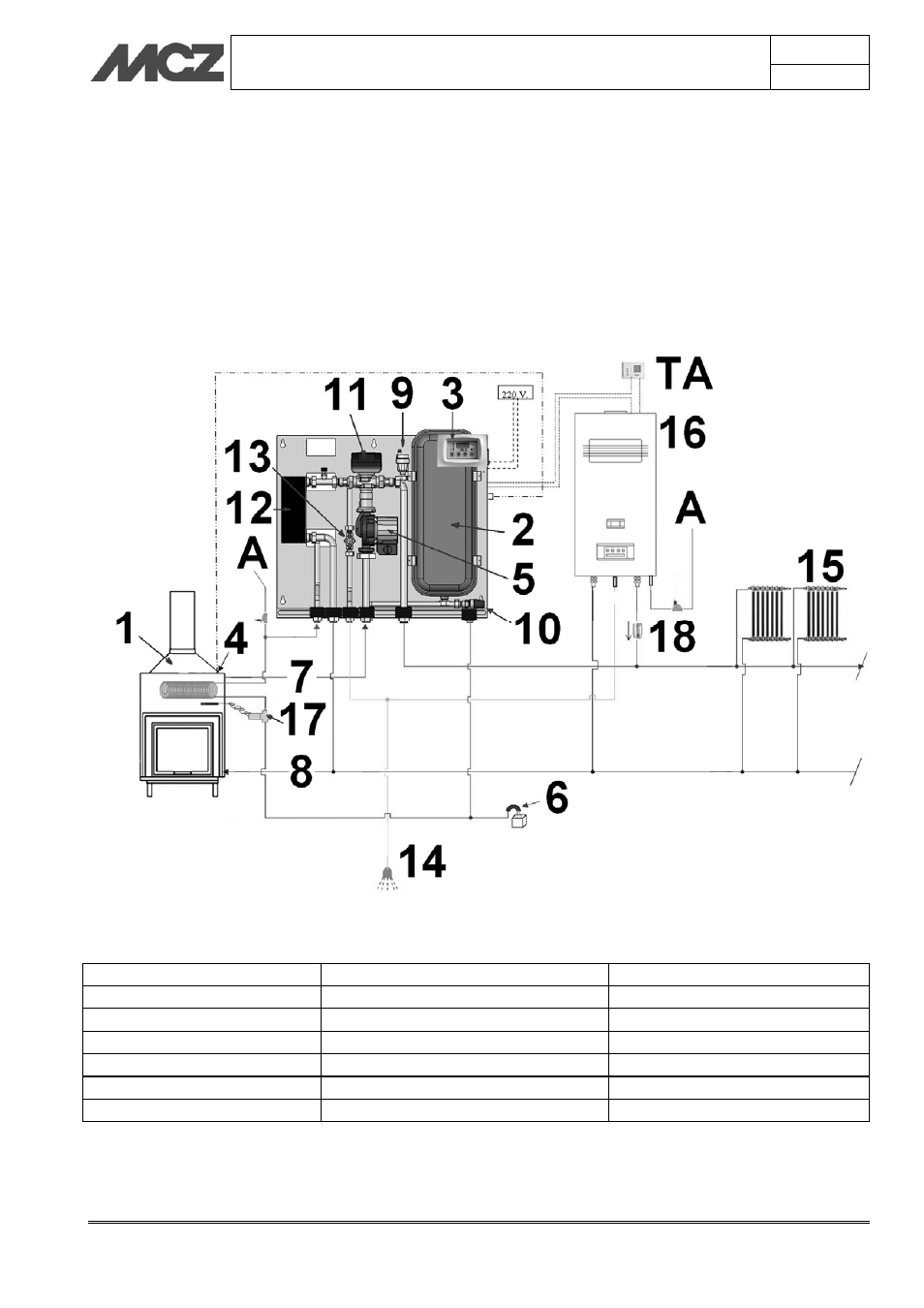

4.7.5. Schéma 2 VASE FERMÉ
DESCRIPTION : Foyer fermé avec production d'eau chaude sanitaire (ACS).
ACTIONS :
- chauffage avec chaudière ;
- chauffage avec foyer fermé ;
- eau chaude sanitaire avec chaudière et chauffage avec foyer fermé.
- eau chaude sanitaire avec foyer fermé et chauffage avec chaudière.
1-Foyer fermé Hydrotherm
8- Circuit de retour
15- Radiateur
2-Vase d'expansion
9-Vanne d'échappement automatique
16- Chaudière
3-Panneau de commande
10-Vanne de sécurité
17-Vanne d'évacuation thermique
4-Collecteur
11- Vanne 3 voies
18-Clapet de non retour
5-Sonde température
12- Échangeur eau chaude sanitaire (ACS)
A- Réseau de distribution d'eau
6- Vidage trop-plein
13- Fluxostat
TA- Thermostat ambiant
7-Circuit de refoulement
14- Eau sanitaire
