HEIDENHAIN TNC 620 307
1
1
.2 La f
onction PLANE : inclinaison du plan d'usinag
e (Logiciel Option 1)
Exemple d'une machine équipée d'un plateau circulaire C et d'une
table pivotante A. Fonction programmée : PLANE SPATIAL SPA+0
SPB+45 SPC+0

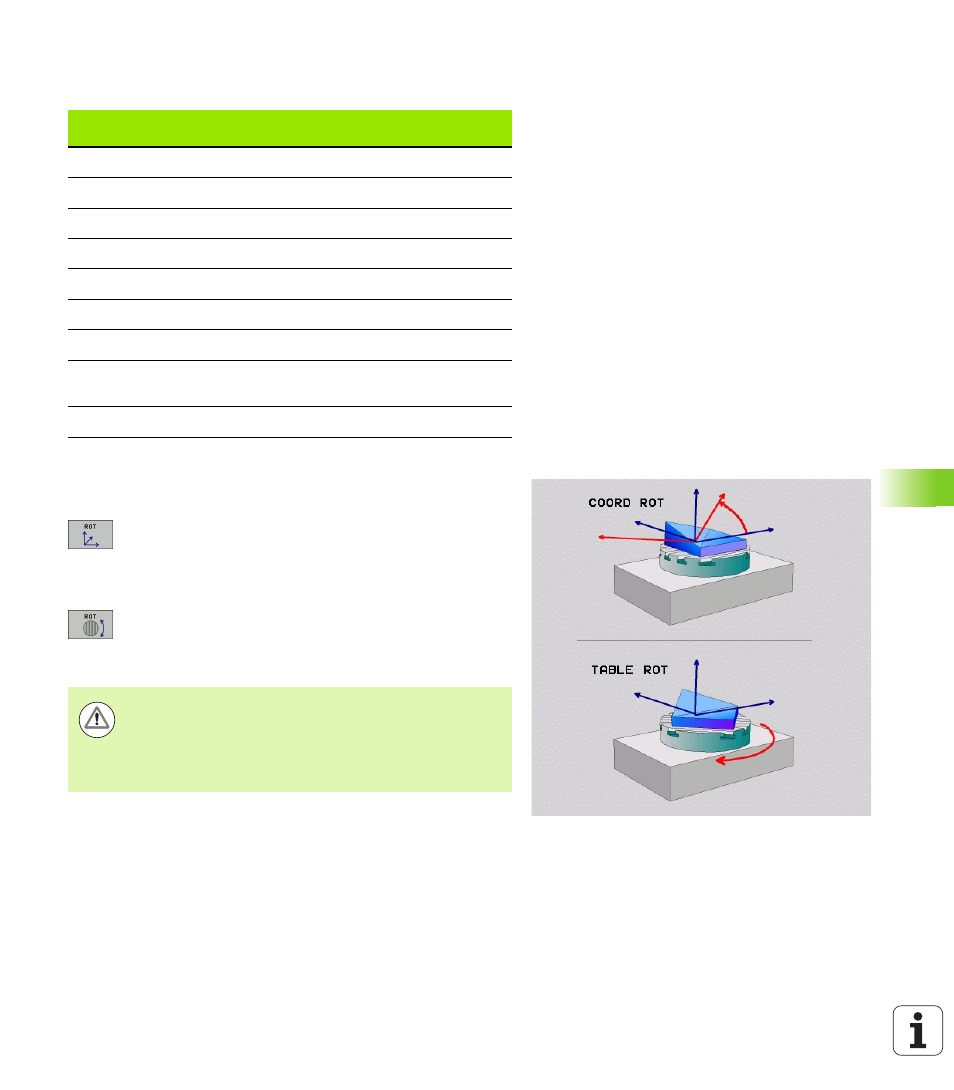

Sélection du mode de transformation (introduction optionnelle)
Pour les machines équipées d'un plateau circulaire C, vous disposez
d'une fonction qui vous permet de définir le mode de transformation :
U COORD ROT définit que la fonction PLANE ne doit faire
pivoter le système de coordonnées qu'à l'angle
d'inclinaison défini. Le plateau circulaire ne bouge
pas, la compensation de la rotation s'effectue par
calcul
U TABLE ROT définit que la fonction PLANE doit
positionner le plateau circulaire à l'angle d'inclinaison
défini. La compensation s'effectue par rotation de la
pièce
Fin de course
Position de
départ
SEQ
Résultat
position d'axe
Aucun A+0, C+0 non progr. A+45, C+90
Aucun A+0, C+0 + A+45, C+90
Aucun A+0, C+0 – A–45, C–90
Aucun A+0, C-105 non progr. A–45, C–90
Aucun A+0, C-105 + A+45, C+90
Aucun A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 non progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Message
d'erreur
Aucun A+0, C-135 + A+45, C+90
Avec l'utilisation de la fonction PLANE AXIAL, les fonctions
COORD ROT
et TABLE ROT ne servent pas.
Quand vous utilisez la fonction TABLE ROT avec une
rotation de base et un angle d'inclinaison à 0, la TNC
incline la table à l'angle défini dans la rotation de base.
