272 Programmation : fonctions auxiliaires
9.4 F
o
nctions auxiliair
es pour le compor
te
ment de cont
our
nag
e
Anticipation de contour avec correction de rayon
d'outil (LOOK AHEAD): M120
Comportement standard
Si le rayon d'outil est supérieur à un étage de contour à usiner avec
correction de rayon, la TNC interrompt l'exécution du programme et
affiche un message d'erreur. M97 (voir „Usinage de petits éléments
de contour: M97” à la page 267) empêche le message d'erreur mais
provoque une erreur de forme sur le contour et décale en plus le coin.
Si le contour comporte plusieurs de ces éléments, la TNC peut
l'endommager.
Comportement avec M120
La TNC vérifie un contour avec correction de rayon en fonction de ces
situations et calcule par anticipation la trajectoire de l'outil à partir de

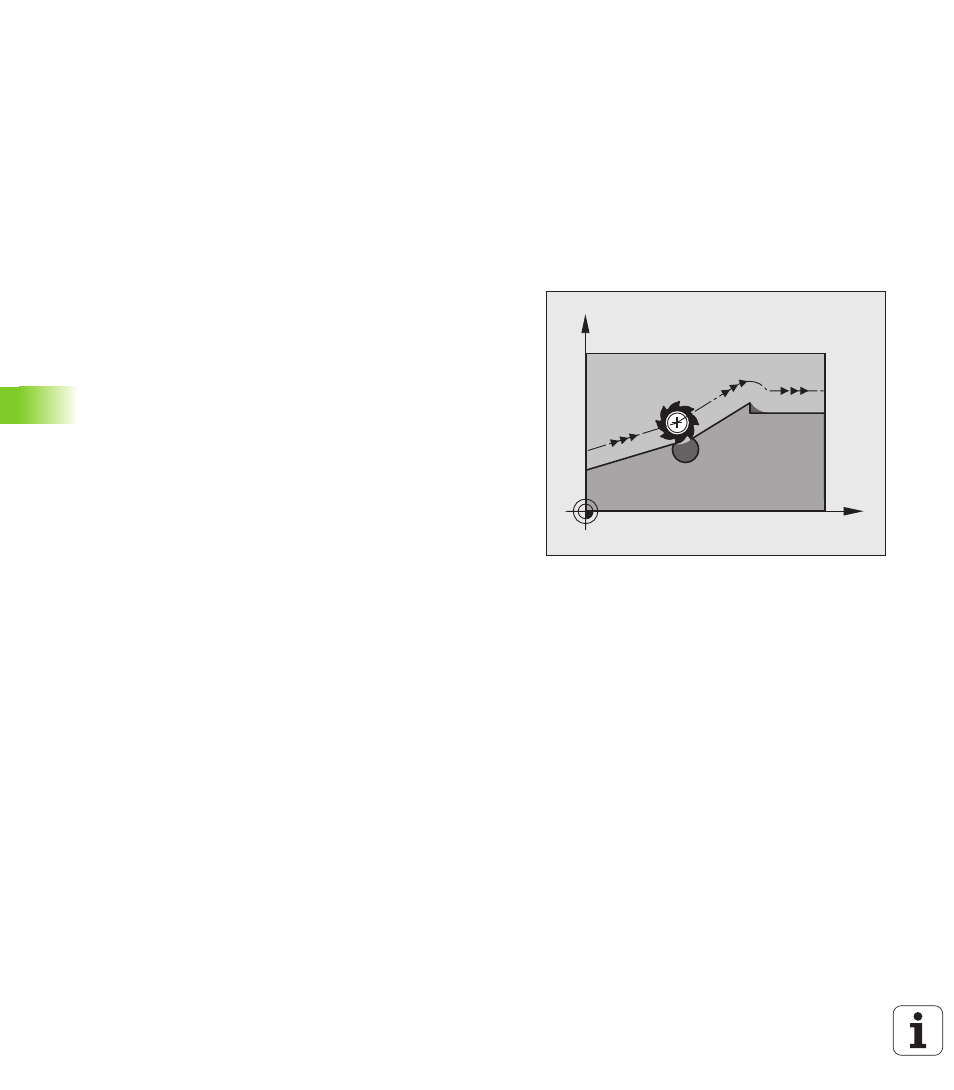

la séquence actuelle. Les endroits où le contour pourrait être
endommagé par l'outil ne sont pas usinés (représentation en gris
sombre sur la figure). Vous pouvez également utiliser M120 pour
attribuer une correction de rayon d'outil à un programme de données
digitalisées ou de données issues d'un système de programmation
externe. De cette manière, les écarts par rapport au rayon d'outil
théorique sont compensables.
Le nombre de séquences (99 max.) dont la TNC a besoin pour son
calcul anticipé est à définir avec LA (de l'angl. Look Ahead: Anticiper)
derrière M120. Plus le nombre de séquences sélectionné pour le
calcul anticipé est élevé et plus le traitement des séquences sera lent.
Introduction
Si vous introduisez M120 dans une séquence de positionnement, la
TNC continue le dialogue dans cette séquence et réclame le nombre
LA de séquences nécessaires pour le calcul anticipé.
X
Y
