HEIDENHAIN TNC 620 133
5.2 Données d'outils

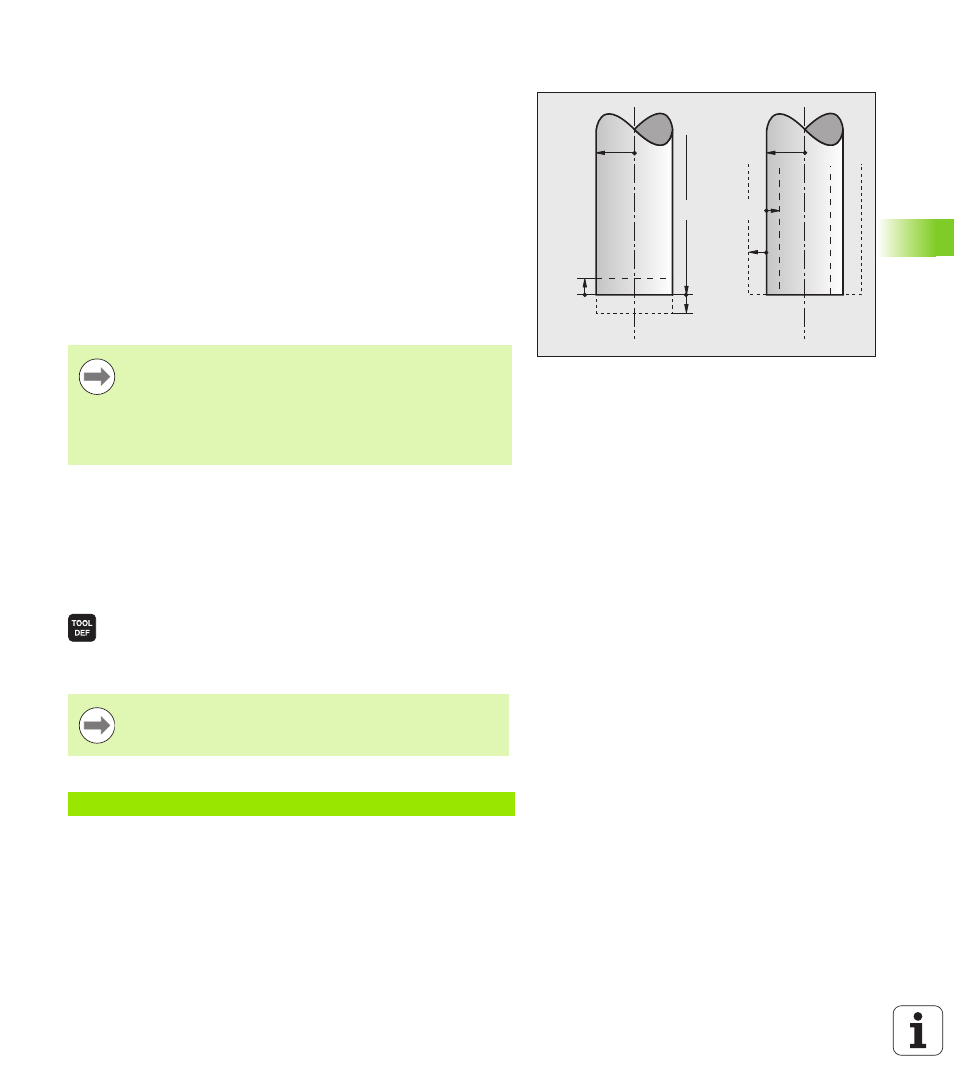

Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des
outils.
Une valeur Delta positive correspond à une surépaisseur (DL, DR,
DR2
>0). Pour usiner avec une surépaisseur, introduisez la valeur de
surépaisseur dans l'appel d'outil avec T.
Une valeur Delta négative correspond à une réduction d'épaisseur (DL,
DR
, DR2<0). Une réduction d'épaisseur est introduite pour l'usure
d'outil dans le tableau d'outils.
Les valeurs Delta à introduire sont des valeurs numériques. Dans
une séquence T, vous pouvez également introduire la valeur en
paramètre Q.
Plage d’introduction : les valeurs Delta ne doivent pas excéder
±99,999 mm.
Introduire les données d'outils dans le
programme
Pour un outil donné, vous définissez une seule fois dans une séquence
G99
le numéro, la longueur et le rayon :
U Sélectionner la définition d'outil : appuyer sur la touche TOOL DEF
U Numéro d'outil : pour désigner l'outil sans ambiguïté
U Longueur d'outil : valeur de correction de longueur
U Rayon d'outil : valeur de correction de rayon
Exemple
DR<0
DR>0
DL<0
R
DL>0
L
R
Les valeurs Delta provenant du tableau d'outils influent sur
la représentation graphique de l'outil. La représentation
de la pièce lors de la simulation reste identique.
Les valeurs Delta provenant de la séquence T modifient la
taille de la pièce représentée lors la simulation. La taille
de l'outil en simulation reste identique.
Pendant la dialogue, vous pouvez insérer directement la
valeur de longueur et de rayon dans le champ du dialogue
: appuyer sur la softkey de l'axe désiré.
N40 G99 T5 L+10 R+5 *
