174 Programmation : Programmer les contours
6.5 Cont
our
n
ag
es – Coor
données polair
es

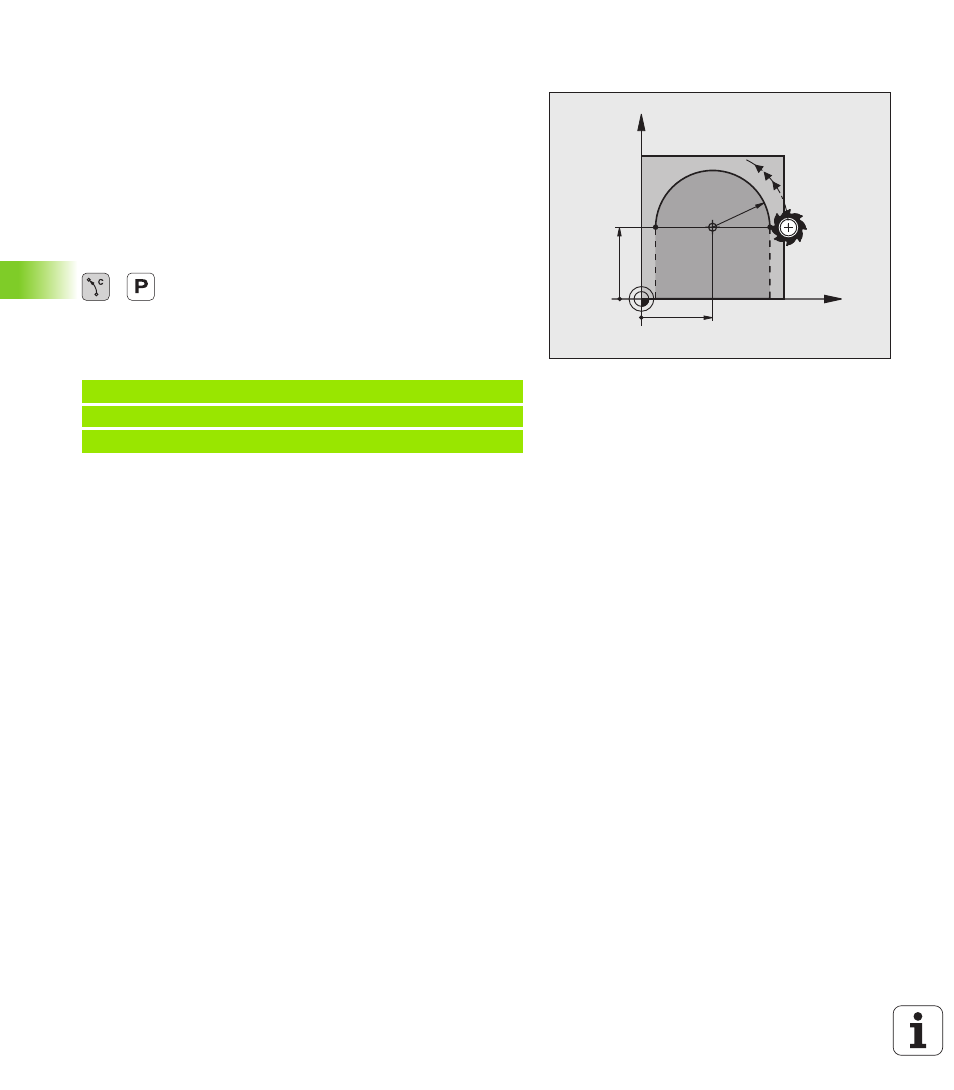

Trajectoire circulaire G12/G13/G15 avec pôle I, J
Le rayon des coordonnées polaires R est en même temps le rayon de
l'arc de cercle. R est défini par la distance séparant le point initial du
pôle I, J. La dernière position d'outil programmée avant la trajectoire
circulaire correspond au point de départ de la trajectoire circulaire.
Sens de rotation
„ Sens horaire : G12
„ Sens anti-horaire : G13
„ Sans indication du sens de rotation : G15. La TNC se déplace sur la
trajectoire circulaire avec le dernier sens de rotation programmé.
U Angle des coordonnées polaires H : Position
angulaire du point final du cercle entre –99999,9999°
et +99999,9999°
U Sens de rotation DR
Exemple de séquences CN
X
Y
25
25
R20
CC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
