HEIDENHAIN TNC 620 301
1
1
.2 La f
onction PLANE : inclinaison du plan d'usinag
e (Logiciel Option 1)

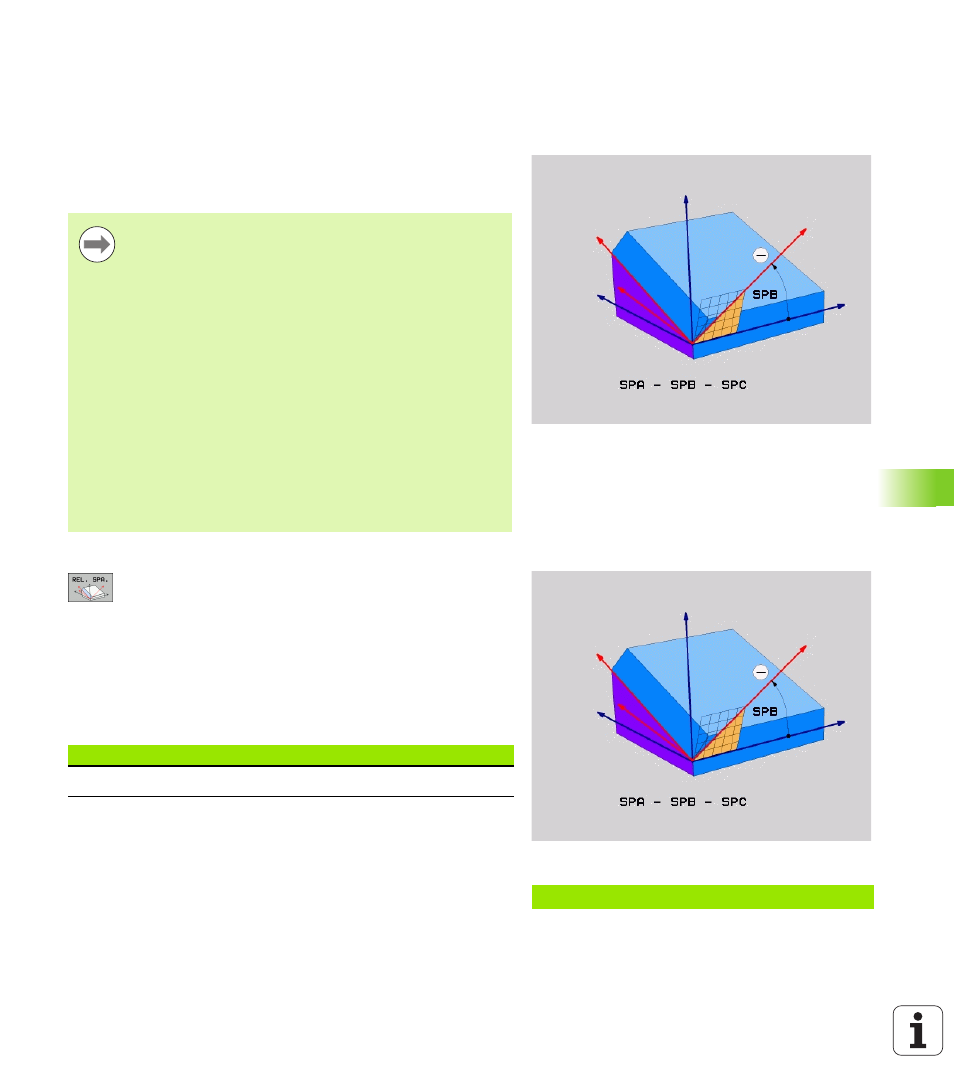

Définir le plan d'usinage au moyen d'un seul
angle incrémental dans l'espace : PLANE
RELATIVE
Application
Vous utilisez les angles dans l'espace incrémentaux lorsqu'un plan
d'usinage actif déjà incliné doit être incliné par une autre rotation.
Exemple : réaliser un chanfrein à 45° sur un plan incliné.
Paramètres d'introduction
U Angle incrémental? : angle dans l'espace en fonction
duquel le plan d'usinage actif doit encore être incliné
(voire figure en haut à droite). Choisir avec une
softkey l'axe autour duquel le plan doit être incliné.
Plage d'introduction: -359.9999° à +359.9999°
U Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 304)
Abréviations utilisées
Remarques avant la programmation
L'angle défini agit toujours par rapport au plan d'usinage
actif et ce, quelle que soit la fonction utilisée pour l'activer.
Vous pouvez programmer successivement autant de
fonctions PLANE RELATIVE que vous le souhaitez.
Quand vous souhaitez revenir au plan d'usinage qui était
actif avant la fonction PLANE RELATIVE, alors vous
définissez PLANE RELATIVE avec le même angle, mais avec
un signe inversé.
Quand vous utilisez PLANE RELATIVE sur un plan d'usinage
non incliné, faites simplement pivoter le plan non incliné
autour de l'angle dans l'espace que vous avez défini dans
la fonction PLANE.
Définition des paramètres pour le comportement de
positionnement : voir „Définir le comportement de
positionnement de la fonction PLANE”, page 304
Exemple : Séquence CN
5 PLANE RELATIF SPB-45 .....
Abréviation Signification
RELATIF de l'anglais relative = par rapport à
