296 Programmation : usinage multiaxes
1
1
.2 La f
onction PLANE : inclinaison du plan d'usinag
e (Logiciel Option 1)
Paramètres d'introduction

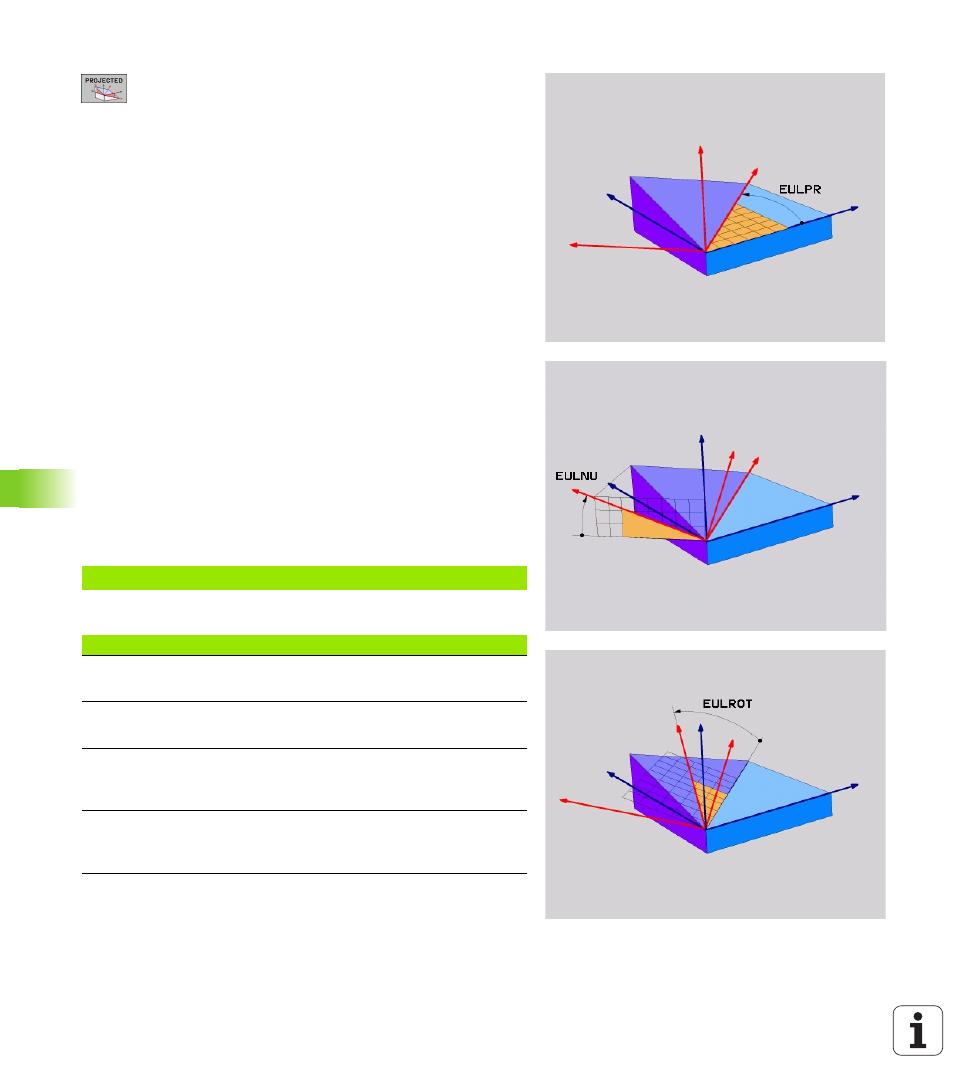

U Angle rot. Plan coord. princip.? : angle de rotation
EULPR autour de l'axe Z (voir figure en haut à droite)
Remarque :
„ Plage d'introduction: -180.0000° à 180.0000°
„ L'axe 0° est l'axe X
U Angle d’inclinaison axe d’outil? : angle
d'inclinaison EULNUT du système de coordonnées
autour de l'axe X tourné de la valeur de l'angle de
précession (voir figure de droite, au centre).
Remarque :
„ Plage d'introduction : 0° à 180.0000°
„ L'axe 0° est l'axe Z
U Angle ROT du plan incliné? : rotation EULROT du
système de coordonnées incliné autour de l'axe Z
incliné (par analogie, correspond à une rotation avec
le cycle 10 ROTATION). Avec l'angle de rotation, vous
pouvez déterminer de manière simple le sens de l'axe
X dans le plan d'usinage incliné (voir figure en bas et
à droite). Remarque :
„ Plage d'introduction : 0° à 360.0000°
„ L'axe 0° est l'axe X
U Poursuivre avec les propriétés de positionnement
(voir „Définir le comportement de positionnement de
la fonction PLANE” à la page 304)
Séquence CN
Abréviations utilisées
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Abréviation Signification
EULER Mathématicien suisse ayant défini les angles dits
d'Euler
EULPR Angle de Précession : angle décrivant la rotation
du système de coordonnées autour de l'axe Z
EULNU Angle de Nutation : angle décrivant la rotation du
système de coordonnées autour de l'axe X tourné
de la valeur de l'angle de précession
EULROT Angle de Rotation : angle décrivant la rotation
du plan d'usinage incliné autour du nouvel axe
incliné Z
