HEIDENHAIN TNC 620 167
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

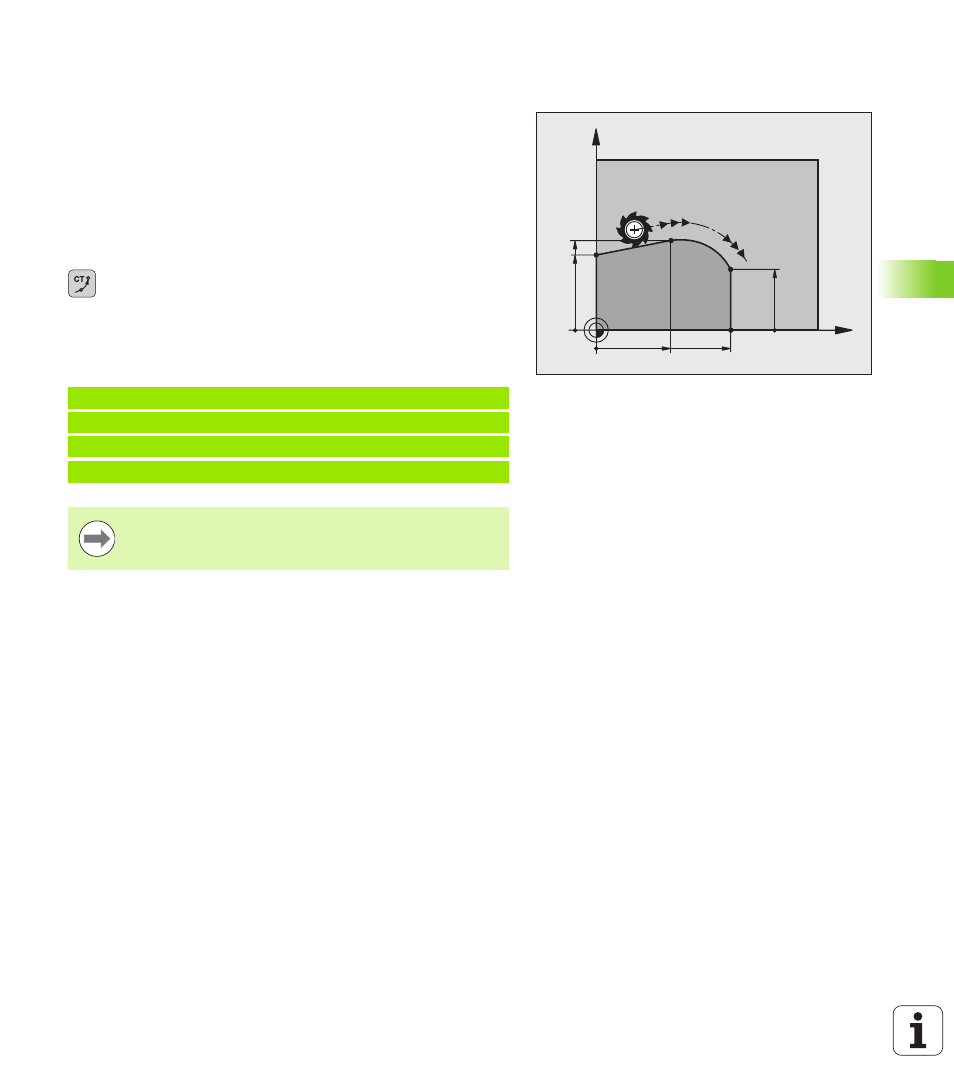

Trajectoire circulaire G06 avec raccordement
tangentiel
L'outil se déplace sur un arc de cercle tangent à l'élément de contour
programmé précédemment.
Un raccordement est tangentiel quand aucune discontinuité ni angle
vif n'existent au point de contact des éléments, ceux-ci s'enchaînant
d'une manière continue.
Programmez directement avant la séquence G06 l'élément de contour
auquel se raccorde l'arc de cercle tangent. Pour cela, au moins deux
séquences de positionnement sont nécessaires
U Coordonnées du point final de l'arc de cercle, si
nécessaire :
U Avance F
U Fonction auxiliaire M
Exemple de séquences CN
X
Y
25 45
25
30
20
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
La séquence G06 ainsi que l'élément de ce contour
précédent doivent contenir les deux coordonnées du plan
dans lequel l’arc de cercle doit être exécuté!
