148 Programmation : Outils
5.3 Cor
rection d'outil

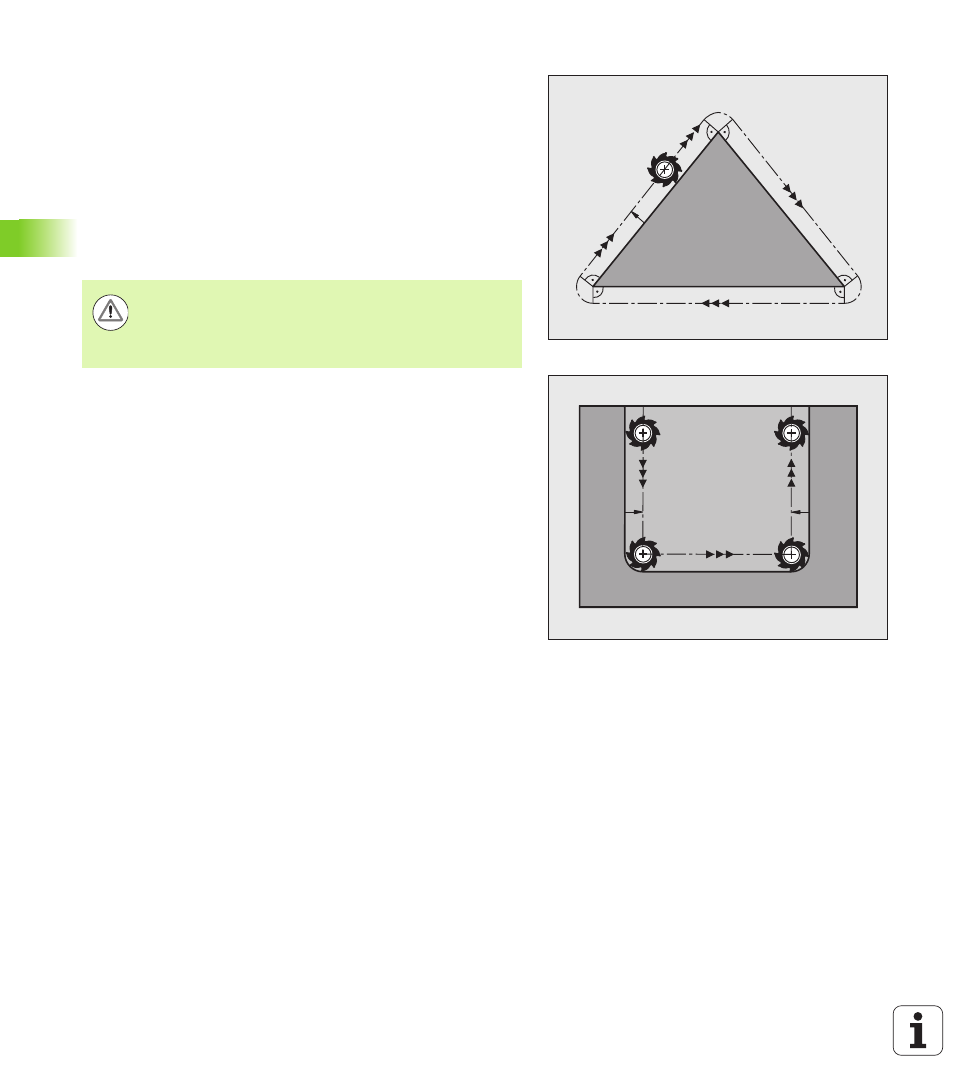

Correction de rayon : usinage des angles
„ Angles saillants :
Si vous avez programmé une correction de rayon, la TNC guide
l'outil aux angles saillants sur un cercle de transition. Si nécessaire,
la TNC réduit l'avance au passage des angles saillants, par exemple
lors d'importants changements de direction.
„ Angles rentrants :
Dans les angles rentrants, la TNC calcule le point d'intersection des
trajectoires sur lesquelles le centre de l'outil se déplace. En partant
de ce point, l'outil se déplace le long de l'élément de contour
suivant. Ainsi la pièce n'est pas endommagée aux angles rentrants.
Par conséquent, le rayon d'outil ne peut pas avoir n'importe quelle
dimension pour un contour donné.
RL
RL RL
Attention, risque de collision!
Pour l’usinage des angles rentrants, ne définissez pas le
point initial ou le point final sur un angle du contour car
celui-ci pourrait être endommagé.
