3.1 Pr
incipes de base
Sélection du point de référence
Le plan de la pièce indique un point caractéristique comme point de
référence absolue (point zéro), en général un coin de la pièce. Pour
initialiser le point de référence, il faut d’abord dégauchir la pièce par
rapport aux axes de la machine, puis positionner l'outil sur chaque axe
à une position connue de la pièce. Dans cette position, initialisez
l’affichage de la TNC soit à zéro, soit à une valeur de position connue.
Ainsi est créée la relation de la position de la pièce avec le système de
référence. Celle-ci est valable pour l'affichage de la TNC et le
programme d'usinage.
Quand sur un plan, il y a des points de référence relatifs, utilisez
simplement les cycles de conversion de coordonnées (voir le manuel
d'utilisation des cycles, conversion de coordonnées).
Quand la cotation du plan de la pièce n’est pas orientée CN, choisissez
comme point de référence une position ou un coin qui servira à
déterminer le plus facilement possible les autres positions de la pièce.
L'initialisation des points de référence à l'aide d'un palpeur 3D
HEIDENHAIN est particulièrement aisée. Voir Manuel d'utilisation des
cycles palpeurs „Initialisation du point de référence avec les palpeurs
3D“.
Exemple

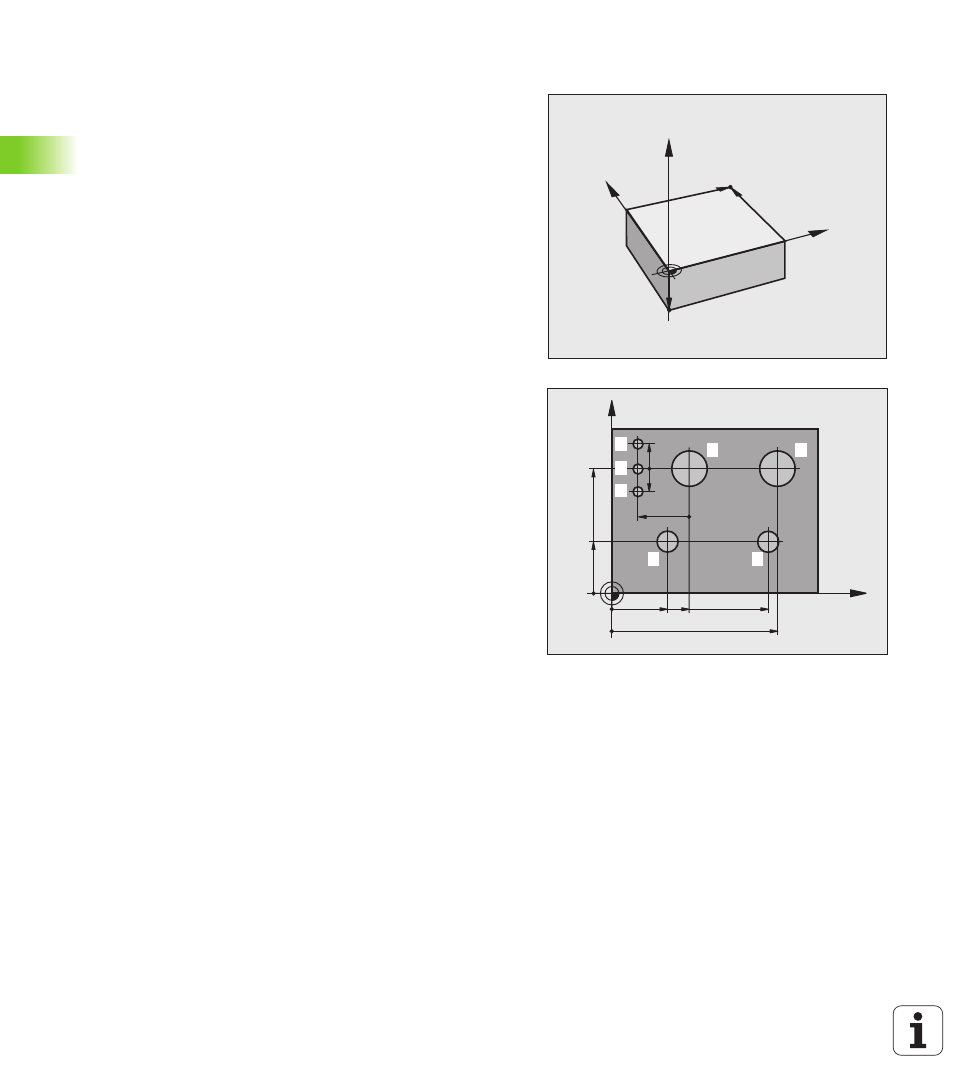

La figure de la pièce montre des trous ( 1 à 4 ) dont les cotes se réfèrent
à un point de référence absolu ayant les coordonnées X=0 Y=0. Les
trous (
5 7 ) se réfèrent à un point de référence relatif de coordonnées
absolues X=450 Y=750. A l'aide du cycle DECALAGE DU POINT ZERO,
vous pouvez décaler provisoirement le point zéro à la position X=450,
Y=750 pour pouvoir programmer les trous (
5 à 7 ) sans avoir à
programmer d'autres calculs.
