12.7 Dégauchir la pièce avec le
palpeur 3D (Option logiciel
fonction Touch probe)
Introduction
La TNC peut compenser un désalignement de la pièce au moyen
d'une „rotation de base“.

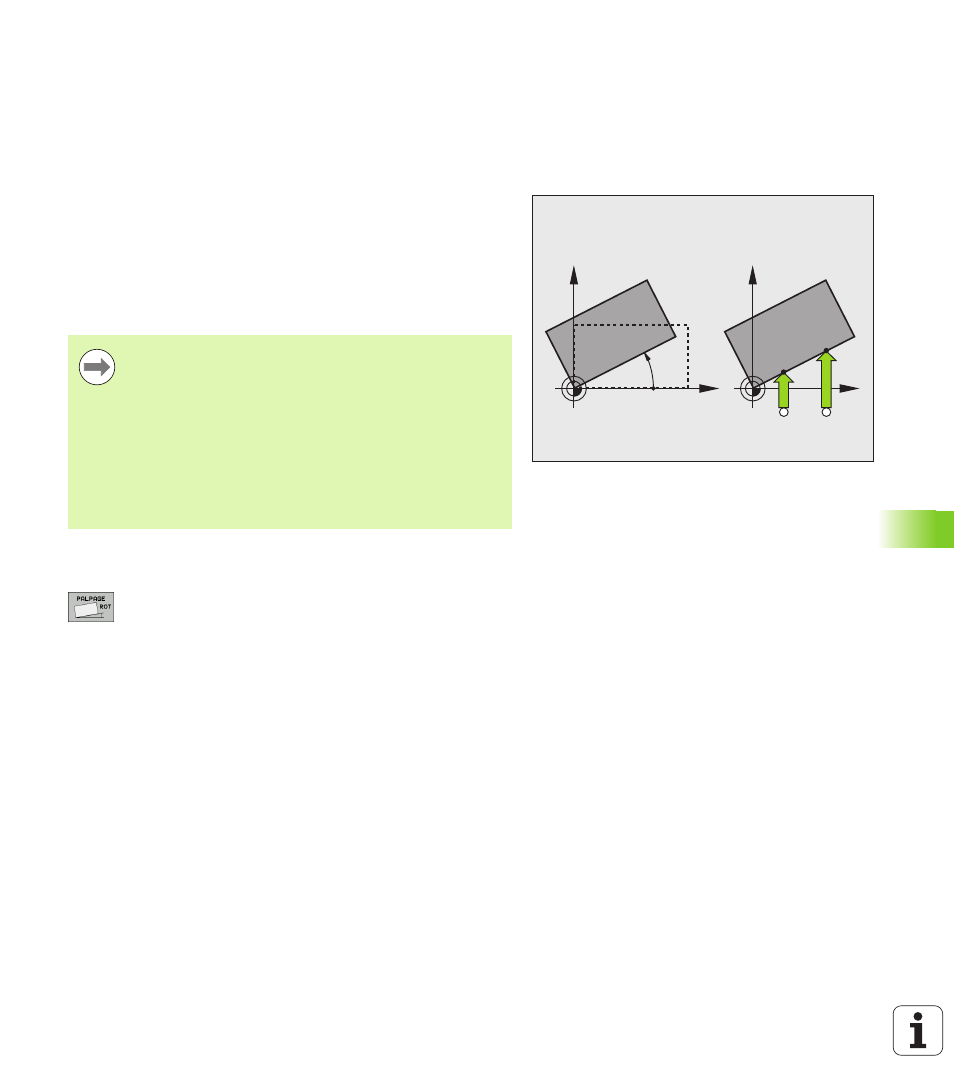

Pour cela, la TNC initialise l'angle de rotation de la valeur d'un angle
qu'une face de la pièce forme avec l'axe de référence angulaire du
plan. Voir figure de droite.
La TNC mémorise la rotation de base en fonction de l'axe d'outil dans
les colonnes SPA, SPB ou SPC du tableau Preset.
Déterminer la rotation de base
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE ROT
U Positionner le palpeur à proximité du premier point de
palpage
U Sélectionner le sens de palpage pour qu'il soit
perpendiculaire à l'axe de référence angulaire :
sélectionner l'axe et le sens avec la softkey
U Palpage : appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage
U Palpage : appuyer sur la touche START externe. La
TNC calcule la rotation de base et affiche l'angle dans
Angle de rotation =
U Activer la rotation de base : appuyer sur la softkey
INITIAL. ROTATION DE BASE
U Quitter la fonction de palpage : appuyer sur la touche
FIN
X
Y
PA
X
Y
A B
Pour mesurer le désalignement de la pièce, sélectionner le
sens de palpage de manière à ce qu'il soit toujours
perpendiculaire à l'axe de référence angulaire.
Pour que la rotation de base soit correctement calculée
lors de l'exécution du programme, vous devez
programmer les deux coordonnées du plan d'usinage dans
la première séquence du déplacement.
Vous pouvez aussi utiliser une rotation de base en
combinaison avec la fonction PLANE. Dans ce cas, activez
tout d'abord la rotation de base, puis la fonction PLANE.
