HEIDENHAIN TNC 620 391
12.8 Initialiser le point de référ
e
nce a
v
e
c le palpeur 3D (Option logiciel T
ouc
h
pr
obe functions)

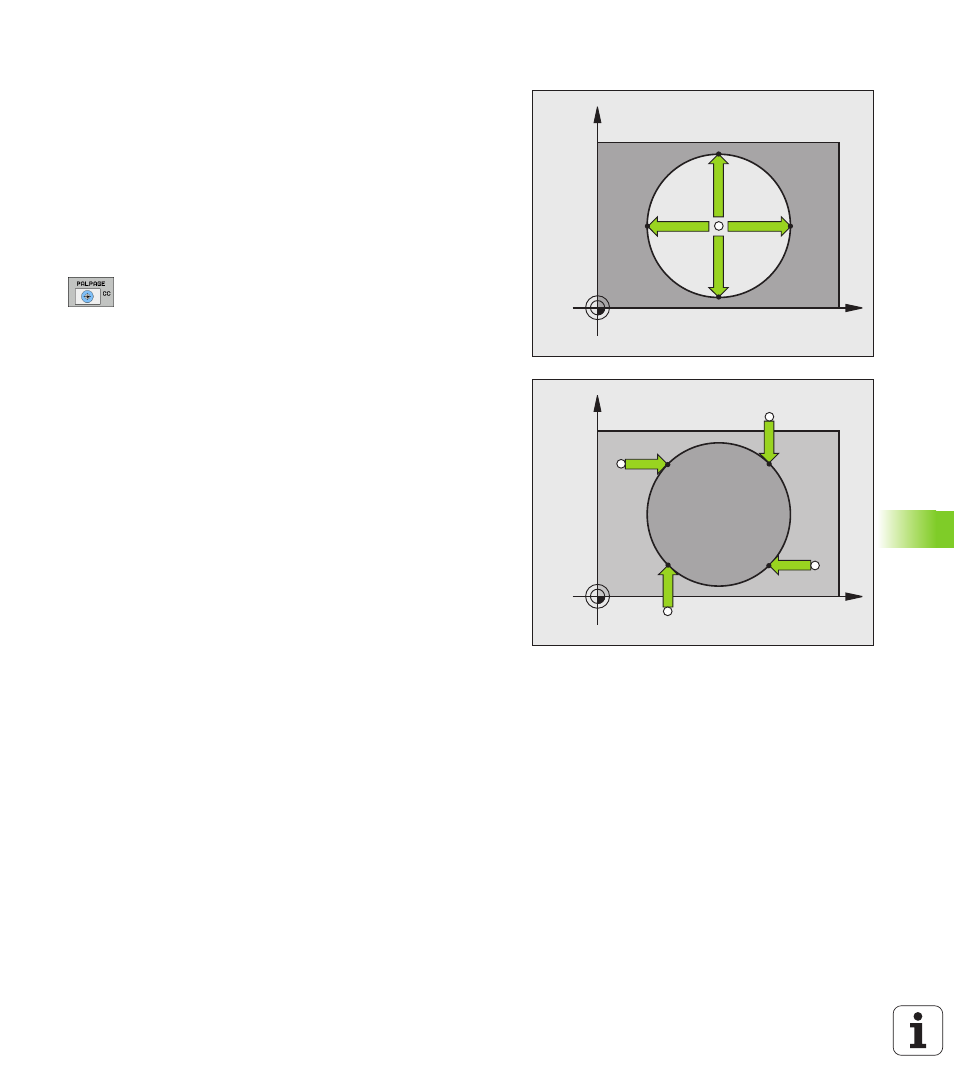

Centre de cercle comme point de référence
Vous pouvez utiliser comme points de référence les centres de
perçages, de poches circulaires, de tenons, d'îlots circulaires, etc.
Cercle intérieur :
La TNC palpe automatiquement la paroi interne du cercle dans les
quatre sens des axes de coordonnées.
Pour des portions de cercle (arcs de cercle), vous pouvez sélectionner
au choix le sens du palpage.
U Positionner la bille du palpeur approximativement au centre du
cercle
U Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE CC
U Palpage : appuyer quatre fois sur la touche START
externe. Le palpeur palpe successivement 4 points
de la paroi circulaire interne
U Point de référence : dans la fenêtre du menu,
introduire les deux coordonnées du centre du cercle,
valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE ou inscrire les valeurs dans un tableau
(voir „Enregistrer les valeurs de mesure issues des
cycles palpeurs dans un tableau de points zéro”, page
382, ou voir „Enregistrer les valeurs de mesure
issues des cycles palpeurs dans le tableau Preset”,
page 383)
U Terminer la fonction de palpage : Appuyer sur la
softkey END
Cercle externe :
U Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle
U Sélectionner le sens de palpage : appuyer sur la softkey adéquate
U Palpage : appuyer sur la touche START externe
U Répéter la procédure de palpage pour les 3 autres points. voir figure
en bas et à droite
U Point de référence : introduire les coordonnées du point de
référence, valider avec la softkey INITIAL. POINT DE RÉFÉRENCE
ou inscrire les valeurs dans un tableau (voir „Enregistrer les valeurs
de mesure issues des cycles palpeurs dans un tableau de points
zéro”, page 382 ou voir „Enregistrer les valeurs de mesure issues
des cycles palpeurs dans le tableau Preset”, page 383)
U Terminer la fonction de palpage : Appuyer sur la softkey END
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
