150 Programmation : Outils
5.3 Cor
rection d'outil

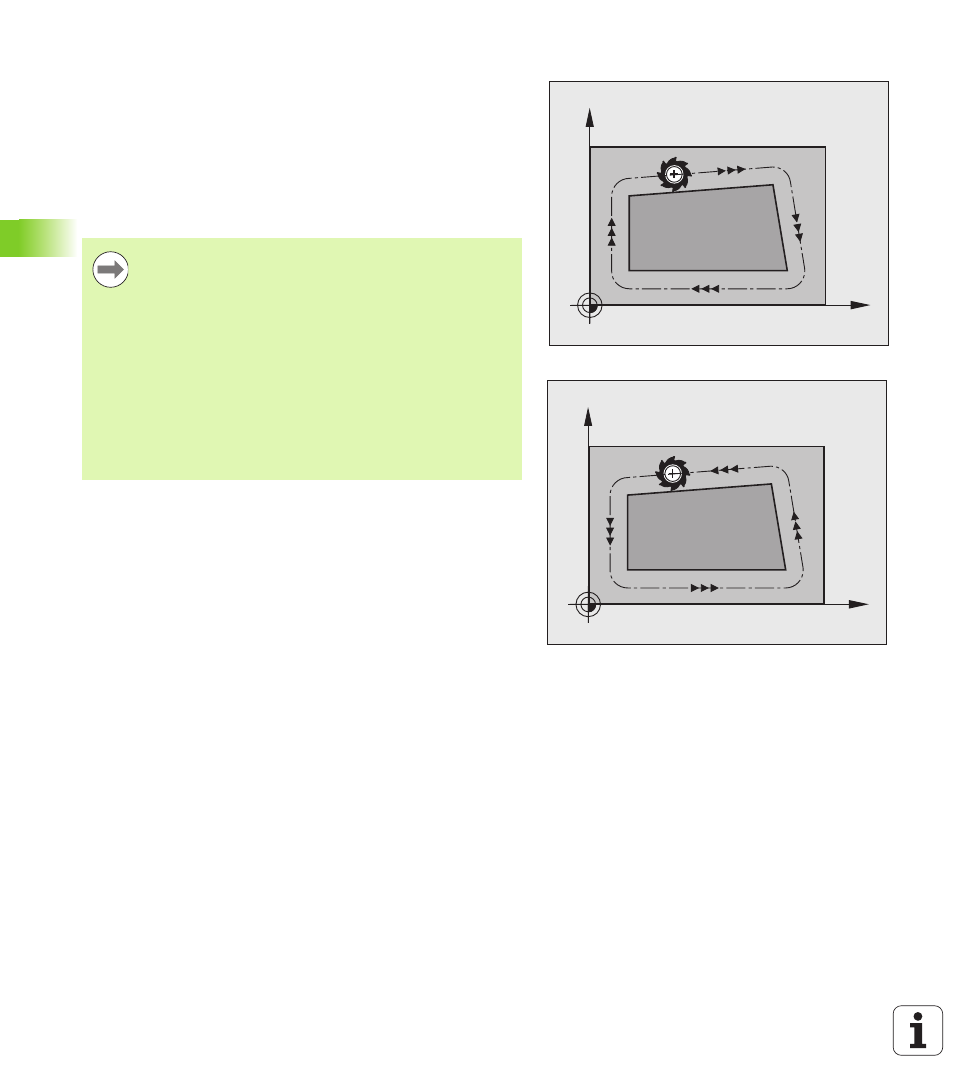

Contournages avec correction de rayon : RR et RL
La distance entre le centre de l'outil et le contour programmé
correspond à la valeur du rayon de l'outil. „Droite“ et „gauche“
désignent la position de l'outil dans le sens du déplacement le long du
contour de la pièce. voir figures.
X
Y
RL
X
Y
RR
RR L’outil se déplace à droite du contour dans le sens de
déplacement
RL L’outil se déplace à gauche du contour dans le sens de
déplacement
Entre deux séquences de programme dont la correction
de rayon RR et RL diffère, il doit y avoir au minimum une
séquence de déplacement dans le plan d'usinage sans
correction de rayon (par conséquent avec R0).
La TNC active une correction de rayon à la fin de la
séquence dans laquelle vous avez programmé la
correction pour la première fois.
Lors de la 1ère séquence avec correction de rayon RR/RL
et lors de l'annulation avec R0, la TNC positionne toujours
l'outil perpendiculairement au point initial ou au point final
programmé. Positionnez l'outil devant le premier point du
contour ou derrière le dernier point du contour de manière
à éviter que celui-ci ne soit endommagé.
